Канализационная насосная станция перекачки ливневых стоков района.

Насосная станция представляет собой существующий железобетонный резервуар размерами: 10.6х6х4,5(h), м, к резервуару подведены два подающих трубопровода ливневых вод Ду300, Ду 250. В резервуаре размещено насосное и вспомогательное оборудование – погружные насосы, внутренние трубопроводы и арматура. Станция комплектуется щитом управления и автоматикой.
Назначение: станция предназначена для подъема и перекачки ливневых вод. Канализационная насосная станция оснащается двумя погружными насосами на автоматической муфте “Grundfos” S1.100.125.220.4.58M.S.297.Q.N.D.
Технологические решения: сточная вода по подводящим трубопроводам попадает в резервуар станции. Посредством поплавковых выключателей происходит попеременное включение насосов, одновременная работа насосов, выключение насосов. Сточная вода перекачивается за пределы насосной станции в городскую сеть ливневой канализации.

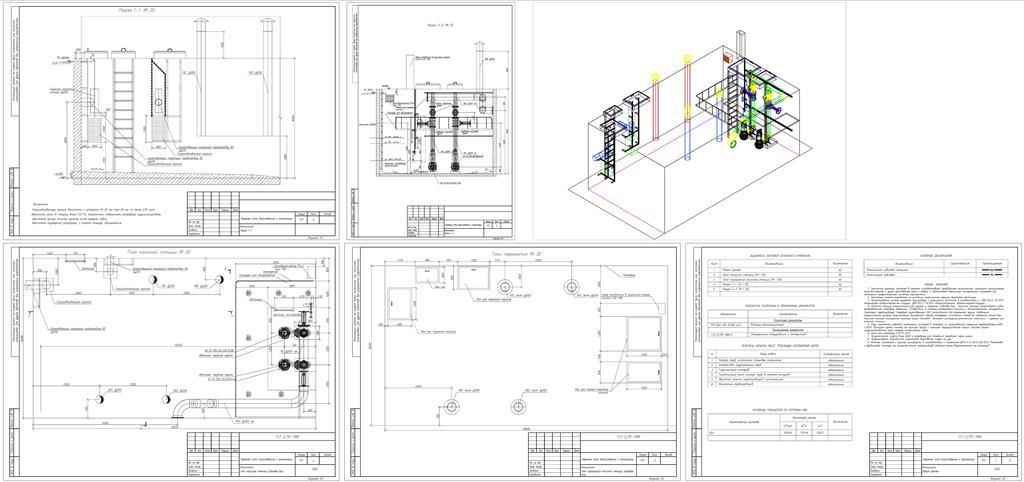

Состав проекта: план станции, план перекрытия станции, разрезы - формат А3. Спецификация, ПЗ.

Состав: План насосной станции, план перекрытия насосной станции, разрезы, спецификация, ПЗ Язык документа

Софт: AutoCAD 2008

Каталог / Инженерные системы / Системы водоснабжения и канализации / Канализационная насосная станция перекачки ливневых стоков района.

Просмотр файлов
КНС ливневая\2016-ВК
КНС ливневая\РП КНС погружные вариант 1.dwg
КНС ливневая\СП 113-2_16-НВК.xls
КНС ливневая
