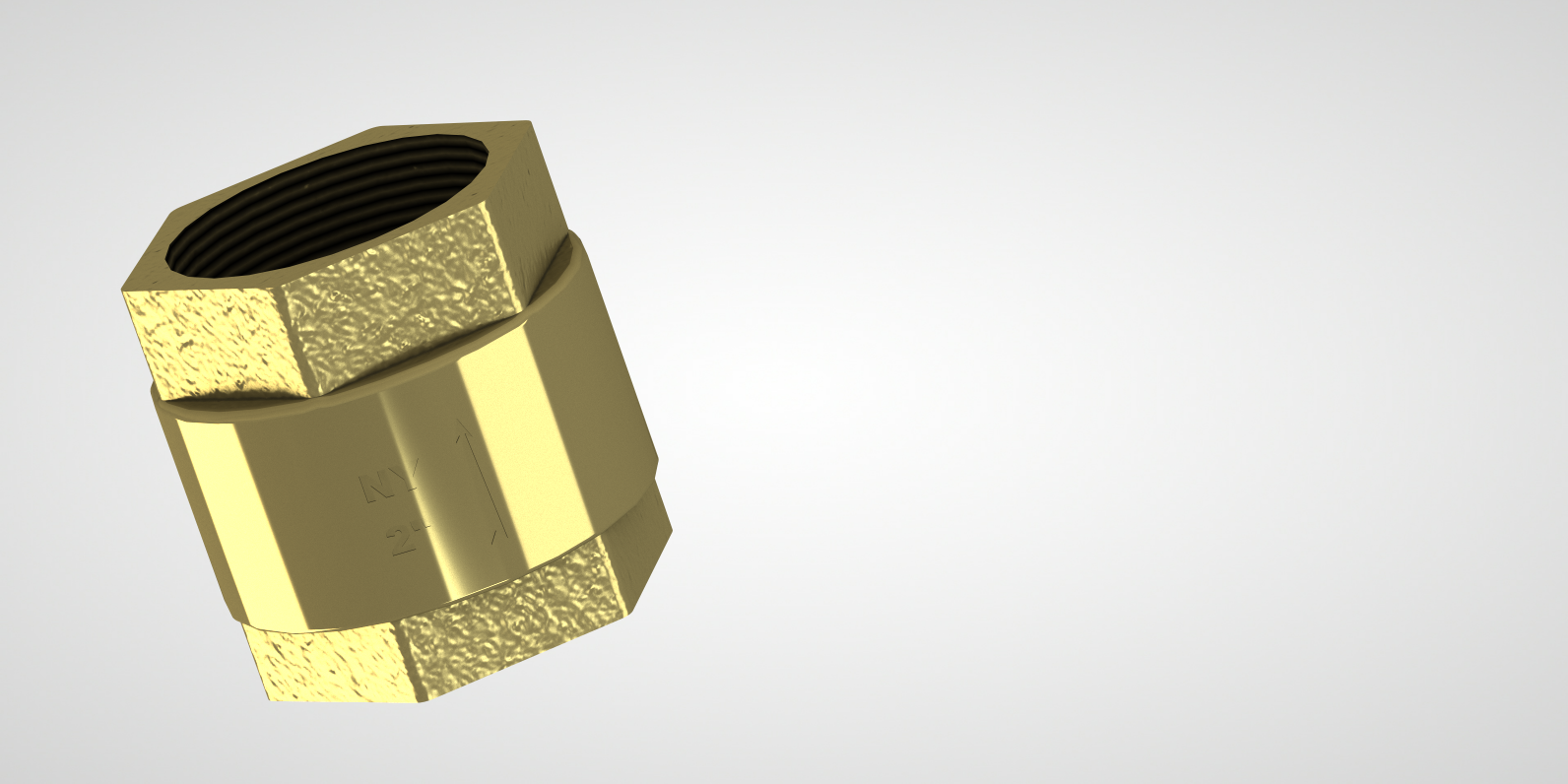

Клапан обратный пружинный латунный муфтовый NY DN-50

Технические характеристики:
Максимальное давление : 1,6 МПа
Условный диаметр: 50 мм.
Минимальное открывающее давление : 25 см. водяного столба
Минимальное запирающее давление : 50 см водяного столба
Рабочая температура: 0..+95 град С (кратковременно до +110 град С)
Рабочая среда : холодная и горячая вода , вода, сжатый воздух, масло
Присоединение : муфтовое
Материал корпуса : латунь
Уплотнение : резина NBR
Пружина : нержавеющая сталь

Состав: 3D сборка Язык документа

Софт: T-Flex CAD 15.0.30

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Клапан обратный пружинный латунный муфтовый NY DN-50

Клапан обратный пружинный латунный муфтовый NY DN-50.grb
Клапан обратный пружинный латунный муфтовый NY DN-50.png
Корпус.grb
Пружина.grb
Шток.grb
