Клапан обратный Dn 200

Чертежи клапана обратного Ду 200, класс по давлению 300. В СБ присутствует таблица с давлениями в зависимости от температуры. Имеется комплект чертежей со спецификацией.

Состав: СБ, деталировка, спецификация

Софт: КОМПАС-3D 18.2

Файлы:
ПАКО.150.300.030 СБ - Запорная система Сборочный чертеж.cdw
ПАКО.150.300.040 СБ - Седло.cdw
ПАКО.150.300.035 - Гайка стопорная.cdw
ПАКО.150.300.032 - Скоба.cdw
ПАКО.150.300.010 СБ - Корпус.cdw
ПАКО.150.300.001 - Крышка.cdw
ПАКО.150.300.010 - Корпус.spw
ПАКО.150.300.000 - Клапан обратный.spw
ПАКО.150.300.011 - Корпус.cdw
ПАКО.150.300.031 - Диск.cdw
ПАКО.150.300.033 - Шарнир.cdw
ПАКО.150.300.034 - Ось.cdw
ПАКО.150.300.040 - Седло.spw

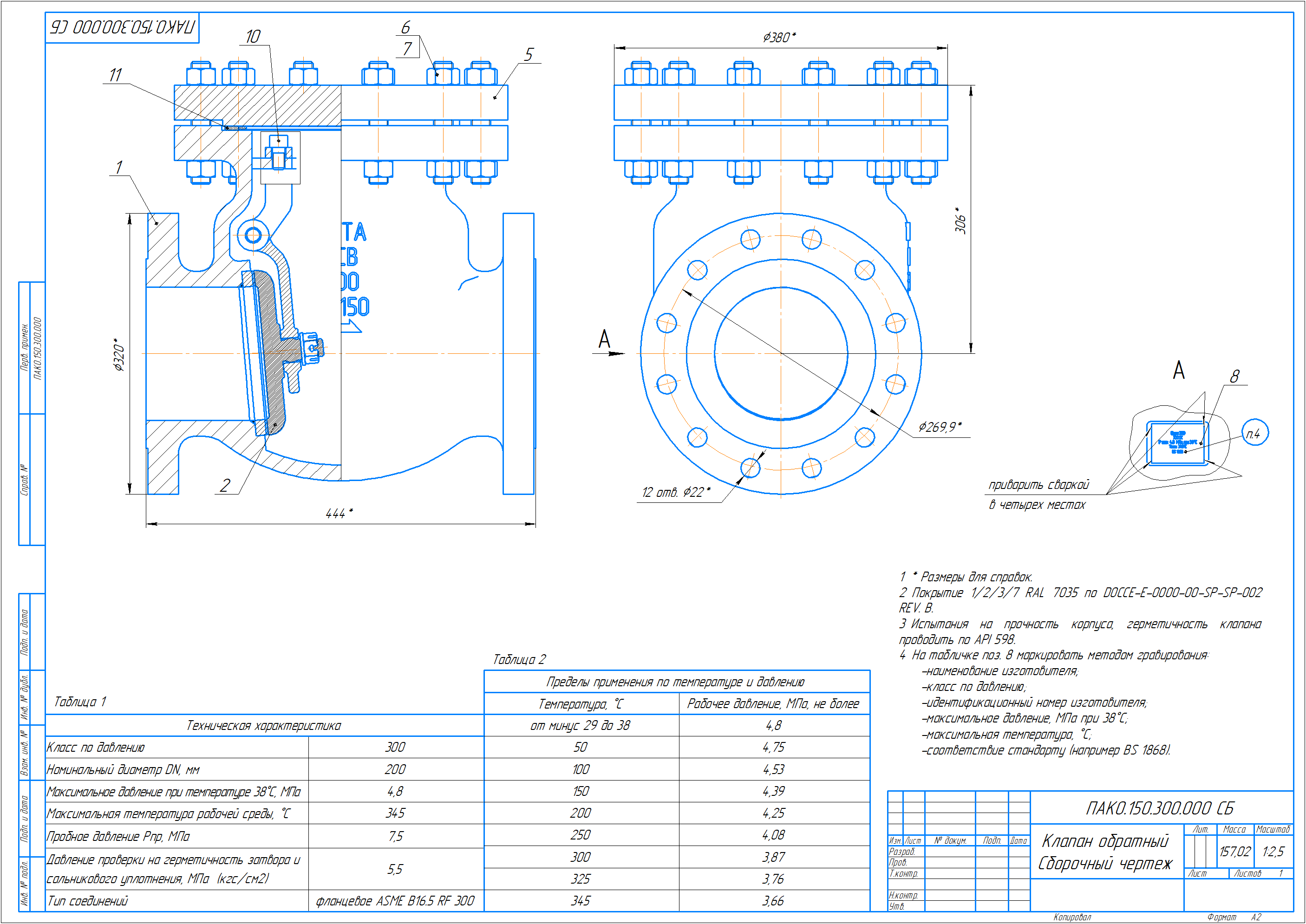

ПАКО.150.300.000 СБ - Клапан обратный Сборочный чертеж.cdw
ПАКО.150.300.030 - Запорная система.spw
