Клапан обратный Ду 50 Ру 2,5

Комплект чертежей на клапан обратный (с захлопкой)
Класс по давлению 150
Номинальный диаметр DN, мм 50
Максимальное давление при температуре 38 С, МПа 1,84
Максимальная температура рабочей среды, С 345
Пробное давление Рпр, МПа 2,76
Давление проверки на герметичность затвора и сальникового уплотнения, МПа (кгс/см2) 2,02
Тип соединений фланцевое ASME B16.5 RF 150

Состав: Сборочный чертеж, деталировка, спецификация

Софт: КОМПАС-3D 18 SP2

Файлы:

ПАКО.50.150.034 - Шайба.cdw

ПАКО.50.150.032 Гайка стопорная.cdw

ПАКО.50.150.011 - Корпус.cdw

ПАКО.50.150.012 - Вставка.cdw

ПАКО.50.150.002 - Крышка.cdw

ПАКО.50.150.020 - Диск.spw

Ш00.00.001 - Шпилька.cdw

ПАКО.50.150.020 СБ - Диск Сборочный чертеж.cdw

Г00.00.001 - Гайка.cdw

ПАКО.50.150.004 - Скоба.cdw

ПАКО.50.150.031 - Ось.cdw

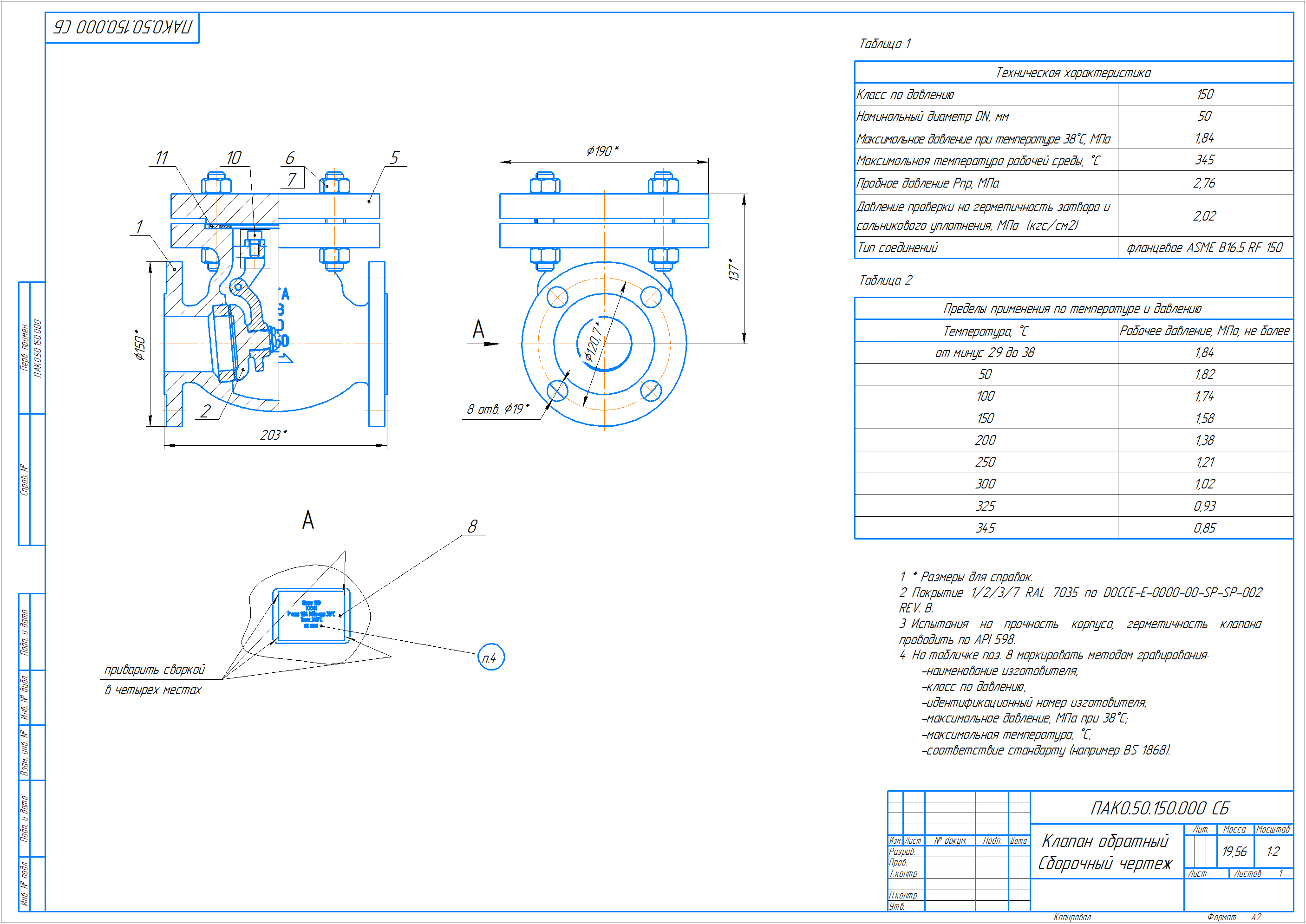

ПАКО.50.150.000 СБ - Клапан обратный Сборочный чертеж.cdw

ПАКО.50.150.020 - Диск.cdw

ПАКО.50.150.010 - Корпус.spw

ПАКО.50.150.010 СБ - Корпус Сборочный чертеж.cdw

Г00.00.002 - Гайка.cdw

ПАКО.50.150.003 - Шарнир.cdw

ПАКО.50.150.030 - Запорная система.spw

ПАКО.50.150.030 СБ - Запорная система Сборочный чертеж.cdw

ПАКО.50.150.000 - Клапан обратный.spw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

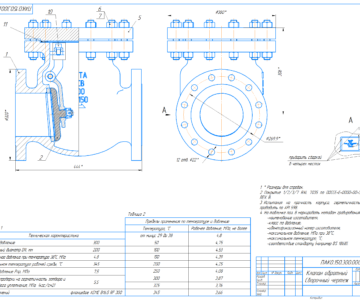

Клапан обратный Dn 200

Рейтинг: 60

Софт: КОМПАС-3D 18.2

Состав: СБ, деталировка, спецификация

Клапан обратный Dn 200

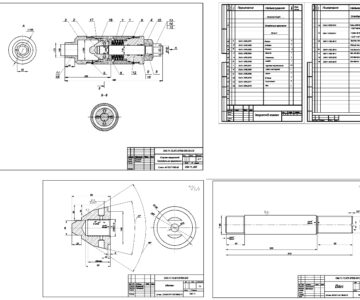

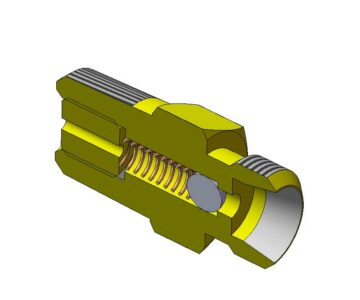

Чертеж обратного клапана Ду 12

Рейтинг: 20

Софт: КОМПАС-3D 14

Состав: Сборочный чертеж, спецификация

Чертеж обратного клапана Ду 12

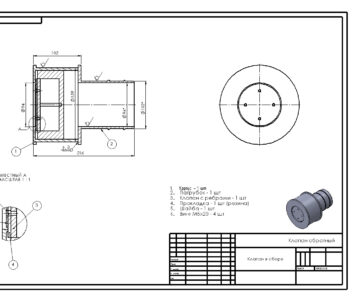

Обратный клапан для скважины

Рейтинг: 30

Софт: SolidWorks 2013

Состав: Сборочный чертеж, деталировка,

Обратный клапан для скважины

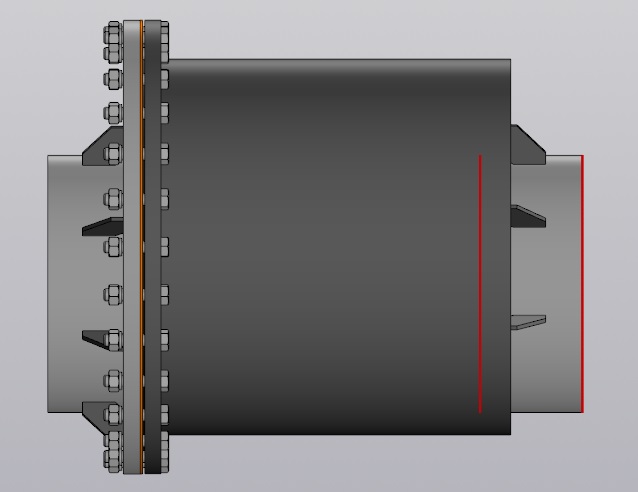

Обратный клапан для пульпы Ду 600
