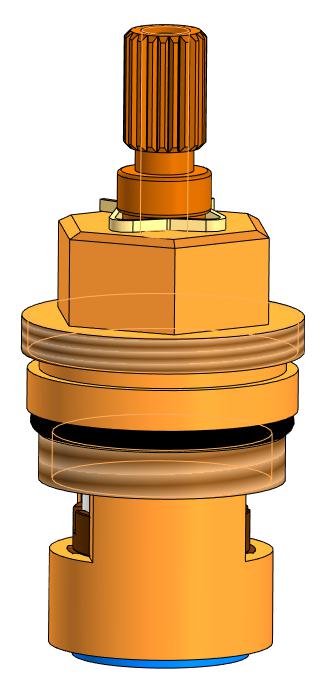

Кран-букса с керамическими вставками

100

Кран-букса с керамическими вставками смоделированная с замененной кран-буксы дома. Обмерял линейкой (штангенциркуля не было дома), поэтому размеры могут быть неточными. Шлицы прорисованы примерно для визуального представления и обозначение на чертеже не является действительным (как пример обозначения шлицевых соединений).
3D с полной деталировкой. Масштаб 1:1. 11 деталей. Твердотельное моделирование. Чертежи выполнены только для сложных деталей. Резьбы корпуса: G1/2", М24х1. Количество шлицев - 20, внутренняя резьба штока - М4х0,7.

3D Модели кран-букса

Автор

Sergei24.89

Дата

30.01.2026

Язык

Русский

Состав

3D кран-буксы с полной деталировкой. Кран-букса (СБ), Шток в сборе (СБ), Деталировка (Корпус, Шток).

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- Вставка.m3d
- Керамическая вставка верхняя.m3d
- Керамическая вставка нижняя.m3d
- Кольцо 008-011-19 ГОСТ 9833-73.m3d
- Кольцо 019-022-19 ГОСТ 9833-73.m3d
- Корпус.m3d
- Корпус _ СМ 01.00.01.cdw
- Кран-букса _ СМ.spw
- Кран-букса _ СМ 01.00.00 СБ.a3d
- Кран-букса _ СМ 01.00.00 СБ.cdw
- Кран-букса _ СМ 01.00.00 СБ.jpg
- Кран-букса _ СМ 01.00.00 СБ.stp

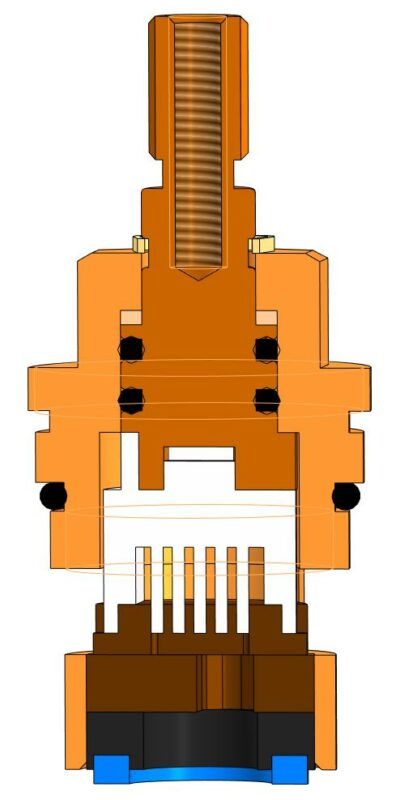

- Кран-букса _ СМ 01.00.00 СБ Разрез.jpg
- Прокладка резиновая.m3d
- Седло.m3d
- Стопор.m3d
- Шайба медная 8х11х1.m3d
- Шток.m3d
- Шток _ СМ 01.00.02.cdw
- Шток в сборе _ СМ 01.00.10 СБ.a3d
- Шток в сборе _ СМ 01.00.10 СБ.cdw
- Шток в сборе _ СМ 01.00.10.spw
