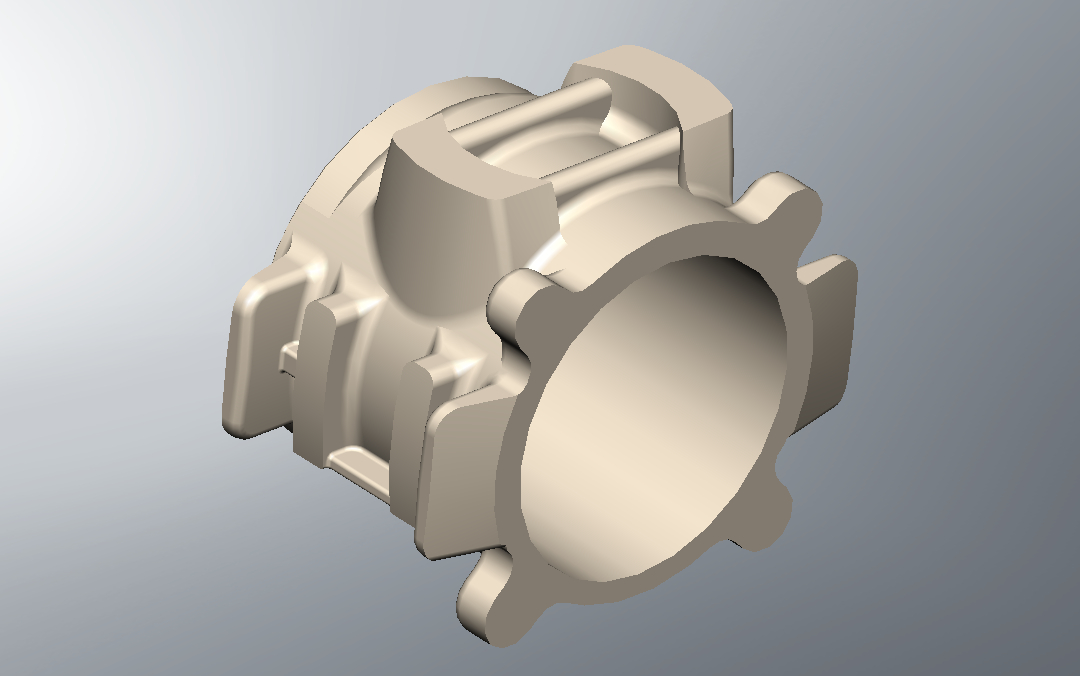

Рабочая 3D модель корпуса буксы, находящегося в производстве.
Используется для производства грузовых вагонов различных типов.
Железнодорожная тележка, рассчитанная на конструкционную скорость движения 120 км/ч, состоит из двух колесных пар с четырьмя буксовыми узлами (представленная модель) , двух литых боковых рам, двух комплектов центрального подвешивания с фрикционными гасителями колебаний и тормозной рычажной передачи .
Корпус буксы отлит из низколегированной стали 20Л.
Данная модель использовалась для CAE расчетов и при моделировании литейной технологии в системе ProCAST.
- Главная -
- Чертежи -
- Транспорт -
- Железнодорожный транспорт -
- 3D модель корпуса буксы
3D модель корпуса буксы
0
8
532
11
6
100
Автор
Krendus
Дата
21.10.2022
Язык
Русский
Состав
3D модель литой детали корпуса буксы
Софт
SolidWorks 2018
Как открыть?
Содержимое архива
-
Корпус буксы.SLDPRT
-
Корпус буксы.STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
6
Чтобы оставить комментарий, необходимо войти
С деревом построения?
Здравствуйте, да с историей построения
Добрый день!
Спасибо за файл! Но не хочет открываться... Возможно ли выложить его в формате DWG?...
Здравствуйте! Добавил STEP.
1750.10.021
Какой шифр модели?
