КОМПАС 3D 18

Кран пробковый (Сборочный чертёж)

РУТ (МИИТ)
Кафедра автоматизированного проектирования и графического моделирования
Курсовой проект по дисциплине "Инженерная графика"
Москва 2017

Исходные данные: Кран пробковый

Преподаватель выдаёт Вам деталь, на основании которой надо было сделать сборочный чертеж детали и всех её составляющих.

В данной работе надо было сделать сборочный чертеж Крана пробкового крана (Деталь №730) и всех его составляющих.

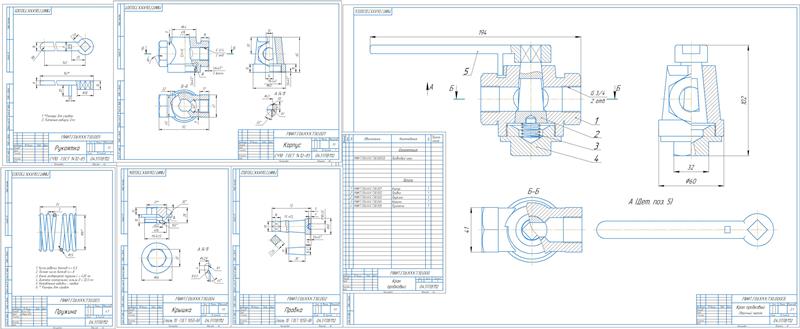

Состав: Кран пробковый (СБ), Корпус, Пробка, Пружина, Крышка, Рукоятка, Спецификация. Язык документа

Софт: КОМПАС-3D 16.0.8

Сайт: www

Просмотр файлов
Spetsifikatsia_Kran_probkovy__MIIT_G06KhKhKh_730.spw
Корпус _ МИИТ.ГО6ХХХ.730.1.cdw
Крышка _ МИИТ.ГО6ХХХ.730.4.cdw
Пробка _ МИИТ.ГО6ХХХ.730.2.cdw
Пружина _ МИИТ.ГО6ХХХX.730.3.cdw
Рукоятка _ МИИТ.ГО6ХХХ.730.5.cdw
Сборка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
