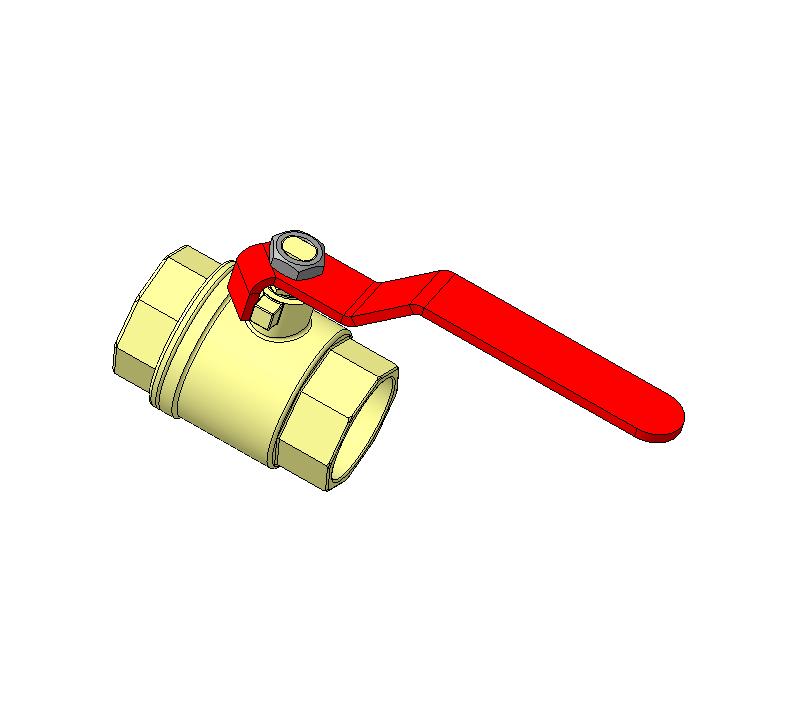

Кран шаровой латунь IDEAL 090 G 1" (Ду 25) для воды
Сечение проходное: G 1" (Ду 25 мм)
Материал: латунь Pn25 T1800 C
Покрытие: никелирование
Тип присоединения: две внутренние резьбы ВР-ВР
Модель: IDEAL 090
Тип устройства: полно-проходные
Тип затвора: ручка-рычаг ITAP из стали в оплетке
