Курсовая работа "Инженерные системы зданий и сооружений ВиВ", 9 этажное здание

НИУ МГСУ
Кафедра Водоснабжения и водоотведения
Курсовая работа по дисциплине: «Инженерные системы зданий и сооружений ВиВ»
На тему: «Инженерные системы зданий и сооружений ВиВ»
Москва 2019 год

Исходные данные:
Жилой 2-секционный дом
Наименьший гарантированный напор в наружной сети водопровода Нгаран.=18м
Вариант 6:
Вариант генплана -- 2
Количество этажей -- 9
Расстояние Х до красной линии застройки -- 10 м
Диаметр трубы наружного водопровода -- 200 мм
Диаметр трубы наружной канализации -- 400 мм
Глубина промерзания грунта -- 1,8 м
Высота этажа -- 3,2 м
Толщина междуэтажного перекрытия -- 0,3 м
Высота технического подполья -- 2,1 м
Абсолютные отметки:
А -- пола 1-ого этажа -- 118 м
Верха трубы наружного водопровода -- 114,5 м
Лотка наружной канализации -- 112,7 м

Состав курсового проекта:
Задание
Аннотация
Состав проекта
Ведомость графических материалов
Содержание
1. Система водоснабжения
1.1. Выбор схемы и ее обоснование
1.2. Расход суточных, часовых, секундных расходов
1.3. Гидравлический расчет системы В1
1.4. Расчет элементов системы В1
2. Система бытовой канализации
2.1. Выбор схемы и еѐ обоснование
2.2. Расчет вертикальных трубопроводов
2.3. расчет горизонтальных трубопроводов
3. Заключение
Список использованных источников
Приложения

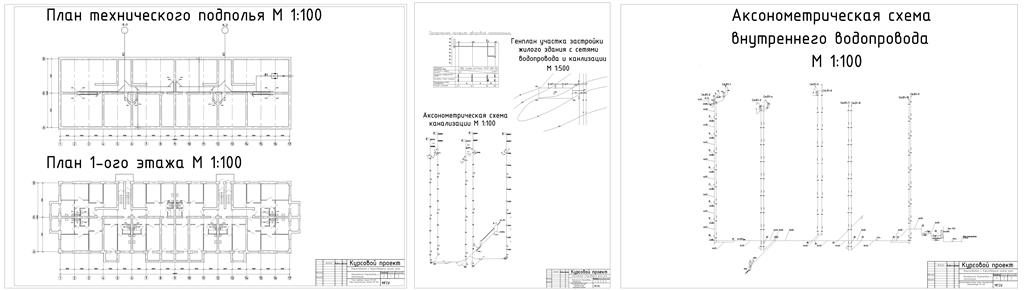

Состав: План 1-ого этажа, план технического этажа, аксонометрическая схема канализации, генплан, продольный профиль, аксонометрическая схема внутреннего водопровода, пояснительная записка, задание Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Курсовая работа "Инженерные системы зданий и сооружений ВиВ", 9 этажное здание

ВиВ_.dwg
Вариант ВиВ.jpg
ВиВ.DOCX
