Мечеть (раздел ВК)

проектирование раздела водоснабжения и канализации 2-х этажной Мечети в Целиноградском районе

Проект внутренних сетей водопровода и канализации разработан на основании задания на проектирование, генерального плана проектируемой площадки и в соответствии с требованиями  СН РК 4.01-01-2011 и СП РК 4.01-101-2012 "Внутренний водопровод и канализация".
Водоснабжение
В связи с отсутcтвием  в населенном пункте центрального водопровода, водоснабжение мечети предусматривается от скважины, пробуренной в здании столовой (паспорт скважины прилагается). Дебет скважины согласно паспорта составляет 1 м3/час.
Для забора воды со скважины устанавливаются насосы самовсасывающие HWJ  202 Em, Wilo (Германия) (1 рабочий и 1 резервный), подключенные через байпас и подключенные через реле давление защита от сухого хода.
Для бесперебойной работы системы, в связи с небольшим дебетом скважины, у проекте предусматривается емкость пластиковая Elbi (Италия) CV-1000, объемом 1000 л.
После пластиковой емкости в соответствии с микробиологическим и санитарно-химическим исследованием воды в проекте предусматривается система очистки воды ТОО "WL Astana".
Для подачи воды после емкости устанавливается насосная станция на раме, с коллекторами, запорной
арматурой, датчиками, шкафом управления c частотным регулированием, полностью готовая к
подключению EnKo-3 (Е5064) MHI403 MPC насосы Wilo (Германия) /ЭнКо Q=6.4 м3/час, Н=22,6 м.в.с. (2рабочих + 1 резервный).
Сети монтируются из полипропиленовых труб PN10 ТУ 75 00 РК 38584618- ТОО- 01- 2002, магистральный трубопровод предусматривается из стальных водогазопроводных оцинкованых труб ГОСТ 3262-75* .  Все трубы, кроме подводок к санитарным приборам, изолируются гибкой трубчатой изоляцией К-FLEX толщиной 9 мм.
Согласно принятым для проекта по архитектурно-строительным данным: по степени огнестойкости II и класса пожарной опасности -Д     согласно табл. 1 СП РК 4.01-101-2012 для данных категорий зданий пожаротушение не предусматривается.
Строительный обьем здания - 4608 м3.

Горячее водоснабжение
Горячее водоснабжение запроектировано от теплообменников, расположенных в тепловом пункте. Для обеспечения циркуляции горячей воды на циркуляционном трубопроводе Т4 предусмотрен циркуляционный насос (см. раздел ОВ).
Сети горячего водоснабжения монтируются из полипропиленовых армированных труб PN25 ТУ 75 00 РК 38584618-ТОО-01-2002, магистральный трубопровод предусматривается из стальных водогазопроводных оцинкованых труб ГОСТ 3262-75*.
Все трубы, кроме подводок к санитарным приборам, изолируются гибкой  трубчатой  изоляцией К-FLEX толщиной 9 мм.

Канализация
Хозяйственно-бытовая К1 - запроектирована для отвода стоков от санитарных приборов. В связи с отсутствием центральной канализации предусматривается накопитель сточных вод V=5м3.
Внутренние сети канализации  монтируются из поливинилхлоридных труб по ГОСТ 22689-2014.
Стояки прокладываются скрыто в шахтах. Канализационная сеть вентилируется через вытяжную часть, которая выводится на кровлю на 0,5 м.
Уравнители электрических потенциалов от металлических ванн и душевых поддонов присоединяются медным приводом ПВ 3-1-4 к стоякам заземления (см.листы ЭМ).

Водостоки
Для сбора атмосферных осадков с кровли предусматриваются водосточные воронки. Водосточные стояки монтируются из стальных электросварных труб  по ГОСТ 10704-91*.  Проектом предусмотрен электробогрев воронок.
Выпуск дождевых вод из внутренних водостоков предусматривается на отмостку в дождеприемник и далее по трубам на рельеф.
Для прочистки сети установлены ревизии и прочистки.

Общие указания
Трубопроводы систем водоснабжения крепить к строительным конструкциям с помощью подвесных опор и хомутов так, чтобы трубы не примыкали к поверхности строительных конструкций.
Места  прохода полиэтиленовых стояков систем водоснабжения через перекрытия уплотнить негорючим материалом, а затем заделать цементным раствором.
Прокладку полиэтиленовых стояков системы Т3 через перекрытия выполнить в гильзах.
Места прохода стояков систем К1, заделать цементным раствором на всю толщину перекрытия. Трубопроводы не должны примыкать вплотную к поверхности строительных конструкций. Расстояние в свету между трубами должно быть не менее 20 мм.
Участок стояка системы К1 выше перекрытия на 8 см защитить цементным раствором толщиной 2-3 см. перед заделкой стояка раствором трубы обернуть рулонным гидроизоляционным материалом без зазора.
Пересечение ввода со стенами подвала выполнять с зазором 0,2 м между трубопроводом и строительными конструкциями с заделкой отверстия в стене водонепроницаемыми эластичными материалами.
Монтаж систем выполнять в соответствии с требованиями СНиП 3.05.01-85 " Внутренние санитарно - технические системы" и СН-РК 4.01-05-2002 "Инструкция по проектированию и монтажу сетей водоснабжения и канализации из пластмассовых труб".

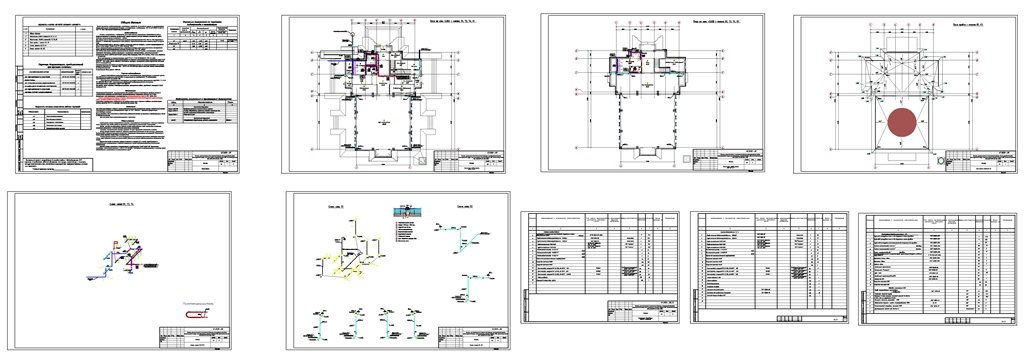

Состав: План, Схема, Спецификации

Софт: AutoCAD 2013
