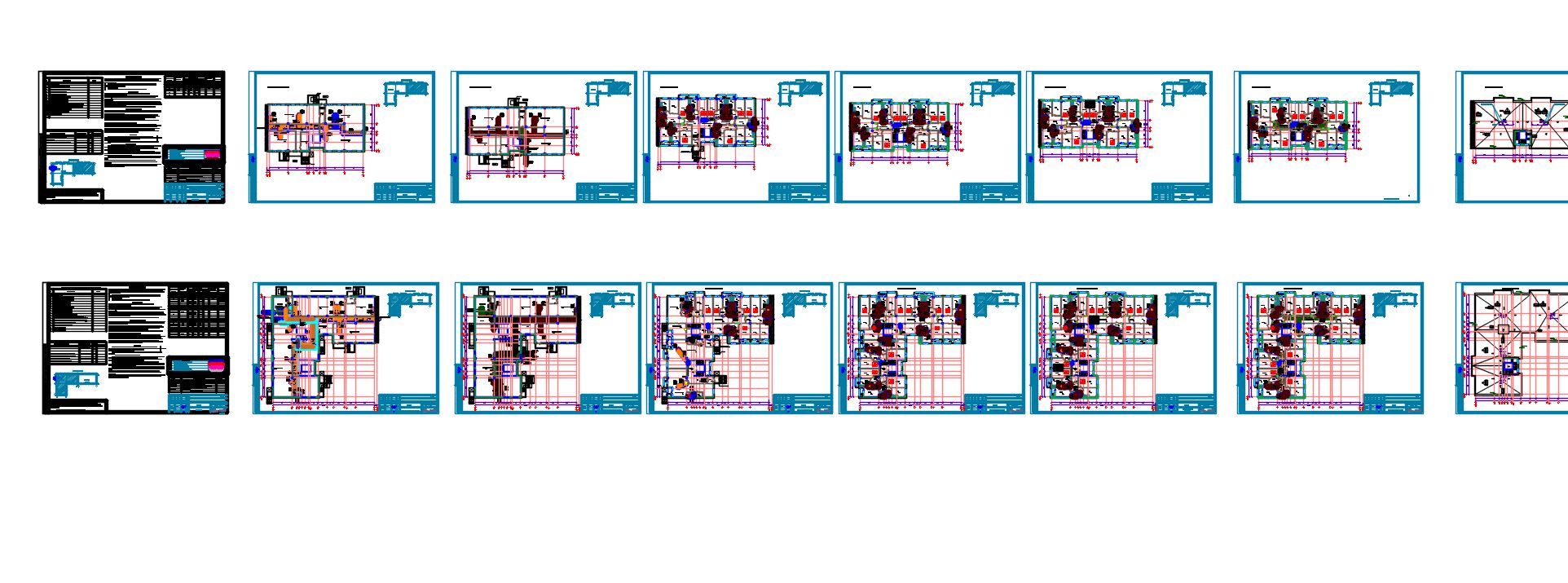

Жилой комплекс раздел ВК

Жилой комплекс раздел водоснабжение и канализация 2 блока 9 этажей

Общие данные
Рабочий проект по системе внутреннего водопровода и канализации на объекте: «Многоквартирный жилой комплекс со встроенными помещениями и паркингом, расположенный г.Нур-Султан. І очередь строительства» выполнен на основании:
·    действующих строительных норм и правил проектирования, государственных стандартов, регламентирующих требования пожарной безопасности; в соответствии со СП РК 4.01-101-2012 "Внутренний водопровод и канализация";
·    чертежей марки АР;
·    технические условия на проектирование ВК, задание на проектирование.

Водоснабжение
Водоснабжение жилого комплекса  решено от проектируемых наружных сетей.
Гарантийный напор на вводе - 10 м.
Ввод предусмотрен в помещение насосных, расположенных в Секции 1 с установкой насосного оборудования фирмы EnKo-3 (Е5267) VSC5-8 Q=7.9 м3/час, Н=37,2 м.в.с. (2рабочих + 1 резервный).
Для учета расхода воды на вводе в здание запроектирован счетчик холодной воды с радиомодулем  Flostar -M  (ITRON)  ∅40.
Магистральные сети монтируются из водогазопроводных стальных оцинкованных труб по ГОСТ 3262-75, подводки к приборам и стояки холодного водоснабжения монтируются из полипропиленовых труб PN10 ГОСТ 32415-2013.  Все трубы, кроме подводок к санитарным приборам, изолируются гибкой трубчатой изоляцией THERMAFLEX толщиной 9 мм.
В каждой квартире установлены счетчики воды с радиомодулем  Flodis класс точности С.

Горячее водоснабжение
Горячее водоснабжение запроектировано от теплообменников, расположенных в тепловом пункте, расположенном в Секции 1. Для обеспечения циркуляции горячей воды на циркуляционном трубопроводе Т4 предусмотрен циркуляционный насос.
Магистральные сети горячего водоснабжения монтируются из водогазопроводных стальных оцинкованных труб по ГОСТ 3262-75. Подводки к приборам и стояки  монтируются из полипропиленовых армированных труб PN25  ГОСТ 32415-2013. Все трубы, кроме подводок к санитарным приборам, изолируются гибкой  трубчатой  изоляцией THERMAFLEX толщиной 13 мм.
В каждой квартире установлены счетчики воды с радиомодулем Unimag Cuble класса В  ITRON.
Канализация
Хозяйственно-бытовая К1 - запроектирована для отвода стоков от санитарных приборов жилых помещений в проектируемую наружную сеть канализации. Внутренние сети канализации  монтируются из поливинилхлоридных труб по ГОСТ 32412-2013, выпуски из полиэтиленовых труб по ГОСТ 22689-89.
Для прочистки сети установлены ревизии и прочистки. Стояки прокладываются скрыто в шахтах. Канализационная сеть вентилируется через вытяжную часть, которая выводится на кровлю.
Уравнители электрических потенциалов от металлических ванн и душевых поддонов присоединяются медным приводом ПВ 3-1-4 к стоякам заземления (см.листы ЭМ).

Водостоки
Для сбора атмосферных осадков с кровли предусматриваются водосточные воронки.
Трубопроводы на техническом этаже и стояки монтируются из стальных электросварных труб ∅108х4.0 по ГОСТ 10704-91, выпуски из полиэтиленовых труб по ГОСТ 22689-89.
Проектом предусмотрен электробогрев воронок.
Выпуск дождевых вод из внутренних водостоков предусматривается в наружные сети ливневой канализации.
Общие указания
Трубопроводы систем водоснабжения крепить к строительным конструкциям с помощью подвесных опор и хомутов так, чтобы трубы не примыкали к поверхности строительных конструкций.
Места  прохода полиэтиленовых стояков систем водоснабжения через перекрытия уплотнить негорючим материалом, а затем заделать цементным раствором.
Прокладку полиэтиленовых стояков системы Т3 через перекрытия выполнить в гильзах.
Места прохода стояков систем К1, заделать цементным раствором на всю толщину перекрытия. Трубопроводы не должны примыкать вплотную к поверхности строительных конструкций. Расстояние в свету между трубами должно быть не менее 20 мм.
Участок стояка системы К1 выше перекрытия на 8 см защитить цементным раствором толщиной 2-3 см. перед заделкой стояка раствором трубы обернуть рулонным гидроизоляционным материалом без зазора.
Пересечение ввода со стенами подвала выполнять с зазором 0,2 м между трубопроводом и строительными конструкциями с заделкой отверстия в стене водонепроницаемыми эластичными материалами.
Монтаж систем выполнять в соответствии с требованиями " Внутренние санитарно - технические системы" и СН-РК 4.01-05-2002 "Инструкция по проектированию и монтажу сетей водоснабжения и канализации из пластмассовых труб".
