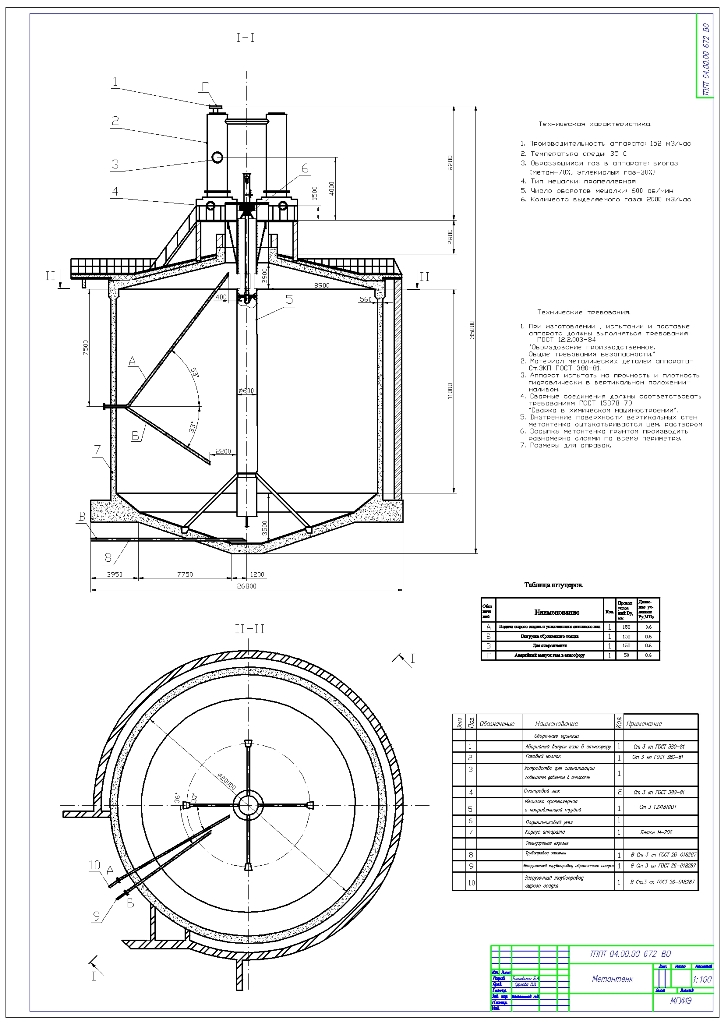

топ За месяцМетантенк биогаз
Метантенк,используется для очистки сточных вод,биологическая очистка, получаемые газы используются на собственной электро станции на газовых двигателях
Техническая характеристика.
1. Производительность аппарата: 152 м3/час
2. Температура среды: 35 С
3. Образующийся газ в аппарате: биогаз (метан-70%, углекислый газ-30%)
4. Тип мешалки: пропеллерная
5. Число оборотов мешалки: 600 об/мин
6. Количесто выделяемого газа: 2000 м3/час
Состав: Корпус,мешалка,трубопровод,смотровой люк,газовый колпак,подшипниковый узел
Софт: AutoCAD 2012
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
Чтобы оставить комментарий, нужно войти на сайт
Чертеж не в масштабе, все размеры а от руки.
