Многоквартирный жилой комплекс со встроенными помещениями и паркингом. г.Астана, пересечение улиц Орынбор и Керей, Жанибек хандар.

Проект наружных сетей водопровода, канализации и ливневой канализации для объекта"Многоквартирного жилого комплекса со встроенными помещениями и паркингом, расположенного в районе пересечения улиц Орынбор и Керей Жанибек хандар г.Астаны" выполнен на основании архитектурно-планировочного задания (АПЗ) и Постановления акимата города Астаны N120-732 от 14 мая 2013 года и согласно технических условий N3-6/767 от 30 марта 2016 года выданных ГКП "СУ Арнасы"г.Астаны, и с требованиями СНиП РК 4.01-02-2009 "Водоснабжение. Наружные сети и сооружения", СНиП РК 3.01-01.Ас-2007 "Планировка и застройка города Астаны", и СН РК 4.01-05-2002 "Инструкция по проектированию и монтажу сетей водоснабжения и канализации из пластмассовых труб".
По проекту с учетом функционального назначения объекта Многоквартирный жилой комплекс со встроенными помещениями и паркингом является 3-х блочным: блоки А,Б,В. Каждый блок состоит из 4-х секций с разноэтажной застройкой 7 и 11 этажей. Отметка 0.000 здания соответствует 352.66.
Водоснабжение комплекса принято от существующих наружных сетей согласно ТУ с подключением от существующей сети по ул.Орынбор диаметром 300мм в стальном футляре 500мм. Подключение к сети выполнено от существующего колодца на плане обозначено -ВКсущ. Гарантийный напор в хозяйственно-питьевом водопроводе 0.1 МПа. (10.0м). Расход воды на наружное пожаротушение определен согласно Технического регламента по большему строительному объему , которым является секция В с объемом Vстр.=18881.0м3 каждая.Таким образом согласно п.81 Технического регламента "Общие требования к пожарной безопасности", расход воды на наружное пожаротушение зданий, разделенных на части противопожарными стенами должен приниматься по той части здания, где требуется наибольший расход воды. Расход воды по приложению 7 таб. Технического регламента требуется 15л/сек. Принимаем к установке 2 пожарных гидранта.
Вариант водоснабжения проектируемой сети принят из целесообразности оптимального подключения вводов водопровода поблочно и с учетом размещения насосного оборудования для внутренних сетей. Проектируемая водопроводная сеть от точки подключения на ранее запроектированной сети диаметром 215х13.4мм (проект выполнен ТОО "Академия КАЗАХСАУЛЕТ"ГСЛ 13013273 и ТОО "СтройГрад" ГСЛ 00453) с устройством круглого колодца диаметром 2000мм. Обозначение на сети-ВК-1. Объемы работ для врезки учтены в спецификации данного проекта на листе НВК.С- лист 2,3.
Трассировка проектируемой сети выполнена с устройством ввода водопровода в каждый блок для расхода на хозяйственно-питьевые нужды диаметром 110мм и в блок Б выполнен ввод водопровода в две нитки ∅160мм для хозяйственно-питьевых и противопожарных нужд.
Водопроводная сеть принята из полиэтиленовых труб РЕ 100 SDR17 по СТ РК ИСО 4427-2004 диаметрами110мм и 160мм. Две нитки сети водопровода проложены от ВК-1 до ввода в блок Б двумя диаметрами 160х9.5мм. На сети установлены круглые колодцы из сборного железобетона диаметрами 1500мм и 2000мм с установкой них отключающих задвижек и пожарных гидрантов. Пожарные гидранты приняты по ГОСТ 8220-85 с высотой размещения их на сети Hгид.=2750мм. Задвижки приняты чугунные с обрезиненным клином с корпусом из высокопрочного чугуна с шаровидным графитом модели FAF 6000.
На сети установлены круглые водопроводные колодцы из сборного железобетона по ТПР 901-09-11.84 и серии 3.900.1-14 для сухих грунтов.Сборные железобетонные колодцы выполнить из бетона марки F100 W6 на сульфатостойком цементе.Колодцы на сетях устанавливать на бетонной подготовке из бетона класса В15 толщиной 100мм. Отметка уровня грунтовых вод, по профилям и по данным скважин в пределах 343.30-343.60.
Канализация бытовая.Проект наружных сетей бытовой канализации выполнен согласно ТУ 3-6/767 от 30 марта 2016 года и СНиП РК 4.01.03-2011 "Канализация. Наружные сети и сооружения". Сброс стоков от проектируемого комплекса в целом предусмотрен с существующую сеть диаметром 800мм, проходящая по ул. Орынбор. Сброс осуществлен в существующий колодец на сети обозначен ККсущ.Сброс стоков в наружную дворовую сеть осуществляется от каждой блок секции двумя выпусками: сброс стоков от жилой части здания К1 и от офисных помещений первого этажа -К13. Выпуска низа трубы из здания выполнены на одинаковых отметках и сброс стоков осуществлен в один колодец. Выпуски в местах прохода через наружные стены здания заключены в стальные футляры диаметром325х6.0. Наружная сеть канализации запроектирована из полиэтиленовых безнапорных гофрированных труб для наружных сетей канализации с раструбом DN200-315мм SN8. (SN10) РЕ ГОСТ Р 54475-2011.
На сети установлены круглые канализационные колодцы из сборного железобетона по ТПР 902-09-22.84 и по серии 3.900.1-14 для сухих грунтов. Сборные ж/б элементы колодцев выполнить из бетона марки F100W6 на сульфатостойком цементе. Колодцы на сетях устанавливать на бетонной подготовке из бетона класса В15 толщиной 100мм, Отметка уровня грунтовых вод, составляет 343.300-343.600.
Ливневая канализация.Проект наружных сетей ливневой канализации (К2) выполнен на основании раннее выданных технических условий за N07-09/74 от 10 ноября 2014года, которые продлены ГУ "Управлением коммунального хозяйства города Астаны на основании письма за N54 от 11 января 2016 года. Согласно технических условий точка подключения для сброса стоков является коллектор ливневой канализации, проходящий по ул. Керей Жанибек хандар. Врезка (сброс стоков) выполнен в существующий колодец на сети колодец -21 сущ.
Выпуски от зданий выполнены одни выпуском от каждой блок-секции диаметром 100мм. От колодцев на выпусках до дождеприемников принят диаметр 225мм. Диаметр сброса в существующий колодец по расчету принят диаметром 400мм. Наржная сеть ливневой канализации принята из полиэтиленовых безнапорных гофрированных труб для наружных сетей канализации с раструбом марки SN8 РЕ по ГОСТ Р 54475-2011 диаметрами 100-400мм. Прокладка труб в сухих грунтах.На сети установлены круглые канализационные колодцы из сборного железобетона по ТПР 902-09-22.84 и серии 3.900.1-14 для мокрых грунтов. Сборные железобетонные элементы выполнить из бетона марки F100W6на сульфатостойком цементе.Колодцы на сетях устанавливать на бетонной подготовке из бетона класса В15 толщиной 100мм.
Поверхностный отвод воды с участков проектируемого комплекса осуществляется в дождеприемные колодцы с последующим перепуском через дождеприемники в наружную проектируемую подземную ливневую канализацию.

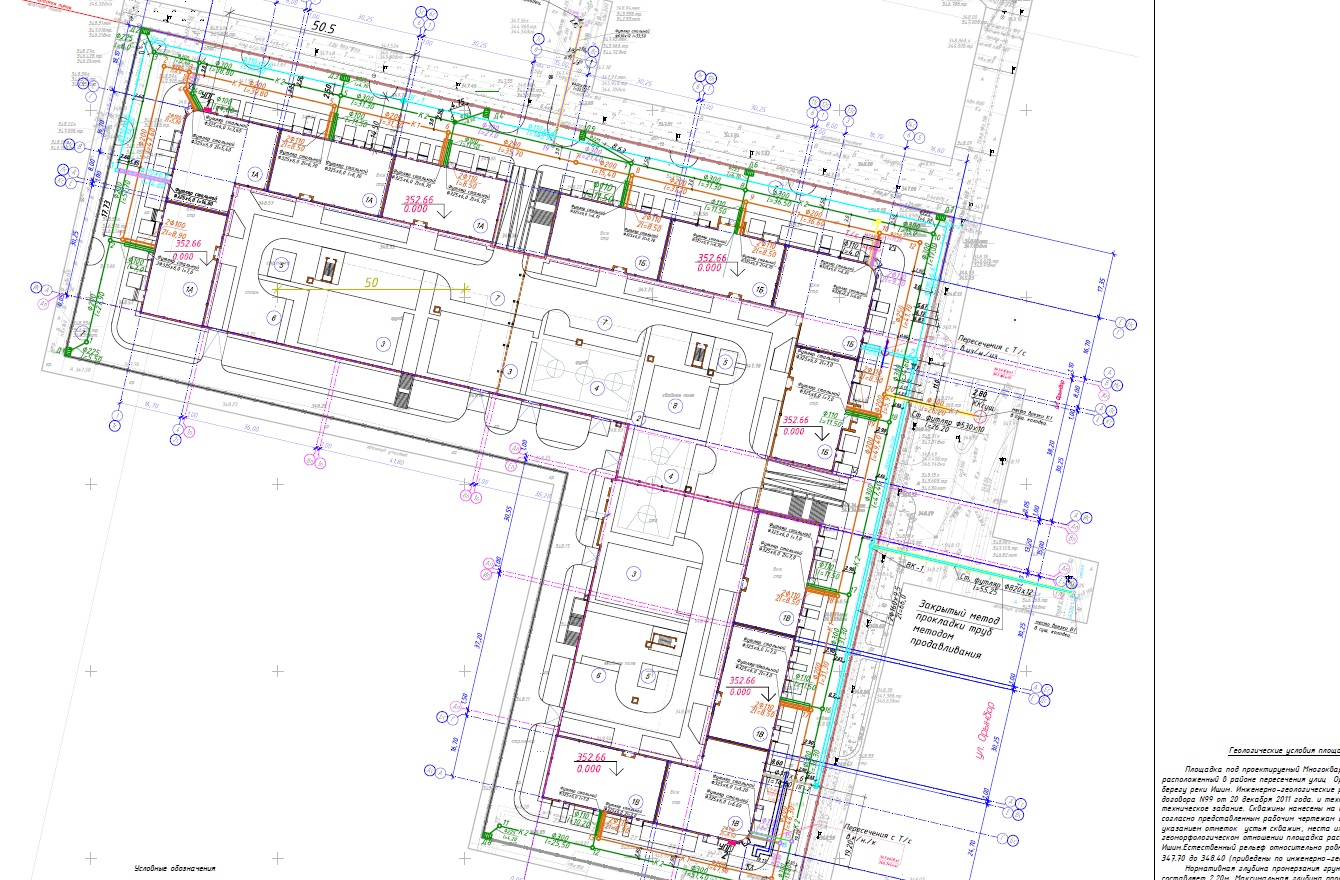

Состав: Общие данные. План сетей водопровода и канализации М1:500, Профиль водопроводной сети В1,Деталировка водопроводных колодцев, Профиль канализационной сети К1, Профиль ливневой канализации К2 , Таблица водопроводных колодцев В1, Таблица канализационных колодцев бытовой канализации К1, СО Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Многоквартирный жилой комплекс со встроенными помещениями и паркингом. г.Астана, пересечение улиц Орынбор и Керей, Жанибек хандар.

20.04.16.dwg
