Монолитный резервуар для воды емкостью 900м3

Реконструкция системы водоснабжения, предполагает установку резервуара из бетона. Резервуар накопитель водной массы для дальнейшей подачи потребителям.

ОБЩИЕ ДАННЫЕ
Монолитный резервуар для воды емкостью 900м³ разработан на основании задания на проектирование.
Проектная документация разработана с учетом требований государственных норм, правил и стандартов:
- СП 14.13330.2014 "Строительство в сейсмических районах";
- СП 20.13330.2011 "Нагрузки и воздействия";
- СП 22.13330.2011 "Основания зданий и сооружений";
- СП 63.13330.2012 "Бетонные и железобетонные конструкции".
Климатические условия района строительства (согласно действующим нормативным документам):
Климатический подрайон строительства - IВ
Температура наружного воздуха наиболее холодной пятидневки - минус 36 С
Снеговой район строительства - IV
Ветровой район строительства - III
Сейсмичность площадки строительства - 6 баллов

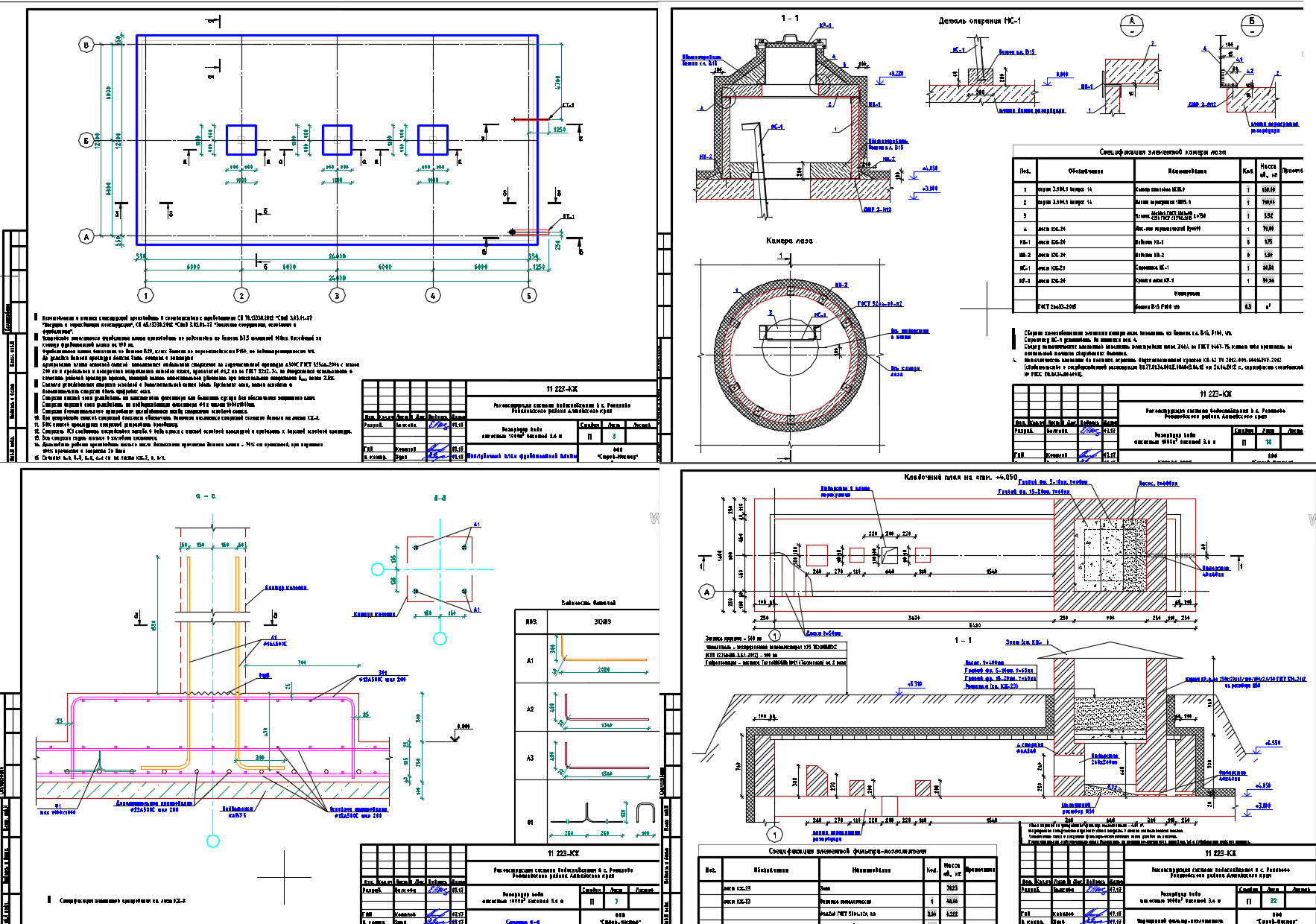

КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Резервуар прямоугольный с габаритными размерами в плане 12 м х 24 м, доступ обеспечивается через лазы.
Резервуар полностью обвалован грунтом мощностью 500 мм. Грунт обратной засыпки - песок средней крупности по ГОСТ 8736-2014 со следующими характеристиками: γII = 1.8 т/м³; φII = 35 ; сII = 1 кПа; Е = 30 МПа. Грунт обваловки - суглинок слоя 4 тяжелый полутвердый.
Фундамент резервуара монолитный железобетонный плитный толщиной 250 мм с утолщениями 550 мм в зонах продавливания колонн из бетона класса B20 F150 W6 по ГОСТ 26633-2015 армированный стержнями A500C по ГОСТ Р 52544-2006. Размер утолщений в плане 1.8 м x 1.8 м. Фундаментная плита выполняется по подготовке толщиной 100 мм из бетона В7.5.
Колонны резервуара прямоугольного сечения 400x400 мм из бетона класса B20 F150 W6 по ГОСТ 26633-2015 армированные стержнями A500C по ГОСТ Р 52544-2006.
Покрытие резервуара монолитное железобетонное толщиной 250 мм с утолщениями 550 мм в зонах продавливания колонн из бетона класса B20 F150 W6 по ГОСТ 26633-2015 армированное стержнями A500C по ГОСТ Р 52544-2006. Размер утолщений в плане 1.8 м x 1.8 м.
Согласно отчету об инженерно-геологических изысканиях выполненного ООО «Строй-Мастер» в 2017 г, основанием фундамента является: суглинок просадочный со следующими характеристиками: γII = 1.61 т/м³; φII = 20 ; сII = 6 кПа; Е = 10.55 МПа Psl=0.08 МПа на глубине 2 м. Тип просадочности I.
Грунты агрессивными воздействиями к бетону и железобетону не обладают.
Нормативная глубина промерзания -1.9 м.
Грунтовые воды на площадке не вскрыты.
По степени морозного пучения суглинки относятся к группе практически непучинистых.
