Резервуар для чистой воды 25м3

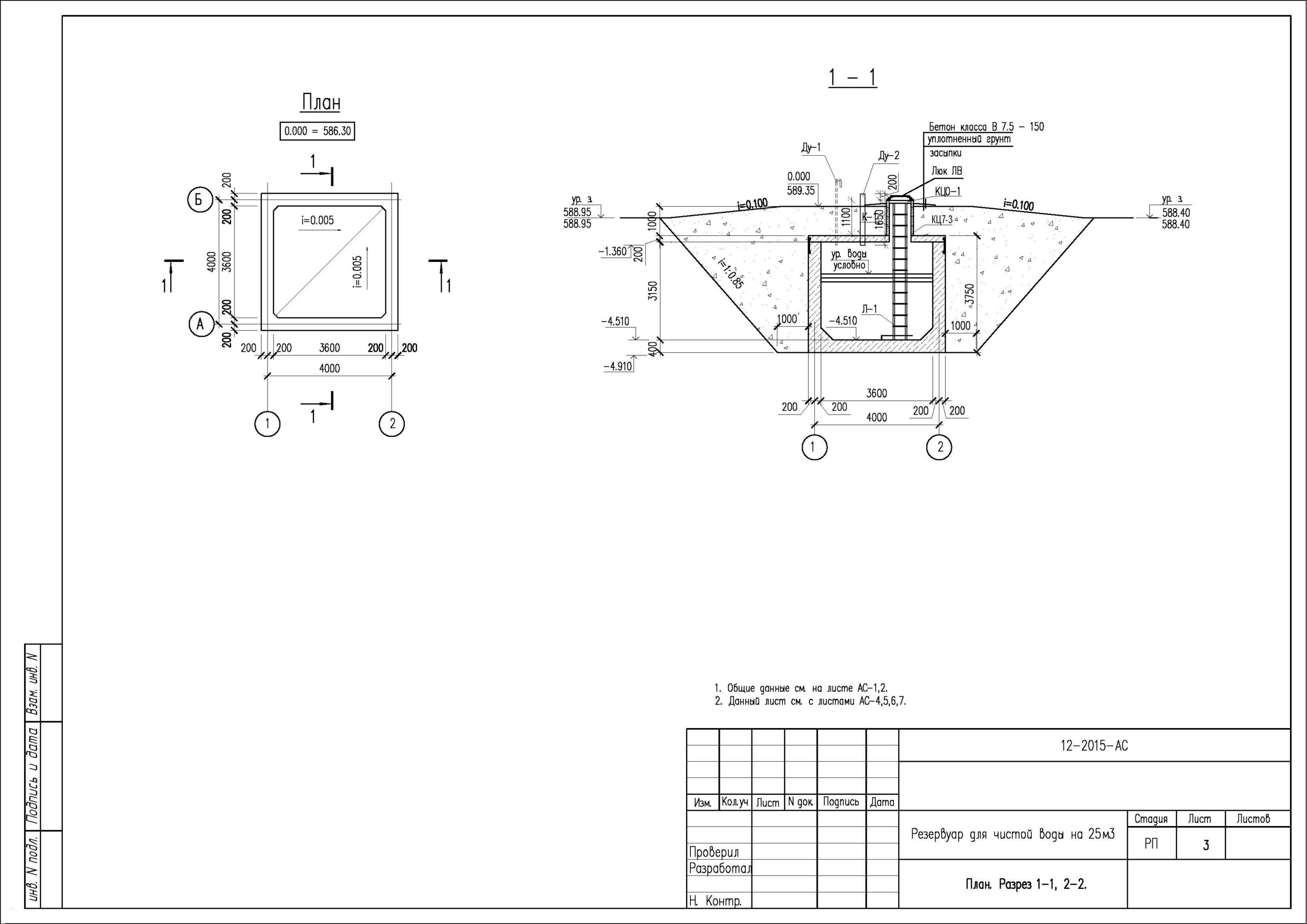

Резервуар для чистой на 25м3 (АС) План. Разрез 1-1. Опалубочный план плиты покрытия. Схема расположения нижней и верхней арматуры плиты покрытий.
Проектируемый резервуар для чистой воды на 25м3 прямоугольный в плане, размерами в осях 4.0х4.0м.
За отметку нуля принято дно резервуара. Высота резервуара в чистоте от дна до монолитного перекрытия 3.15м.
Днище и стенки резервуара монолитные железобетонные из бетона на сульфатостойком цементе по ГОСТ 22266-94 с армированием сварными сетками и отдельными арматурными стержнями.
Класс бетона В20, марка по морозостойкости F50, марка по водонепроницаемости W4.
Покрытие резервуара -из монолитного железобетона на сульфатостойком цементе.
