Наружный водопровод и канализация столовой

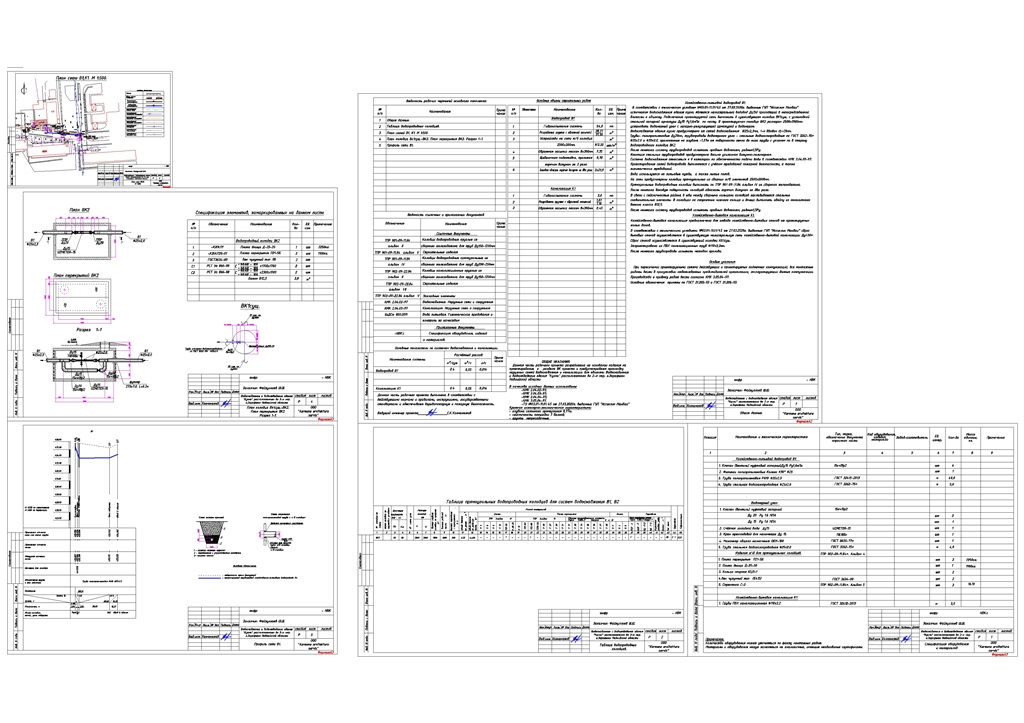

Разработка наружных сетей водоснабжения и водоотведения магазина, выполнение продольного профиля и схем колодцев

В соответствии с техническим условием №03.01-11.01/45 от 27.03.2020г. выданные ГУП "Иссиклик Манбаи" источником водоснабжения здания кухни является магистральный водовод Ду150 проходящий в непосредственной близости к объекту. Подключение проектируемой сети выполнить в существующем колодце ВК1сущ. с установкой стальной запорной арматуры Ду15 Ру1,6мПа по месту. В проектируемом колодце ВК2 размером 2500х2000мм. установить водомерный узел с запорно-регулирующей арматурой и водомером.
Водоснабжение здания кухни предусмотрено от сетей водоснабжения Ø25х2,3мм, 1-м вводом dy=20мм.
Трубы- полипропиленовые Ду20мм, трубопроводы водомерного узла - стальные водогазопроводные по ГОСТ 3262-75* ∅25х2.0 и ∅20х2.0, проложенные на глубине -1,27м от поверхности земли до низа трубы с уклоном по в сторону водопроводного колодца ВК2.
После монтажа систему трубопроводов испытать пробным давлением, равным1,5Ру.
Изоляция стальных трубопроводов предусмотрена весьма усиленная битумно-полимерная.
Система водоснабжения относиться к II категории по обеспеченности подачи воды в соответствии КМК 2.04.02-97.
Проектирование сетей водопровода выполняется с учётом требований пожарной безопасности, а также гигиенических требований.
Вода используется на питьевые нужды, а также мытье полов.
На сети предусмотрены колодцы прямоугольные из сборных ж/б элементов 2500х2000мм.
Прямоугольные водопроводные колодцы выполнить по ТПР 901-09-11.84 альбом IV из сборного железобетона.
После монтажа боковую поверхность колодцев обмазать горячим битумом за два раза.
В связи с сейсмичностью района в швы между сборными кольцами колодцев закладываются стальные соединительные элементы. В колодцах на сопряжении нижнего кольца и днища выполнить обойму из монолитного бетона класса В12,5.
После монтажа систему трубопроводов испытать пробным давлением, равным1,5Ру.
Хозяйственно-бытовая канализация К1.
Хозяйственно-бытовая канализация предназначена для отвода хозяйственно-бытовых стоков от проектируемых жилых домов.
В соответствии с техническими условиями №03.01-11.01/45 от 27.03.2020г. выданные ГУП "Иссиклик Манбаи" сброс бытовых стоков осуществляется в существующую магистральную сеть хозяйственно-бытовой канализации Ду400*.
Сброс стоков осуществляется в существующий колодец КК1сущ.
Запроектирована из ПВХ канализационных труб ∅110х3,2мм.
После монтажа трубопроводы испытать методом пролива.

Особые указания
При пересечении проектируемыми сетями действующих и проектируемых подземных коммуникаций, все монтажные работы вести в присутствии ответственных представителей организации, эксплуатирующих данные коммуникации.
Производство и приёмку работ вести согласно КМК 3.05.04-97.
Условные обозначения приняты по ГОСТ 21.205-93 и ГОСТ 21.206-93.
