Насос Grundfos CR 5-36

Наименование: вертикальный многоступенчатый центробежный насос.
Предназначение: для перекачивания гликольсодержащих растворов, для перекачивания, циркуляции и повышения давления в установках с холодной и горячей водой.

Технические характеристики:
максимальное рабочее давление - 16 МПа
скорость вращения - 2900 оборотов/мин
температура перекачиваемой жидкости -20°...90° C
степень защиты - IP 55
напряжение - 3 x 400 В, 50 Гц

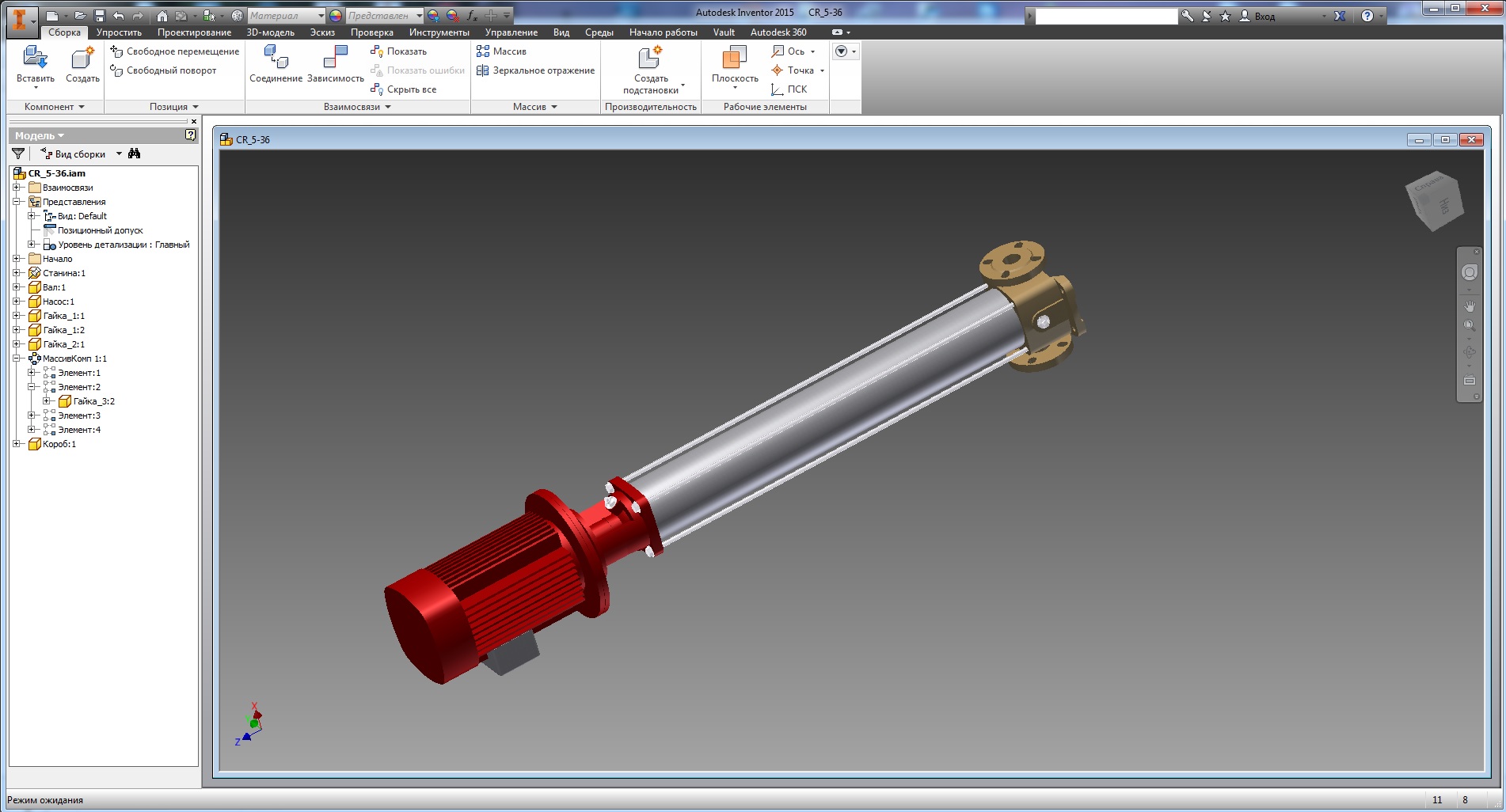

Состав: Габаритная 3D-сборка Язык документа

Софт: Autodesk Inventor 2013

Файлы:
CR_5-36.sat
Gor_Ej_1x.dwg
lockfile.lck
Orange.styxml
Orange_Dark.styxml
Part2.ipt
red_modify.styxml
water.styxml
white_modify.styxml
Вал.ipt
Гайка_1.ipt
Гайка_2.ipt
Гайка_3.ipt
Короб.ipt
Насос.ipt
Станина.ipt
Br_cast.styxml
CR_5-36.iam
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
