Насос Grundfos CR 64-2

Насос Grundfos CR 64-2-5
Вертикальный многоступенчатый центробежный насос предназначен для перекачивания питьевой и технической воды. Возможно использовать на горизонтальном трубопроводе. Применяется для перекачивания, циркуляции и повышения давления в установках с холодной и горячей водой.

Максимальное рабочее давление 2,5 МПа
Скорость вращения - 2900 оборотов/мин
Температура перекачиваемой жидкости -20°...120° C
Входной и выходной фланцы по DIN - DN 100
степень защиты IP 55
напряжение 3 x 400 В, 50 Гц

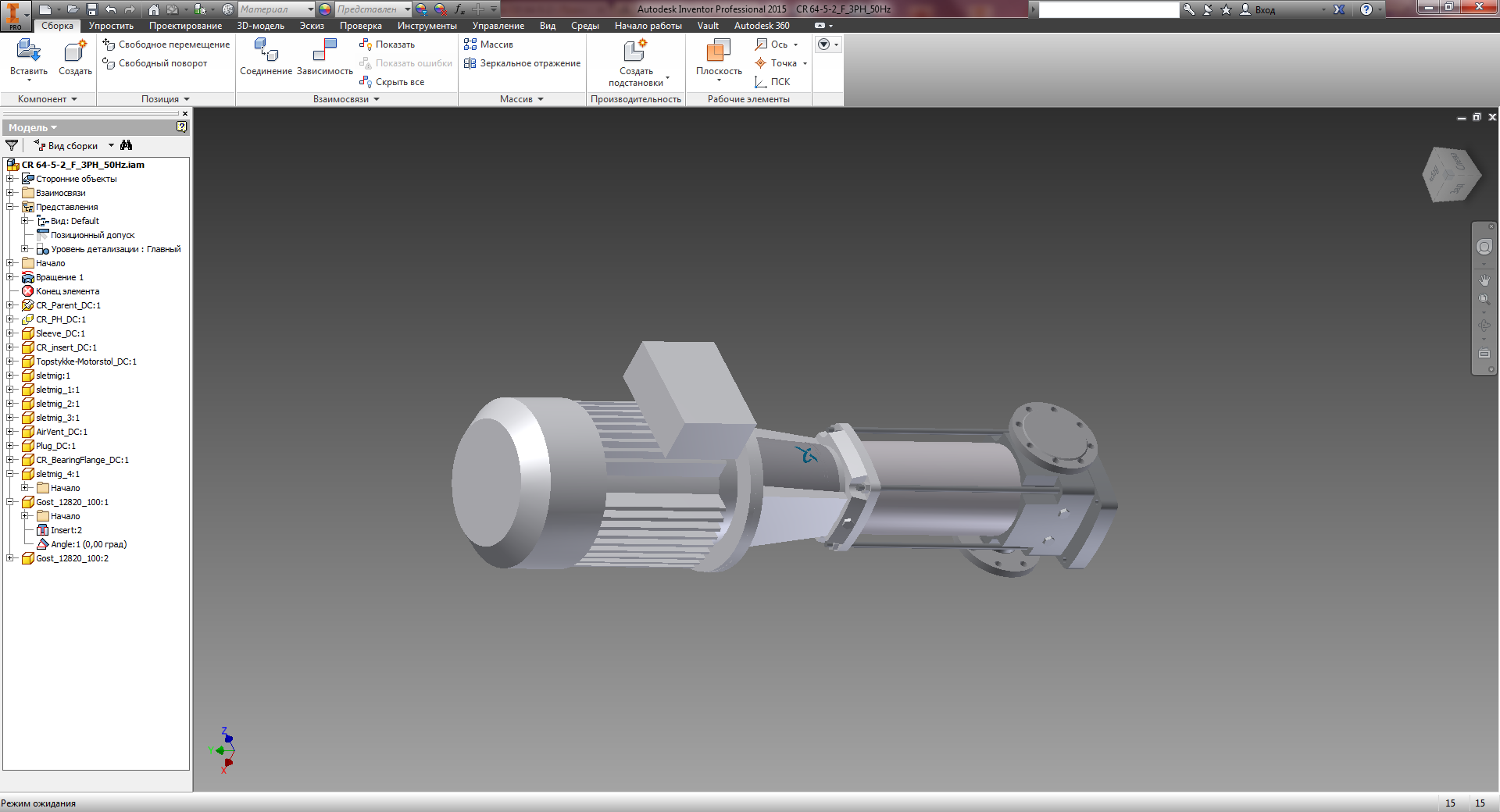

Состав: Габаритная 3D сборка Язык документа

Софт: Autodesk Inventor 13

Файлы:
CR 64-5-2_F_3PH_50Hz.iam
CR_BearingFlange_DC.ipt
CR_insert_DC.ipt
CR_Parent_DC.ipt
CR_PH_DC.ipt
Flanger_2_DC.ipt
Flanger_2_DC_1.ipt
Gost_12820_100.ipt
Plug_DC.ipt
Sleeve_DC.ipt
sletmig.ipt
sletmig_1.ipt
sletmig_2.ipt
sletmig_3.ipt
sletmig_4.ipt
Topstykke-Motorstol_DC.ipt
AirVent_DC.ipt
