Одноступенчатый циркуляционный насос низкого давления, компактного исполнения, для современного
оборудования зданий.
Корпус насоса
Спиральный чугунный корпус с аксиальным всасывающим, радиальным напорным патрубками и с
литыми ножками крепления для монтажа на фундаменте.
2
Присоединительные фланцы Ру=16 кГс/см по ГОСТ
12820-80.
Рабочее колесо
Закрытое рабочее колесо из серого чугуна.
Торцовое уплотнение
Серийное исполнение
Необслуживаемое, независимое от направления
вращения, торцовое уплотнение для подачи воды с
температурой до +120°С.
Монтаж
Не допускается монтаж в положении вниз мотором.
Любое другое положение допустимо.
Блочные насосы следует устанавливать на прочном
фундаменте на консоли.
При монтаже насосов мощностью более 4 кВт
необходимо использовать соответствующий
грузоподъемный механизм.
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Насос Иртыш ЦМК 125/315-30/4, поверхностный

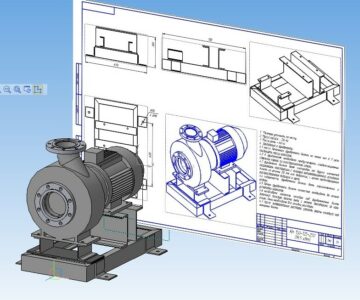

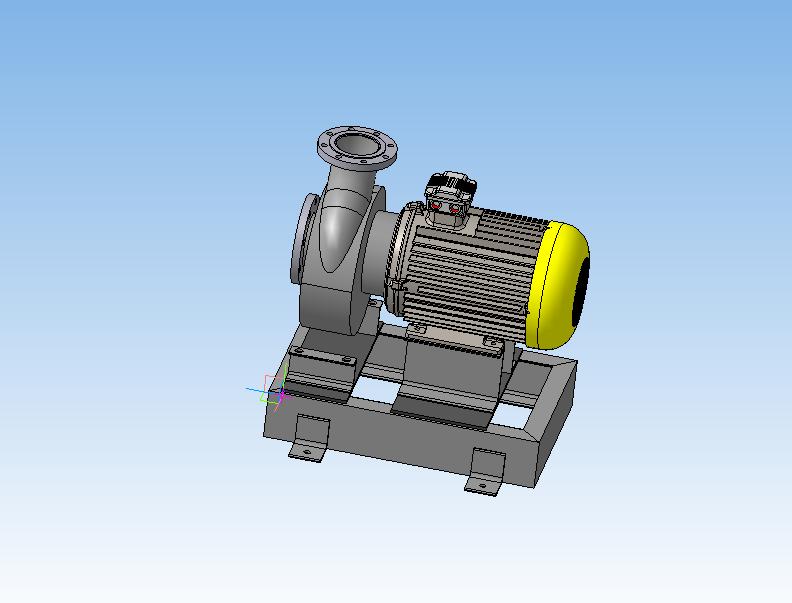

Насос Иртыш ЦМК 125/315-30/4, поверхностный
0
166
1117
2
0
100
Автор
Луконин
Евгений
Дата
13.04.2016
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 16,1
Как открыть?
Содержимое архива
-
ЦМК 125-315-30-4
-
Лист S=10.m3d
-
Элетродвигатель
-
крышка клеменной_4А180-М4 30кВт.m3d
-
round head screw_ai(CR-RHMS 0.5-13x0.5x0.5-N).m3d
-
передняя крышка_4А180-М4 30кВт.m3d
-
round head screw_ai(CR-RHMS 0.5-13x0.5x0.5-N)_2.m3d
-
Двигатель_4А180-М4 30кВт.a3d
-
корпус_4А180-М4 30кВт.m3d
-
верхняя крышка_4А180-М4 30кВт.m3d
-
Задний кожух_4А180-М4 30кВт.m3d
-
round head screw_ai(CR-RHMS 0.5-13x0.5x0.5-N)_1.m3d
-
Якорь_4А180-М4 30кВт.m3d
-
-
Фланец 2-150В-16.m3d
-
Рама.a3d
-
ЦМК 125-315-30-4 (30 кВт).a3d
-
Фланец 2-125Б-16.m3d
-
Насос.m3d
-
Лист S=10 _01.m3d
-
