чертежи насоса КШ 125-250

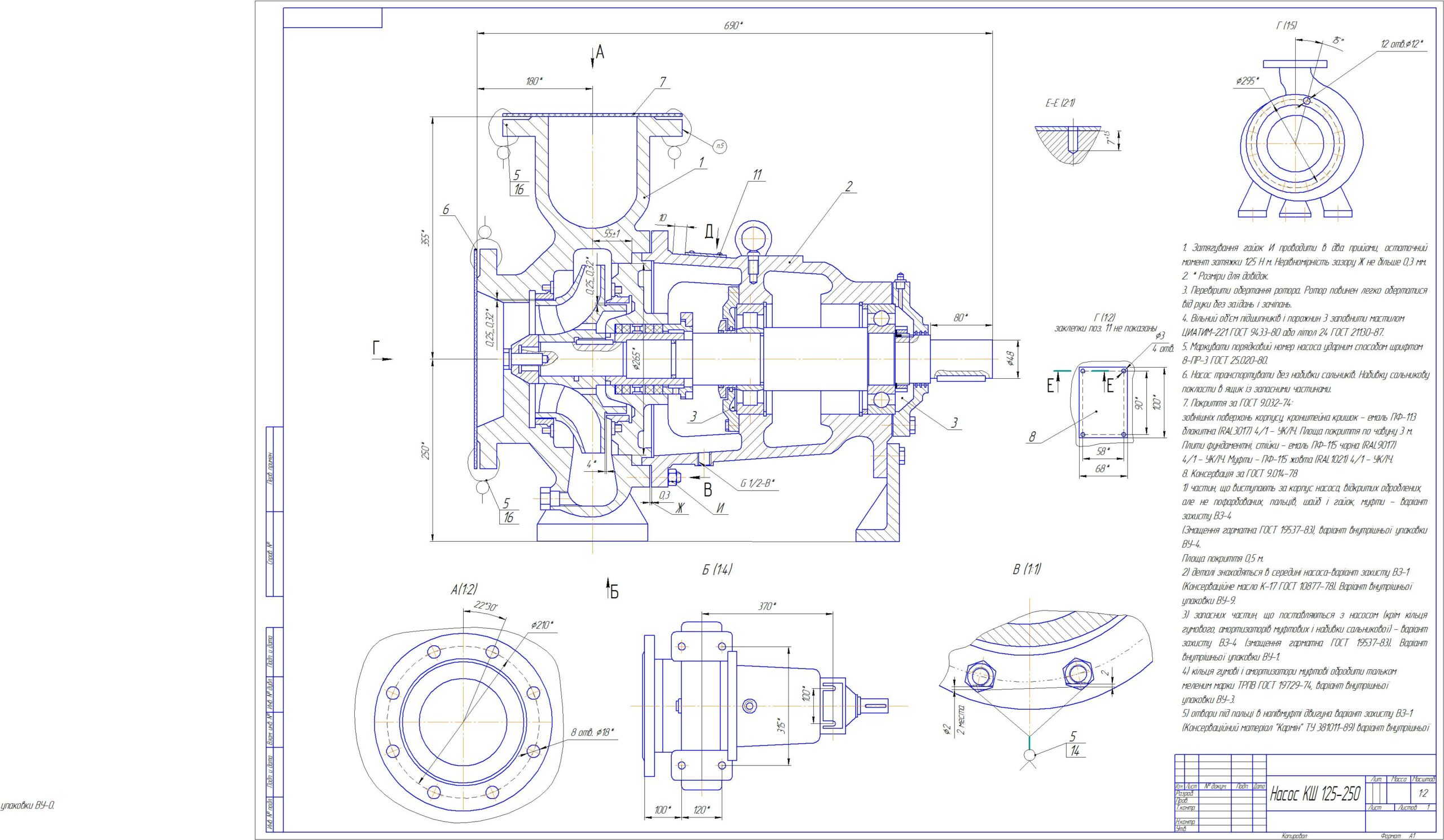

В данном проекте представлены чертежи : Насос КШ 125-250, монтажный чертеж насоса, крышки, рабочие колесо. Также содержится спецификация
1. Насос
Подача, м /с (м /ч)
Напор, м
Мощность, кВт
Частота вращения, с (об/мин) 49(2940)
Допускаемые кавитационный запас,м 5
Давление на входе в насос, МПа (кгс/см ) 0,6(6)
Температура перекачиваемой среды, С
Утечка через уплотнение, м /с (л/ч) 1,9∙10 (7)
2. Двигатель
Мощность, кВт
Напряжение, В 220/380
Частота тока сети, Гц 50
Частота вращения синхронная, с (об/мин) 50(3000)
