Насос Км 150-125-250 (18,5 кВт)

Консольно-моноблочные насосы КМ используются для перекачивания преимущественно чистой воды различной температуры нагрева: максимально до 105 С. Центробежные насосы КМ способны подавать прочие жидкости, имеющие сходные с водой показатели (исключая морскую воду):
Условные обозначения:
Например КМ 150-125-250а-С-У 3.1
КМ – консольный моноблочный;
150 – условный диаметр всасывающего патрубка, мм;
125 – условный диаметр выходного патрубка; мм;
250 – условный диаметр рабочего колеса; мм
а - индекс обточки рабочего колеса (а, б, в - уменьшенный диаметр рабочего колеса);
С– тип уплотнения : Т - торцовое уплотнение вала, С - сальниковое уплотнение вала;
У – климатическое исполнение;
3.1 – категория размещения.

Состав: Габаритная 3D Сборка Язык документа

Софт: КОМПАС-3D v16.1

Файлы:
КМ 150-125-250\PDF\Км 150-125-250.pdf
КМ 150-125-250\Модель\Км 150-125-250 (18,5 кВт).a3d
КМ 150-125-250\Модель\Лист S=10.m3d
КМ 150-125-250\Модель\Лист S=10_001.m3d
КМ 150-125-250\Модель\Рама.a3d
КМ 150-125-250\Модель\Фланец 2-125Б-16.m3d
КМ 150-125-250\Модель\Фланец 2-150В-16.m3d
КМ 150-125-250\Модель\Электродвигатель АИР160M4,6,8.m3d

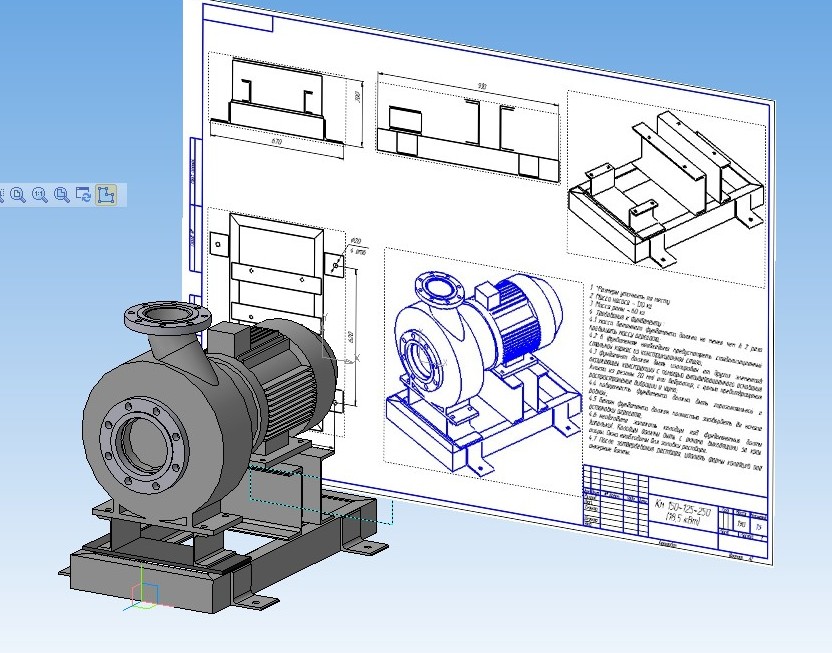

КМ 150-125-250\Фото 1.jpg
КМ 150-125-250\Чертежи\Км 150-125-250.cdw
КМ 150-125-250\PDF
КМ 150-125-250\Модель
КМ 150-125-250\Чертежи
КМ 150-125-250
