Насосная станция 2-го подъема с установкой очистки воды

Насосная станция с 4-мя группами насосов (хозяйственно-питьевые. противопожарные, технические и подачи воды на очистку) и установкой очистки питьевой воды. Рабочие чертежи и пояснительная записка к проекту.

ОГЛАВЛЕНИЕ
Подраздел 2 Система водоснабжения 9
2.1 Основные нормативные документы 9
2.2 Исходные данные для проектирования 10
2.3 Общие данные 11
2.4 Существующая ситуация 12
2.4.1 Насосная станция и резервуары 13
2.4.2 Наружные сети 14
2.5 Сведения о существующих и проектируемых источниках водоснабжения 15
2.6 Зоны санитарной охраны источников водоснабжения 15
2.7 Описание и характеристика систем водоснабжения 16
2.7.1 Насосная станция и резервуары запаса воды 16
2.7.2 Наружные сети 17
2.7.3 Внутренние сети зданий и сооружений 17
2.7.4 Пожаротушение 18
2.8 Расчетный (проектный) расход воды на хозяйственно-питьевые нужды, в том числе на автоматическое пожаротушение и техническое водоснабжение, включая оборотное 18
2.8.1 Хозяйственно-питьевые нужды 18
2.8.2 Противопожарные нужды 19
2.9 Сведения о фактическом и требуемом напоре в сети водоснабжения, проектных решениях и инженерном оборудовании, обеспечивающих создание требуемого напора воды 20
2.10 Сведения о материалах труб систем водоснабжения и мерах по их защите от агрессивного воздействия грунтов и грунтовых вод, способах прокладки 23
2.10.1 Внутренние сети 23
2.10.2 Наружные сети 24
2.10.3 Колодцы 25
2.11 Испытание трубопроводов 25
2.12 Сведения о качестве воды 26
2.13 Перечень мероприятий по обеспечению установленных показателей качества воды для различных потребителей 26
2.13.1 Описание технологической схемы 27
2.13.2 Состав технологического оборудования 27
2.13.3 Описание установки 30
2.13.4 Качество очищенной воды 31
2.14 Перечень мероприятий по резервированию воды 31
2.15 Перечень мероприятий по учету водопотребления 32
2.16 Описание системы автоматизации водоснабжения 33
2.17 Описание системы горячего водоснабжения 35
2.18 Оборотное водоснабжение 36
2.19 Расчет водопотребления компрессорной станции 37
2.20 Расчет водопотребления насосной станции 41
2.21 Сравнительная таблица соответствия/несоответствия параметров систем водоснабжения и пожаротушения нормативным документам 42

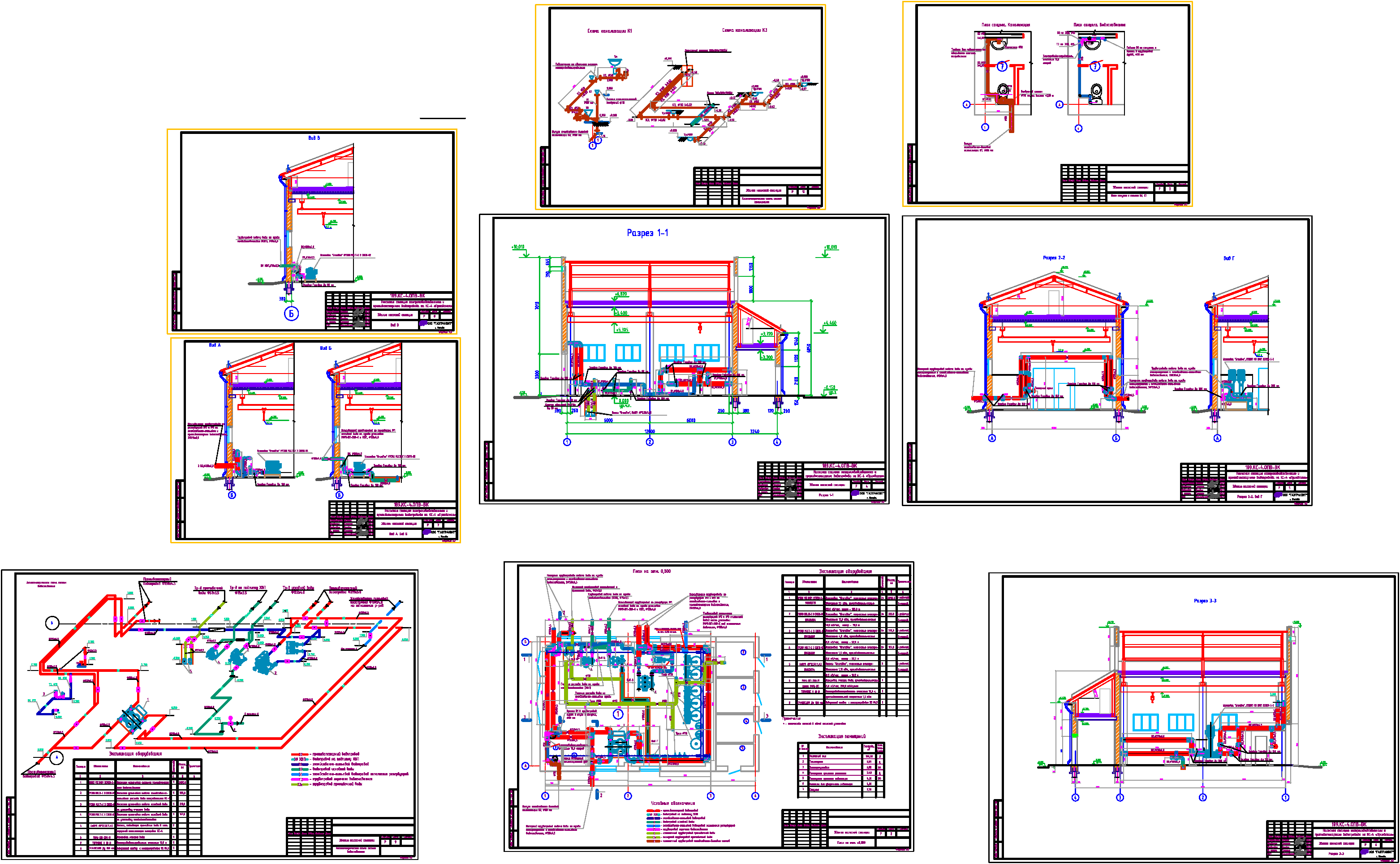

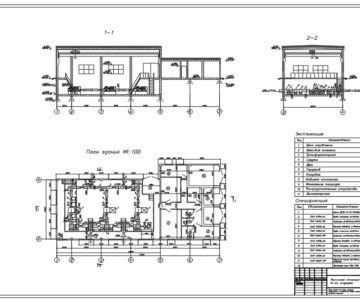

Состав: Общие данные, планы, разрезы, схемы (в том числе принципиальная), спецификация, объемы работ и пояснительная записка Язык документа

Софт: AutoCAD 14

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Насосная станция 2-го подъема с установкой очистки воды

НС с очисткой\ВК.1.dwg
НС с очисткой\ВК.2-10.dwg
НС с очисткой\ВК.ВР изм.2.dwg
НС с очисткой\ВК.ОЛ.1.doc
НС с очисткой\ВК.ОЛ.2.doc
НС с очисткой\ВК.ОЛ.3.doc
НС с очисткой\ВК.ОЛ.4.doc
НС с очисткой\ВК.ОЛ.5.doc
НС с очисткой\ВК.ОЛ.6.doc
НС с очисткой\ВК.ОЛ.7.doc
НС с очисткой\ВК.С изм.2.docx
НС с очисткой\ПЗ Вода.doc
НС с очисткой\Принципиальная схема.dwg
НС с очисткой\Схема очистки.pdf
