Проектирование насосной станции 2 – ого подъёма для водоснабжения поселка Голиково Московской области

РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ –
МСХА имени К.А. ТИМИРЯЗЕВА
Кафедра сельскохозяйственного водоснабжения и водоотведения
Учебная дисциплина «Насосные станции водоснабжения и водоотведения»

КУРСОВОЙ ПРОЕКТ
Проектирование насосной станции 2 – ого подъёма для водоснабжения поселка Голиково Московской области
2018 год

Цель работы: запроектировать насосные станции 2 – ого подъёма для системы водоснабжения населенного пункта Голиково Московской области.

В результате работы: разработаны способы проектирования насосных станций 2 – ого подъёма для систем водоснабжения.

Область применения результатов: насосные станции систем водоснабжения.

Выводы: основное назначение проектируемой насосной станции – подача воды бытового качества для нужд населения поселка Голиково Московской области, для повышения уровня населения, развитие промышленности и населенного пункта в целом.

Оглавление
ВВЕДЕНИЕ 4
1 ПРИРОДНО – КЛИМАТИЧЕСКИЕ УСЛОВИЯ 5
1.1. МЕСТО РАСПОЛОЖЕНИЕ ОБЪЕКТА 5
1.2. КЛИМАТ 6
1.3. ГЕОЛОГИЧЕСКИЕ ДАННЫЕ ОБЪЕКТА 7
1.4. ГИДРОГЕОЛОГИЧЕСКИЕ ДАННЫЕ ОБЪЕКТА 8
2 РАСЧЕТНЫЕ РАСХОДЫ ВОДОПОТРЕБЛЕНИЯ 11
2.1 РАСХОД ВОДЫ НА ХОЗБЫТОВЫЕ НУЖДЫ НАСЕЛЕНИЯ 12
3. ОПРЕДЕЛЕНИЕ ПОДАЧИ И КОЛИЧЕСТВА НАСОСОВ, И РЕГУЛИРУЮЩИЕ ЕМКОСТИ ВОДОНАПОРНОЙ БАШНИ 13
3.1 НАЗНАЧЕНИЕ РЕЖИМОВ ВОДОПОТРЕБЛЕНИЯ 13
3.2 НАЗНАЧЕНИЕ РЕЖИМОВ РАБОТЫ НАСОСОВ 15
3.3 ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ РЕГУЛИРУЮЩЕЙ ЕМКОСТИ ВОДОНАПОРНОЙ БАШНИ 17
4 РАСЧЕТНЫЙ НАПОР НАСОСНОЙ СТАНЦИИ 19
4.1 ОПРЕДЕЛЕНИЕ РАСЧЕТНОГО НАПОРА ОСНОВНЫХ НАСОСОВ 19
5 ВЫБОР ОСНОВНОГО ГИДРОМЕХАНИЧЕСКОГО И ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ 22
5.1 ВЫБОР ОСНОВНОГО ГИДРОМЕХАНИЧЕСКОГО ОБОРУДОВАНИЯ 22
5.2 ВЫБОР ОСНОВНОГО ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ 25
6 КОМПОНОВКА И ОПРЕДЕЛЕНИЕ РАЗМЕРОВ ЗДАНИЯ НАСОСНОЙ СТАНЦИИ. 26
6.1 ОПРЕДЕЛЕНИЕ ОТМЕТКИ ОСИ НАСОСА. 26
6.2 ВЫБОР ТИПА ЗДАНИЯ НАСОСНОЙ СТАНЦИИ. 27

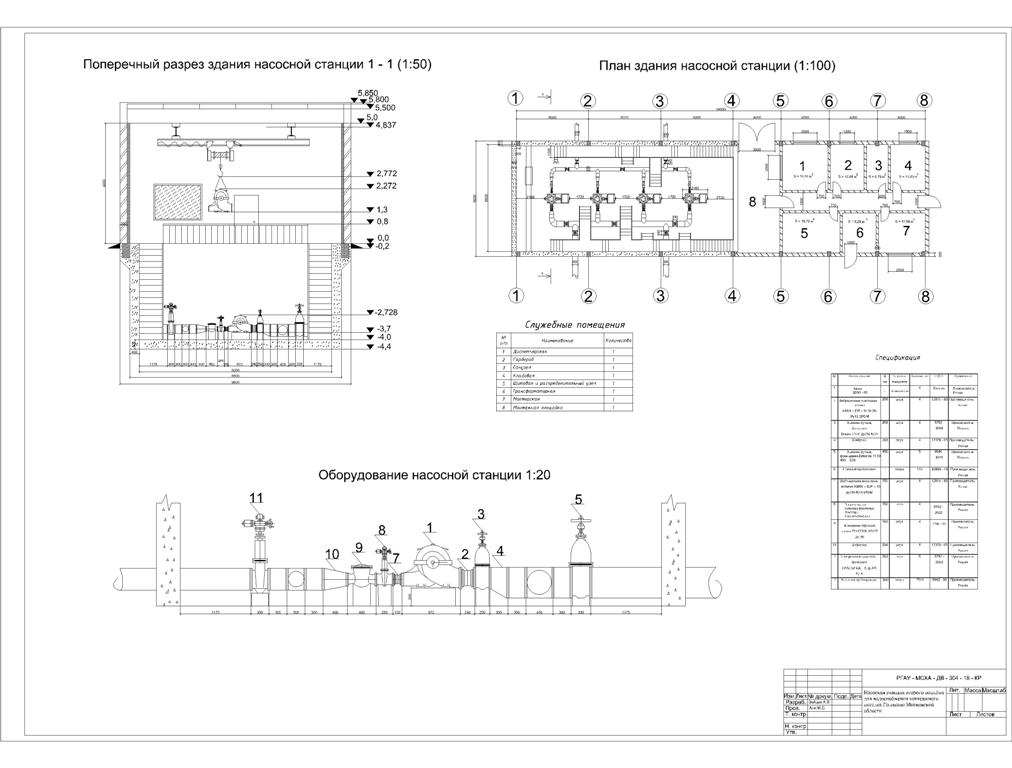

6.3 ТЕХНОЛОГИЧЕСКАЯ СХЕМА НАСОСНОЙ СТАНЦИИ ПОКАЗАЗАНА НА РИСУНКЕ 6.2.1 28
6.4 ОПРЕДЕЛЕНИЕ РАЗМЕРОВ ЗДАНИЯ НАСОСНОЙ СТАНЦИИ 35
6.4.1 ОПРЕДЕЛЕНИЕ ШИРИНЫ ЗДАНИЯ НАСОСНОЙ СТАНЦИИ 36
6.4.2 ОПРЕДЕЛЕНИЕ ШИРИНЫ НАЗЕМНОЙ ЧАСТИ 37
6.4.3 ОПРЕДЕЛЕНИЕ ШИРИНЫ ПОДЗЕМНОЙ ЧАСТИ 38
6.4.4 ОПРЕДЕЛЕНИЕ ВЫСОТЫ ЗДАНИЯ ПОДЗЕМНОЙ ЧАСТИ 39
6.4.5 ОПРЕДЕЛЕНИЕ ВЫСОТЫ НАДЗЕМНОЙ ЧАСТИ 40
6.4.6 ОПРЕДЕЛЕНИЕ ВЫСОТЫ КОЛОННЫ 41
6.4.7 ОПРЕДЕЛЕНИЕ ДЛИНЫ ЗДАНИЯ НАСОСНОЙ СТАНЦИИ 42
7 ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ 44
7.1 ДРЕНАЖНЫЕ НАСОСНЫЕ УСТАНОВКИ 45
7.2 ВЫБОР ВОДОМЕРОВ 47
7.3 ВНУТРЕННИЕ САНИТАРНО – ТЕХНИЧЕСКИЕ СИСТЕМЫ 48
7.4 РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА 49
8 СПЕЦИФИКАЦИЯ 50
ЗАКЛЮЧЕНИЕ 52
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 53

Состав: Чертеж, записка Язык документа

Софт: AutoCAD 2018
