Проектирование водопроводной насосной станции II подъёма

Пермский национальный исследовательский политехнический университет, Кафедра теплогазоснабжения, вентиляции и водоснабжения, водоотведения", Курсовой проект по дисциплине «Система транспортировки воды», На тему: "Проектирование водопроводной насосной станции II подъёма", Пермь 2017

Исходные данные Суточный расход 11,0 м3, коэффициент часовой неравномерности 1,6, надежность станции 3, длина всасывающей линии 15м.
Целью работы является расчёт и проектирование насосной станции 2-го подъёма, что включает подбор и компоновку технологического оборудования станции, построение необходимых планов и разрезов.
Содержание
1. Исходные данные
2.Определение максимального и минимального водопотребления в сутки
3. Определение количества жителей
4. Подбор количества и диаметра водоводов
5.Построение характеристики сети, подбор насосов
5.1 Характеристика водопроводной сети
5.2 Подбор насосов
6. Определение объёма резервуара
7.Определение размеров здания насосной станции
7.1 Компоновка насосной станции
7.2 Определение отметки пола насосной станции
7.3 Определение высоты машинного отделения насосной станции
8. Подбор электродвигателя
9. Определение высоты насосной станции
10. Подбор вакуумного насоса
11. Технико – экономические расчеты насосной станции
12. Литература

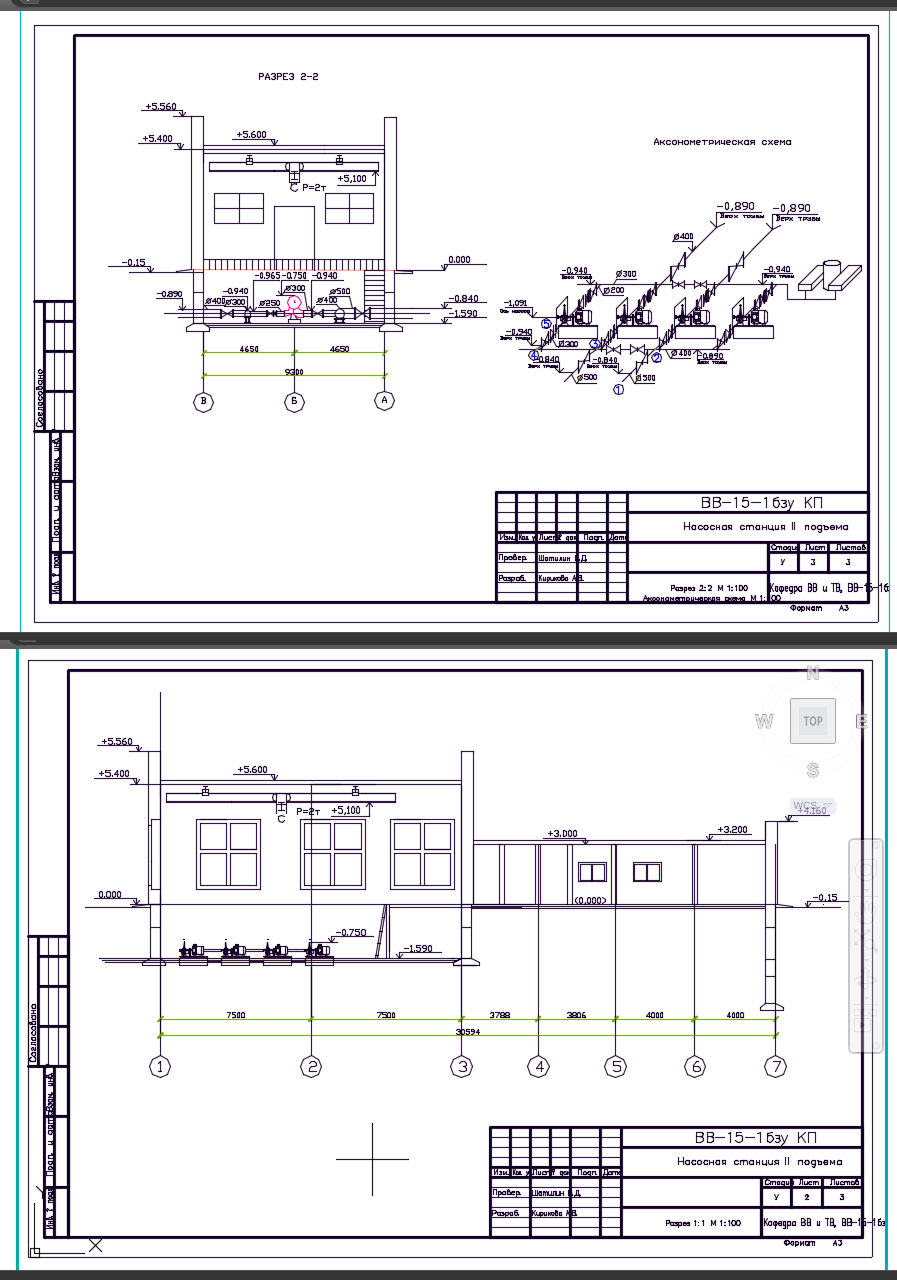

Состав: ПЗ, План насосной станции II подъема М 1:100, Разрез 1:1 М 1:100, Разрез 2:2 М 1:100, Аксонометрическая схема М 1:100 Язык документа

Софт: AutoCAD 2010

Сайт: www

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проектирование водопроводной насосной станции II подъёма

НАСОСЫ.dwg
ПЗ.docx
