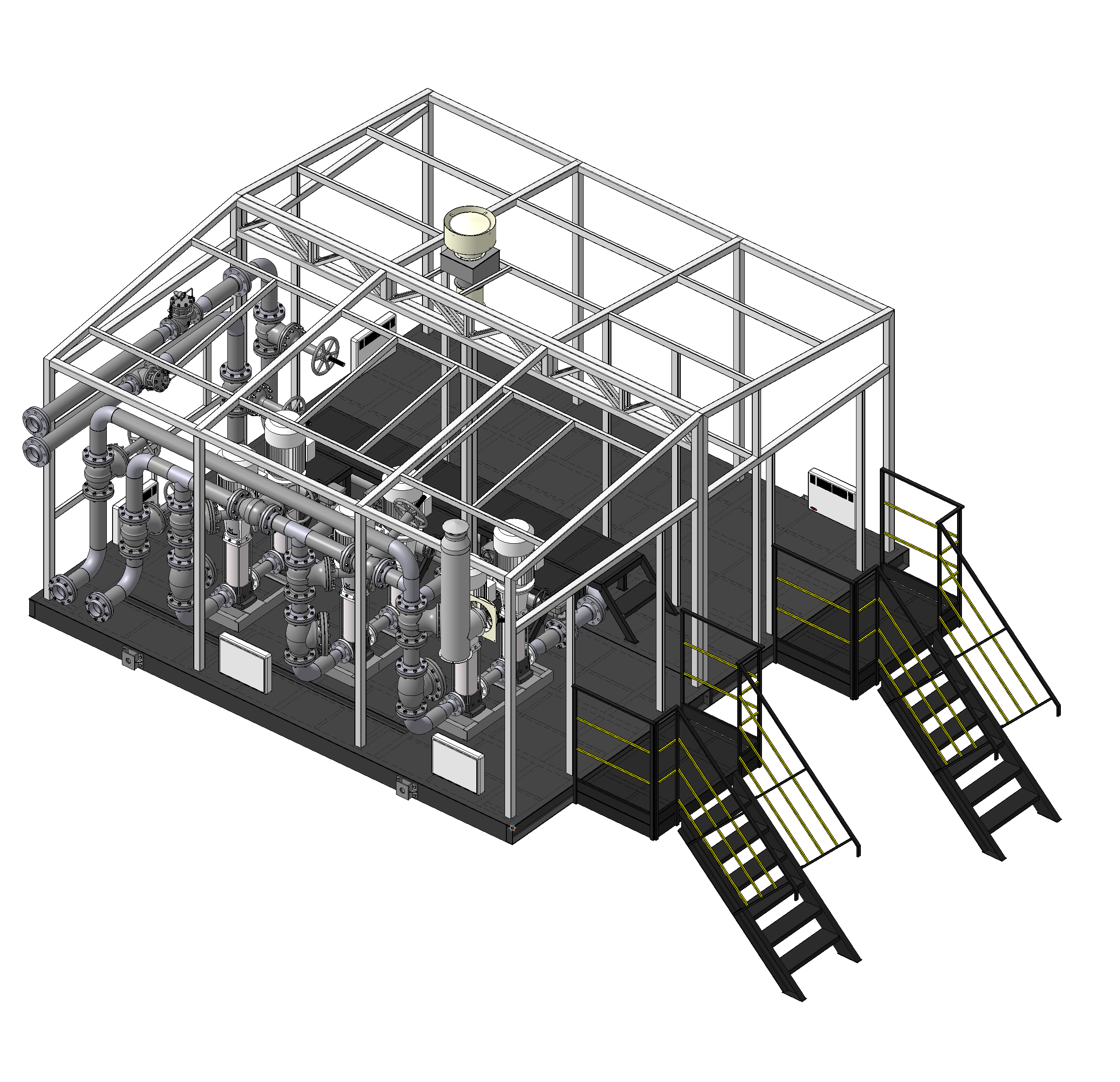

Насосная станция II подъема

Насосная станция II подъема предназначена для подачи воды от системы водопровода технической воды.

Состав: 3D-модель Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Опора дефлектора.m3d
Площадка переходная доп.m3d
Площадка переходная.m3d
Рама 1.m3d
Рама 2.m3d
Узел строповочный.m3d
!Сборка здания.a3d
Сборка Площадка переходная.a3d
Сборка Секция 1.a3d
Сборка Секция 2.a3d
Узел строповочный с болтами.a3d
Конструктивно-планировочные решения.cdw
