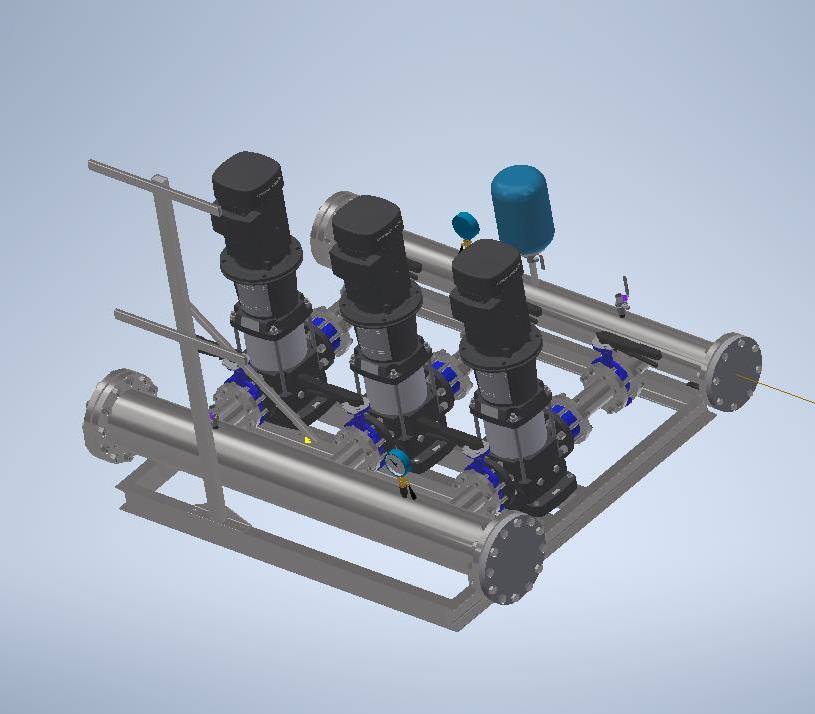

Насосная станция с тремя насосами. Всасывающий коллектор, напорный коллектор. Расширительный бак на 8 литров.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Насосы и насосные станции -
- Насосная станция CR-45-2-2
Насосная станция CR-45-2-2
0
2
194
1
0
60
Сообщить о проблеме
Автор
Beko_zver
Дата
08.06.2021
Язык
Русский
Состав
3D Сборка
Софт
Autodesk Inventor 2018
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
-
AKVA E2 CR45-2-2.100 СБ.0013.dwg
-
AKVA E2 CR45-2-2.100 СБ.0048.iam
-
AKVA E2 CR45-2-2.101.0014.ipt
-
AKVA E2 CR45-2-2.102-1.0001.dwg
-
AKVA E2 CR45-2-2.102.0005.dwg
-
AKVA E2 CR45-2-2.102.0026.ipt
-
AKVA E2 CR45-2-2.103.0005.dwg
-
AKVA E2 CR45-2-2.103.0015.ipt
-
AKVA E2 CR45-2-2.104.0004.dwg
-
AKVA E2 CR45-2-2.104.0019.ipt
-
AKVA E2 CR45-2-2.105.0010.ipt
-
AKVA E2 CR45-2-2.107.0018.ipt
-
AKVA E2 CR45-2-2.108.0003.dwg
-
AKVA E2 CR45-2-2.108.0005.ipt
-
AKVA E2 CR45-2-2.109.0001.ipt
-
AKVA E2 CR45-2-2.110.0013.ipt
-
-
AKVA E2 CR45-2-2.100 СБ.dwg
-
AKVA E2 CR45-2-2.100 СБ.iam
-
AKVA E2 CR45-2-2.101.ipt
-
AKVA E2 CR45-2-2.102-1.dwg
-
AKVA E2 CR45-2-2.102.dwg
-
AKVA E2 CR45-2-2.102.ipt
-
AKVA E2 CR45-2-2.103.dwg
-
AKVA E2 CR45-2-2.103.ipt
-
AKVA E2 CR45-2-2.104.dwg
-
AKVA E2 CR45-2-2.104.ipt
-
AKVA E2 CR45-2-2.105.ipt
-
AKVA E2 CR45-2-2.107.ipt
-
AKVA E2 CR45-2-2.108.dwg
-
AKVA E2 CR45-2-2.108.ipt
-
AKVA E2 CR45-2-2.109.ipt
-
AKVA E2 CR45-2-2.110.ipt
-
-
-
-
AKVA E3 CM10-2.200 СБ.0015.dwg
-
AKVA E3 CM10-2.200 СБ.0026.iam
-
AKVA E3 CM10-2.201.0004.dwg
-
AKVA E3 CM10-2.201.0024.ipt
-
AKVA E3 CM10-2.202.0007.dwg
-
AKVA E3 CM10-2.202.0012.ipt
-
Полусгон 15 AISI 316.0008.ipt
-
Фланец 1-80-16-1 ГОСТ 12820-80.0001.ipt
-
Фланец 1-150(Б)-16 ГОСТ 12820-80.0002.ipt
-
Фланец 1-200-16 ГОСТ 12820-80.0002.ipt
-
-
AKVA E3 CM10-2.200 СБ.dwg
-
AKVA E3 CM10-2.200 СБ.iam
-
AKVA E3 CM10-2.201.dwg
-
AKVA E3 CM10-2.201.ipt
-
AKVA E3 CM10-2.202.dwg
-
AKVA E3 CM10-2.202.ipt
-
Полусгон 15 AISI 316.ipt
-
Фланец 1-80-16 ГОСТ 12820-80.ipt
-
Фланец 1-80-16-1 ГОСТ 12820-80.ipt
-
Фланец 1-150(Б)-16 ГОСТ 12820-80.ipt
-
Фланец 1-200-16 ГОСТ 12820-80.ipt
-
-
-
-
AKVA E2 CHLF(T)4-40.203.0012.ipt
-
AKVA E3 CM10-2.300 СБ.0020.dwg
-
AKVA E3 CM10-2.300 СБ.0048.iam
-
AKVA E3 CM10-2.301.0007.dwg
-
AKVA E3 CM10-2.301.0030.ipt
-
AKVA E3 CM10-2.302.0004.dwg
-
AKVA E3 CM10-2.302.0016.ipt
-
Полусгон 15 AISI 316.0008.ipt
-
Труба 25x2x80 ГОСТ 10704-91.0001.dwg
-
Труба 25x2x80 ГОСТ 10704-91.0010.ipt
-
Фланец 1-80-16 ГОСТ 12820-80.0001.ipt
-
Фланец 1-100(А)-16 ГОСТ 12820-80.0002.ipt
-
-
AKVA E2 CHLF(T)4-40.203.dwg
-
AKVA E2 CHLF(T)4-40.203.ipt
-
AKVA E3 CM10-2.300 СБ.dwg
-
AKVA E3 CM10-2.300 СБ.iam
-
AKVA E3 CM10-2.301.dwg
-
AKVA E3 CM10-2.301.ipt
-
AKVA E3 CM10-2.302.dwg
-
AKVA E3 CM10-2.302.ipt
-
Полусгон 15 AISI 316.ipt
-
Труба 25x2x80 ГОСТ 10704-91.dwg
-
Труба 25x2x80 ГОСТ 10704-91.ipt
-
Фланец 1-80-16 ГОСТ 12820-80.ipt
-
Фланец 1-100(А)-16 ГОСТ 12820-80.ipt
-
-
-
AKVA E2 CR45-2-2.000 СБ.0023.dwg
-
AKVA E2 CR45-2-2.000 СБ.0034.iam
-
CR 45-2-2.0002.ipt
-
Болт 2 M10×30 (S16) ГОСТ 15589-70.0002.ipt
-
Болт 2 M12×75 (S18) ГОСТ 15589-70.0002.ipt
-
Болт 2 M16×80 (S24) ГОСТ 15589-70.0001.ipt
-
Болт 2 M20×90 (S30) ГОСТ 15589-70.0001.ipt
-
Болт 2 M20×90 (S30) ГОСТ 15589-70111.0001.ipt
-
Гайка 2 M10 ГОСТ 15526-70.0002.ipt
-
Гайка 2 M12 ГОСТ 15526-70.0002.ipt
-
Гайка 2 M16 ГОСТ 15526-70.0001.ipt
-
Гайка 2 M16 ГОСТ 15526-70.0002.ipt
-
Гайка 2 M20 ГОСТ 15526-70.0001.ipt
-
Глухой фланец DN100.0001.ipt
-
Глухой фланец DN150.0001.ipt
-
Глухой фланец DN200.0001.ipt
-
Кран 20 с водоотводным винтелем в-в.0001.ipt
-
Муфта 15 ГОСТ 8966-75.0008.ipt
-
Прокладка A-80-16 ГОСТ 15180-86.0002.ipt
-
Прокладка A-100-16 ГОСТ 15180-86.0002.ipt
-
Прокладка A-150-16 ГОСТ 15180-86.0001.ipt
-
Прокладка A-150-16 ГОСТ 15180-8611.0001.ipt
-
Прокладка A-200-16 ГОСТ 15180-86.0001.ipt
-
Фланец 1-100(А)-16 ГОСТ 12820-80.0002.ipt
-
Фланец 1-150(Б)-16 ГОСТ 12820-80.0001.ipt
-
Фланец 1-150(Б)-16 ГОСТ 12820-802.0002.ipt
-
Фланец 1-150(Б)-16 ГОСТ 12820-8011.0001.ipt
-
Фланец 1-200-16 ГОСТ 12820-80.0001.ipt
-
Шайба 10 ГОСТ 11371-78.0002.ipt
-
Шайба 10Л ГОСТ 6402-78.0002.ipt
-
Шайба 12 ГОСТ 11371-78.0002.ipt
-
Шайба 12Л ГОСТ 6402-78.0002.ipt
-
Шайба 16 ГОСТ 11371-78.0001.ipt
-
Шайба 16 ГОСТ 11371-78.0002.ipt
-
Шайба 20 ГОСТ 11371-78.0001.ipt
-
Шайба 20 ГОСТ 11371-78111.0001.ipt
-
Шпилька M16-6g×120 ГОСТ 22039-76.0002.ipt
-
Шпилька M16-6g×140 ГОСТ 22039-76.0002.ipt
-
-
-
-
ПНС Е3 CRE45-2-2.500 СБ.0016.dwg
-
ПНС Е3 CRE45-2-2.500 СБ.0029.iam
-
ПНС Е3 CRE45-2-2.501.0006.ipt
-
Фланец 1-80-16 ГОСТ 12820-80.0002.ipt
-
Фланец 1-80-16-1 ГОСТ 12820-80.0002.ipt
-
-
ПНС Е3 CRE45-2-2.500 СБ.dwg
-
ПНС Е3 CRE45-2-2.500 СБ.iam
-
ПНС Е3 CRE45-2-2.501.ipt
-
Фланец 1-80-16 ГОСТ 12820-80.ipt
-
Фланец 1-80-16-1 ГОСТ 12820-80.ipt
-
-
-
-
АКВА НС Е4 СМ10-3.400.0015.dwg
-
АКВА НС Е4 СМ10-3.400.0036.iam
-
АКВА НС Е4 СМ10-3.401.0005.dwg
-
АКВА НС Е4 СМ10-3.401.0011.ipt
-
АКВА НС Е4 СМ10-3.402.0007.ipt
-
АКВА НС Е4 СМ10-3.403.0008.ipt
-
АКВА НС Е4 СМ10-3.404.0005.dwg
-
АКВА НС Е4 СМ10-3.404.0024.ipt
-
АКВА НС Е4 СМ10-3.405.0003.dwg
-
АКВА НС Е4 СМ10-3.405.0008.ipt
-
АКВА НС Е4 СМ10-3.406.0002.dwg
-
АКВА НС Е4 СМ10-3.406.0008.ipt
-
АКВА НС Е4 СМ10-3.407.0007.ipt
-
-
АКВА НС Е4 СМ10-3.400.dwg
-
АКВА НС Е4 СМ10-3.400.iam
-
АКВА НС Е4 СМ10-3.401.dwg
-
АКВА НС Е4 СМ10-3.401.ipt
-
АКВА НС Е4 СМ10-3.402.ipt
-
АКВА НС Е4 СМ10-3.403.ipt
-
АКВА НС Е4 СМ10-3.404.dwg
-
АКВА НС Е4 СМ10-3.404.ipt
-
АКВА НС Е4 СМ10-3.405.dwg
-
АКВА НС Е4 СМ10-3.405.ipt
-
АКВА НС Е4 СМ10-3.406.dwg
-
АКВА НС Е4 СМ10-3.406.ipt
-
АКВА НС Е4 СМ10-3.407.ipt
-
-
AKVA E2 CR45-2-2.000 СБ.dwg
-
AKVA E2 CR45-2-2.000 СБ.iam
-
AKVA E2 CR45-2-2.000 СБ.pdf
-
AKVA E2 CR45-2-2.000 СБ 1.pdf
-
CR 45-2-2.ipt
-
Бак 8л + Кран 20 с ВОВ + 20 резьба.ipt
-
Болт 2 M10×30 (S16) ГОСТ 15589-70.ipt
-
Болт 2 M12×75 (S18) ГОСТ 15589-70.ipt
-
Болт 2 M16×80 (S24) ГОСТ 15589-70.ipt
-
Болт 2 M20×90 (S30) ГОСТ 15589-70.ipt
-
Болт 2 M20×90 (S30) ГОСТ 15589-70111.ipt
-
Гайка 2 M10 ГОСТ 15526-70.ipt
-
Гайка 2 M12 ГОСТ 15526-70.ipt
-
Гайка 2 M16 ГОСТ 15526-70.ipt
-
Гайка 2 M20 ГОСТ 15526-70.ipt
-
Глухой фланец DN100.ipt
-
Глухой фланец DN150.ipt
-
Глухой фланец DN200.ipt
-
Двухстворчатый обратный клапан FAF 2350 DN80.ipt
-
Дисковый затвор FAF 3600 DN80.ipt
-
Корпус Манометра.ipt
-
Кран 20 с водоотводным винтелем в-в.ipt
-
Кран трехходовой М20х1,5-G0.5.ipt
-
Муфта 15 ГОСТ 8966-75.ipt
-
Прокладка A-80-16 ГОСТ 15180-86.ipt
-
Прокладка A-100-16 ГОСТ 15180-86.ipt
-
Прокладка A-150-16 ГОСТ 15180-86.ipt
-
Прокладка A-150-16 ГОСТ 15180-8611.ipt
-
Прокладка A-200-16 ГОСТ 15180-86.ipt
-
Удлинитель L-25 Dn 15 в-н.ipt
-
Фланец 1-100(А)-16 ГОСТ 12820-80.ipt
-
Фланец 1-150(Б)-16 ГОСТ 12820-80.ipt
-
Фланец 1-150(Б)-16 ГОСТ 12820-802.ipt
-
Фланец 1-150(Б)-16 ГОСТ 12820-8011.ipt
-
Фланец 1-200-16 ГОСТ 12820-80.ipt
-
Шайба 10 ГОСТ 11371-78.ipt
-
Шайба 10Л ГОСТ 6402-78.ipt
-
Шайба 12 ГОСТ 11371-78.ipt
-
Шайба 12Л ГОСТ 6402-78.ipt
-
Шайба 16 ГОСТ 11371-78.ipt
-
Шайба 20 ГОСТ 11371-78.ipt
-
Шайба 20 ГОСТ 11371-78111.ipt
-
Шпилька M16-6g×120 ГОСТ 22039-76.ipt
-
Шпилька M16-6g×140 ГОСТ 22039-76.ipt
-
кран на 15 ручка рычаг в-в с водоотводным вентелем.ipt
-
