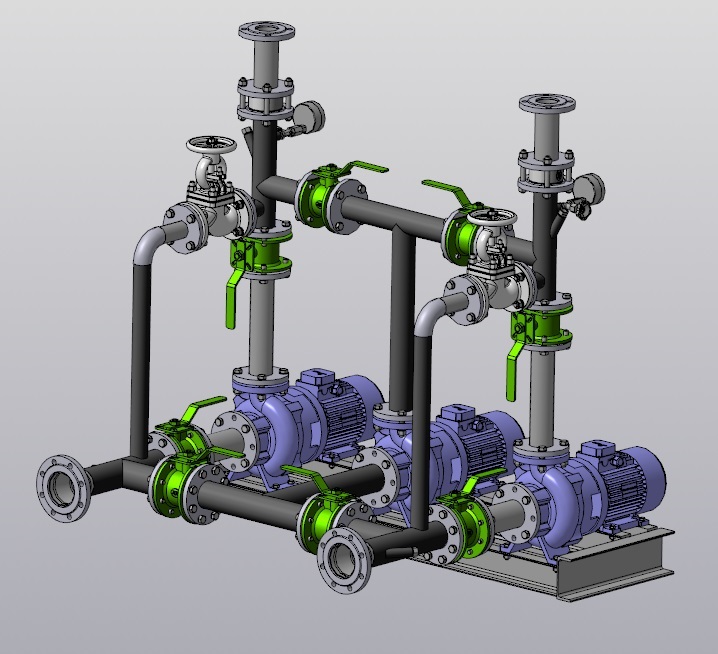

Насосная станция предназначена для перекачивания двух независимых потоков с одним резервным насосом, позволяет быстро переключить один из потоков на резервный насос. Применены насосы КМ 80-65-160. Возможное применение в системах охлаждения воды с независимым контуром градирни. Подача каждого контура 50 куб.м/час, напор 32м.в.ст., мощность каждого насоса 7,5 кВт. Имеется возможность регулировать производительность каждого контура отдельно (без частотного преобразователя), через байпасные линии. Станция была изготовлена в разных вариантах производительности, работает на нескольких предприятиях.
