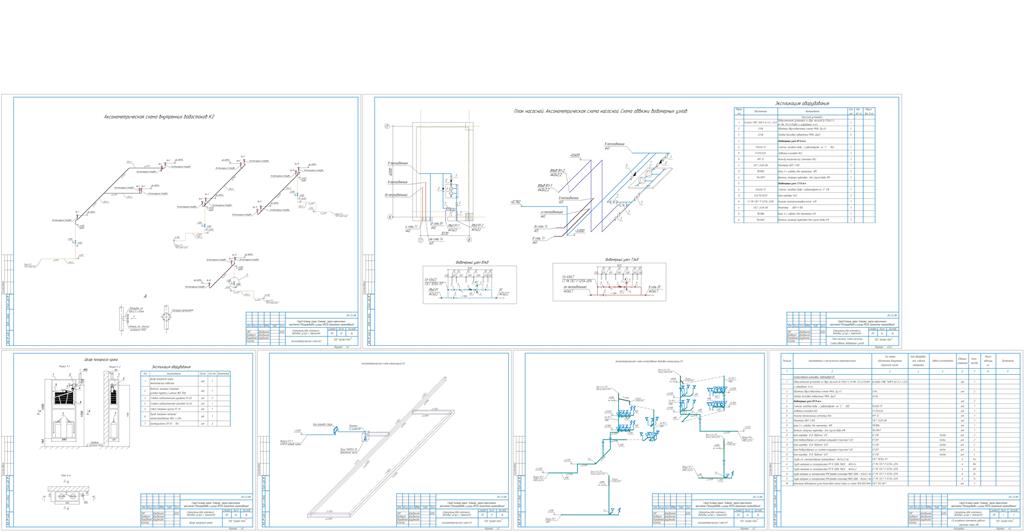

В проекте представлена система оборотного водоснабжения в составе рабочих чертежей здания комплекса бытовых услуг. Используется система УКО-2 для очистки оборотной воды.
Общие указания
Проект водоснабжения и канализации выполнен на основании:
- задания заказчика на проектирование;
- технических условий №3-6/534 от 05.04.2024 г., выданных ГКП "Астана Су Арнасы".
Проект разработан в соответствии с положениями СН РК 4.01-01-2011 "Внутренний водопровод
и канализация зданий и сооружений", СП РК 4.01-101-2012 "Внутренний водопровод и канализация
зданий и сооружений", СП РК 3.03-106-2014 "Предприятия по ремонту и техническому обслуживанию
автомобильного транспорта", СанПиН РК "Санитарно-эпидемиологические требования к содержанию
и эксплуатации моек, станций (мастерских) технического обслуживания и ремонта автомобильных
транспортных средств", утвержденных приказом И.о. Министра здравоохранения Республики Казахстан
от 10 июля 2006 г. N 295.
Монтаж, испытания и приемку санитарно-технических систем производить в соответствии с
положениями СН РК 4.01-02-2013 и СП РК 4.01-102-2013.

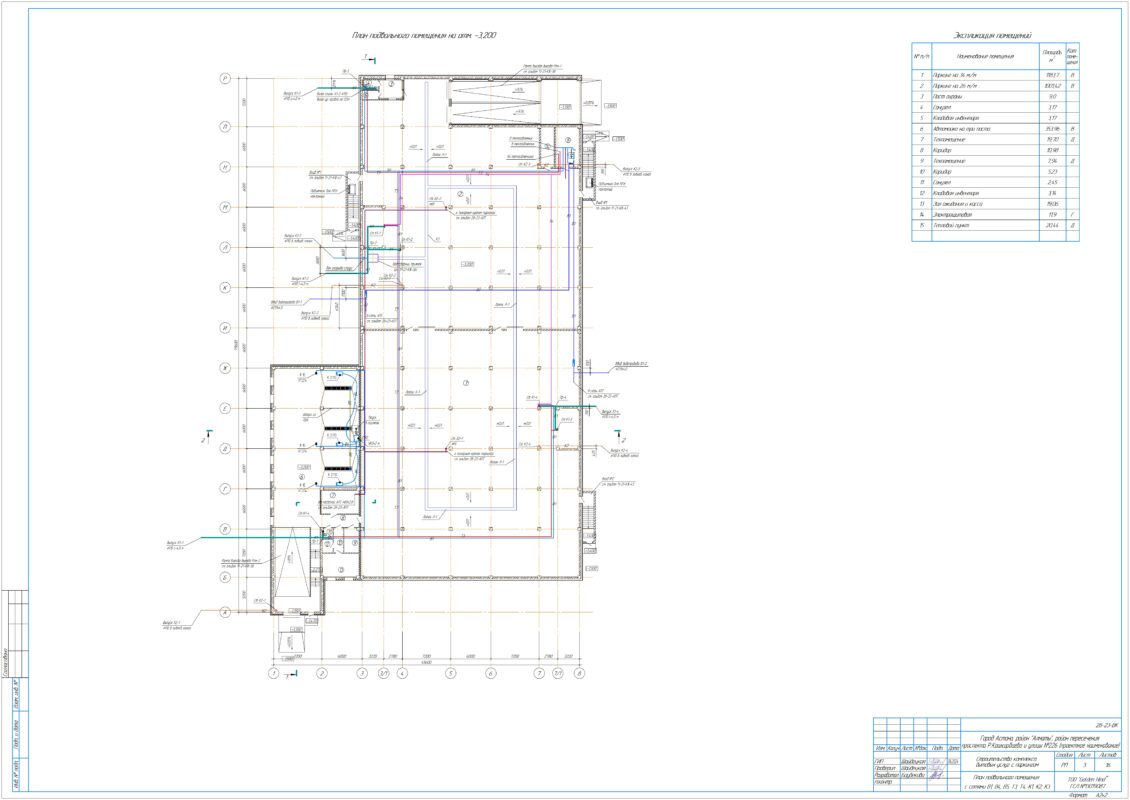

В данном проекте представлен комплекс бытовых услуг с паркингом. Комплекс запроектирован с
цоколем и техническим этажом.. . В состав здания комплекса входят паркинг, автомойка на 3 поста
и офисные помещения. Пропускная способность моек составляет 3 единицы легкового автотранспорта в час.
Проектируемое здание оборудуется системами: объединенного хозяйственно-питьевого
противопожарного водопровода В1, оборотного водопровода В4, В5, горячего водопровода Т3,
хозяйственно-бытовой канализации К1, дождевой канализацией К2 и производственной канализации К3.
Источник питания системы холодного водопровода - от существующих водопроводных сетей.
Учёт расхода воды осуществляется водомерным узлом, согласно технических условий
установленном на вводе здания.
Водопровод
Источник питания системы внутреннего водопровода - наружные водопроводные сети.
Хозяйственно- питьевой водопровод совмещен с внутренним противопожарным водопроводом.
Систему монтировать из труб напорных из полипропилена PPR (рандом сополимер) PN 20 SDR 6
по СТ РК ГОСТ Р 52134-2014. Труба стальная электросварная по ГОСТ 10704-91.
Горизонтальные трубопроводы проложить с уклоном 0,002 к местам спуска.
В местах прохода через строительные конструкции трубопроводы холодного водоснабжения проложить
в гильзах. Межтрубное пространство заделать минеральной ватой, смоченной в цементном растворе.
Для сокращения количества потребляемой воды в проекте предусмотрено устройство системы
оборотного водоснабжения.
В связи с тем, что объем здания от 25 000 м3 до 50 000 м3, на внутренний противопожарный водопровод
требуется 2 струи с минимальным расходом воды 2,5 л (СП РК 4.01-101-2012, п 4.2.7). Пожарные краны запитаны
от магистрельного трубопровода автоматической системы пожаротушения (см. альбом 28-23-АПТ)
Противопожарный водопровод
Горячее водоснабжение
Потребление горячей воды на хозяйственно-питьевые нужды запроектировано от теплообменника
уставновленного в индивидуальном тепловом пункте .
Систему монтировать из труб напорных из полипропилена PPR (рандом сополимер) PN 20 SDR 6
по СТ РК ГОСТ Р 52134-2014. Горизонтальные трубопроводы проложить с уклоном 0,002 к местам спуска.
В местах прохода через строительные конструкции трубопроводы горячего водоснабжения
проложить в гильзах. Межтрубное пространство заделать минеральной ватой, смоченной в
цементном растворе.
Произвести промывку трубопроводов систем холодного и горячего водоснабжения с хлорированием.
