Очистные сооружения с реактором доочистки и Уф обеззараживанием с рабочим объемом 50м3

Проект очистных сооружений на объем 50м3.
-Полная биологическая очистка + доочистка + УФ обеззараживание.
Комплекс по очистке хозяйственно-бытовыхсточных вод на базе "ТОПАЭРО-М/Е" производительностью 50 м3 в сутки

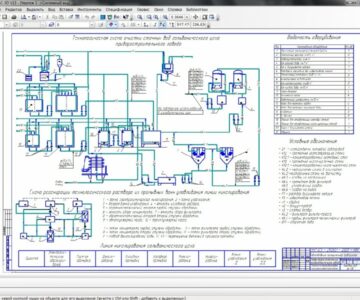

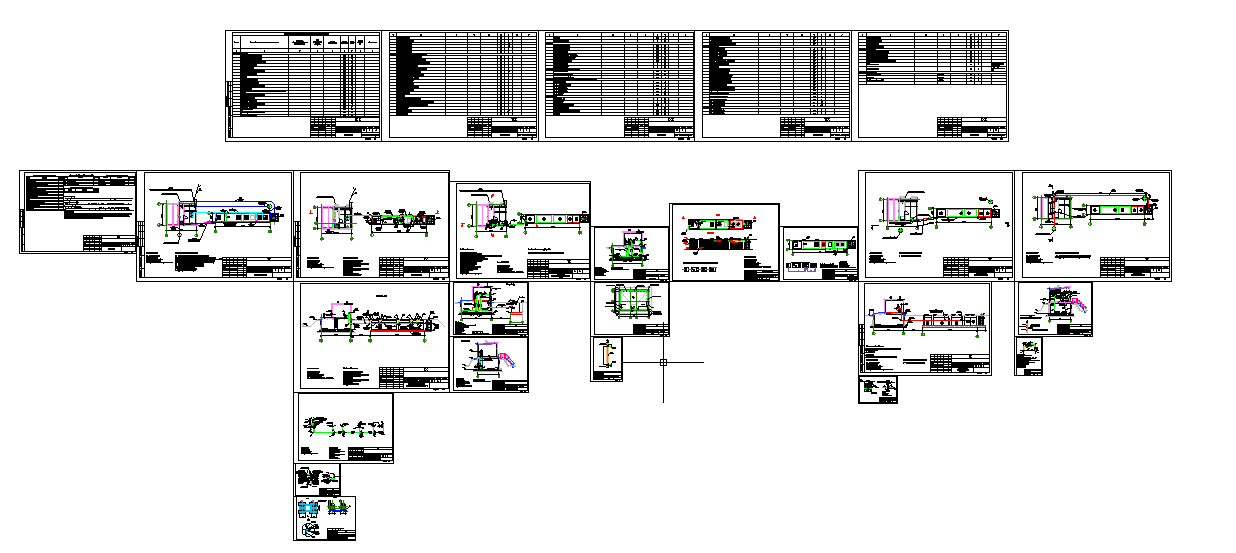

Состав: 1.Общие данные, 2. Сводный план сетей, 3. Подача воздуха, 4. Подача воздуха на блоки биологической очистки, 5. Аксонометрическая схема, 6.Обвязка воздуходувок, 7. Установка воздуходувок на опоры. 8. Подача стоков на блоки биологической очистки, 9 Подача стоков на блоки биологической очистки Разрез2-2, 10. Подача стоков на блоки биологической очистки разрез 3-3, 11.Система гидросмыва, 12.Система гидросмыва (план), 13. Система гидросмыва Узел Г, 14. Обвязка блоков Биологической очистки, 15. Движения ила по блокам, 16. Подача реагентов в реактор доочистки, 17.-//- Разрез 4-4, 18.-//- Узел Г, 19. Подача воды на обеззараживание, 20.-//- Разрез 5-5, 21.Обвязка УФ. Язык документа

Софт: AutoCAD 2011

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Очистные сооружения с реактором доочистки и Уф обеззараживанием с рабочим объемом 50м3

Ме50м3.dwg
