Павильон насосной станции над артскважиной

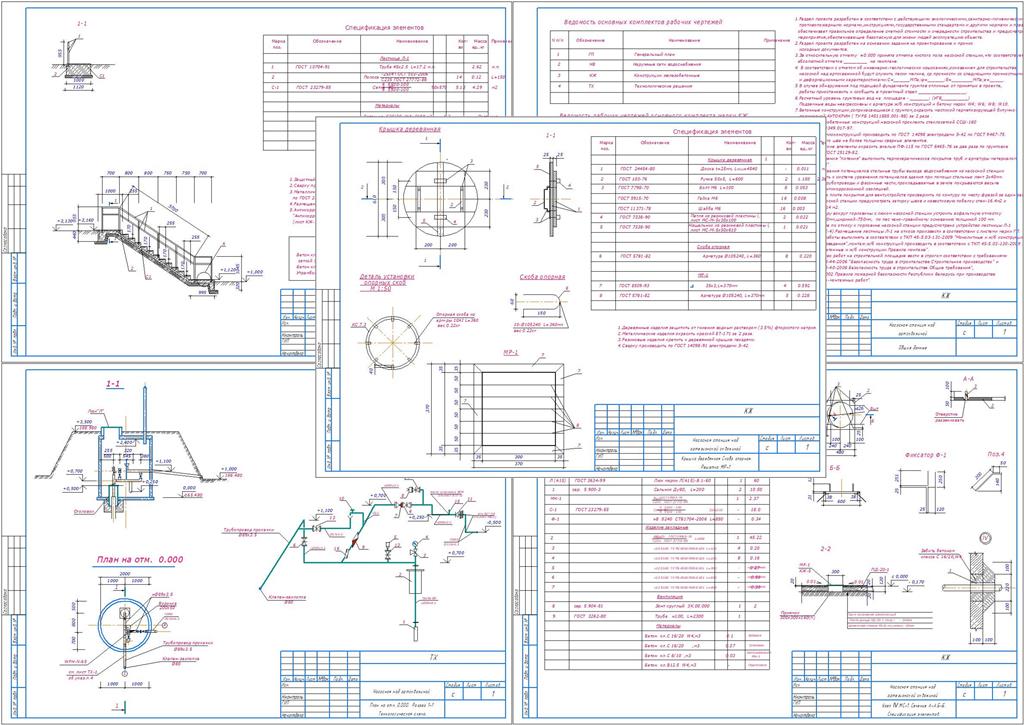

Лист 1. Раздел ТХ. Технологическая схема размещения технологического оборудования насосной станции.План на отметке 0.000. Разрез 1-1 (с обваловкой землей павильона).
Лист 2. Раздел КЖ. Узел IV; деталь МС-1; сечение А-А; сечение Б-Б. Спецификация элементов насосной станции.
Лист 3. Раздел КЖ. Лестница железобетонная. Спецификация элементов лестничного пролета. Конструкция узла "А". Разрезы.
Лист 4. Общие сведения по строительству насосной станции. Ведомости ссылочных материалов, рабочих чертежей, основных комплектов чертежей для проектов по бурению скважин.
Лист 5. Раздел КЖ. Устройство элементов насосной станции: решетки металлические МР-1; крышки деревянной; ходовых скоб. Спецификация элементов.

Состав: Технологическая схема, Спецификация, Общие сведения, Раздел КЖ Язык документа

Софт: КОМПАС-3D 12

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Павильон насосной станции над артскважиной

Лист 5.cdw
Лист 4.cdw
Лист 3.cdw
Лист 2.cdw
Лист 1.cdw
