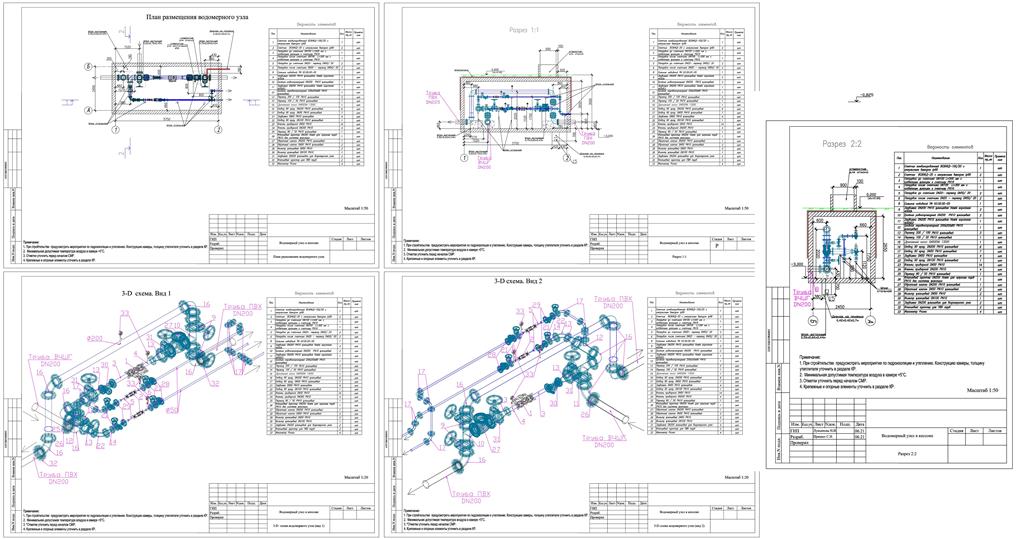

Проект водомерного узла с размерами и спецификацией для счетчиков:
- ВСХНКД-100/20 IP68 - 1 шт
- ВСХНД-20 IP68 - 2 шт.
В составе:
- план;
- разрезы;
- 3D вид.
Водомерный узел смонтирован в подземной камере для трубопроводов 200мм и 50 мм со всей арматурой.
Модель в формате dwg.
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- План, разрез и 3D модель водомерного узла.
План, разрез и 3D модель водомерного узла.
0
4
275
4
0
40
Автор
Павел
Грушковский
Дата
18.04.2023
Язык
Русский
Состав
3 D модель со спецификацией, планом и разрезами
Софт
AutoCAD 2013
Как открыть?
Содержимое архива
-
ACAD-3.Чертежи ВУ.dwg
