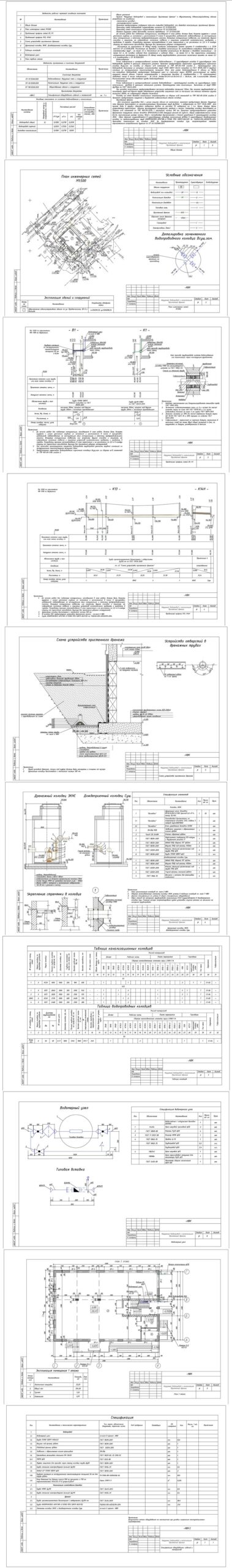

Проект НВК административного здания

Проект "Наружный водопровод и канализация. Пристенный дренаж" к двухэтажному Административному зданию разработан на основании:
-технических условий ;
-топографической съемки
Проектом предусмотрены следующие сети:хоз.-питьевой водопровод, хоз.-бытовая канализация, пристенный дренаж.
Прокладку сетей водопровода осуществлять согласно СП 31.13330.2012
Прокладку сетей канализации осуществлять согласно СП 32.13330.2012
Монтаж наружных сетей выполнять согласно требований СП 73.13330.2016
До начала работ все подземные коммуникации, находящиеся в зоне работ, должны быть вскрыты шурфами с целью уточнения глубины их заложения и расположения в плане в присутствии работников, ответственных за эксплуатацию этих коммуникаций, и отмечены предупредительными знаками. Вскрытые коммуникации подвесить или закрепить другим способом и защитить от повреждений; состояние подвесок и защитных устройств систематически проверять и приводить в порядок. Разработку траншеи непосредственно в зоне пересечения и на расстоянии по 2,0 м в каждую сторону от пересечения производить вручную без применения ударных инструментов.
Расстояние по горизонтали (в свету) между соседними инженерными сетями принято в соответствии с п. 12.36 таб.12.6 СП 42.13330.2016. Расстояния от бытовой и дождевой канализации до хозяйственно-питьевого водопровода из пластмассовых труб - не менее 1,5 м. Расстояния от бытовой канализации до дренажа и дождевой канализации - не менее 0,4 м, до силовых кабелей всех напряжений и кабелей связи - не менее 0,5 м. При пересечении инженерных коммуникаций расстояния по вертикали (в свету) между трубопроводами различного назначения принято не менее 0,2 м в соответствии с СП 18.13330.2011.
Водоснабжение.
Точка подключения к централизованной системе водоснабжения - в существующем колодце в существующие сети водопровода Ду50мм в границах земельного участка. Проектом предусмотрена перекладка существующего кирпичного колодца Всущ.зам. на колодец из сборных ж/б элементов по ТПР 901-09-11.84 альбом 2. Проектируемые сети водопровода выполнены из напорных полиэтиленовых труб ПЭ100 SDR17 50х3,0 питьевая по ГОСТ 18599-2001 в трубной изоляции из экструзионного пенополистерола толщиной 50мм. Для учета водопотребления в здании на вводе хоз.-питьевого водопровода предусмотрен водомерный узел со счетчиком марки ВСКМ15, расположенный за первой наружной стеной здания. Счетчик запроектирован с импульсным выходом. В соотвтетствии с ТУ гарантируемый свободный напор в точке подключения - 18 м.в.ст. Нпотр=10+3*(1-n)=10+3*(1-2) = 13м.в.ст., где n-количество этажей. Располагаемый напор обеспечивает нужды водопотребления.
Канализация.
Точка подключения к централизованной системе водоотведения - проектируемый колодец на существующих сетях канализации Ду150мм в границах земельного участка. Проектируемые сети канализации выполнены из труб НПВХ Ду110мм по ГОСТ 32413-2013.
При укладке канализации предусматривается песчаная подготовка толщиной 150мм. При засыпке трубопроводов из полимерных труб над верхом трубы обязательно устройство защитного слоя из песчаного или мягкого местного грунта толщиной 300мм, не содержащего твердых включений.
Колодец на сетях бытовой канализации запроектирован из сборных ж/б элементов по ТПР 902-09-22.84 альбом 2. Проектом предусмотрена наружная и внутренняя гидроизоляция стенок колодца.
Пристенный дренаж.
Для понижения грунтовых вод, с целью защиты здания от затопления, проектом предусмотрен дренаж. Наружные сети дренажа выполняются из хризотилцементных безнапорных труб Ду150мм с отверстиями по ГОСТ 31416-2009 . Для приема воды в трубах сверлятся отверстия Ду10мм из расчета 25 отверстий на 1 п.м. дрены. Вокруг дрены устраивается трёхслойная обсыпка фильтрующим материалом, гравием и песком. Смотровые колодцы выполняются из сборных ж/б элементов по ТПР 902-09-22.84 с отстойной частью 300 мм. Проектом предусматривается установка дренажного погружного насоса Grundfos DP10.50.09.Е.2.1.502 (текущий расход 6,6 куб.м/ч, общий гидростатический напор 12,41м, максимальный размер частиц 10мм) с поплавковым выключателем и блоком управления в проектируемом колодце 3КНС. Сброс дренажа осуществляется в существующую ливневую канализацию ф150мм в существующий дождеприемный колодец из предизолированных труб ИЗОПРОФЛЕКС-АРКТИК-У ПЭ100 ППУ SDR17-063/125 по ТУ2248-010-48532278-2014. Прокладка канализации от колодца 3КНС до дождеприемного колодца Сущ. запроектирована методом горизонтально-направленного бурения по СП 341.1325800.2017.
