Проект водоснабжения водоотведения

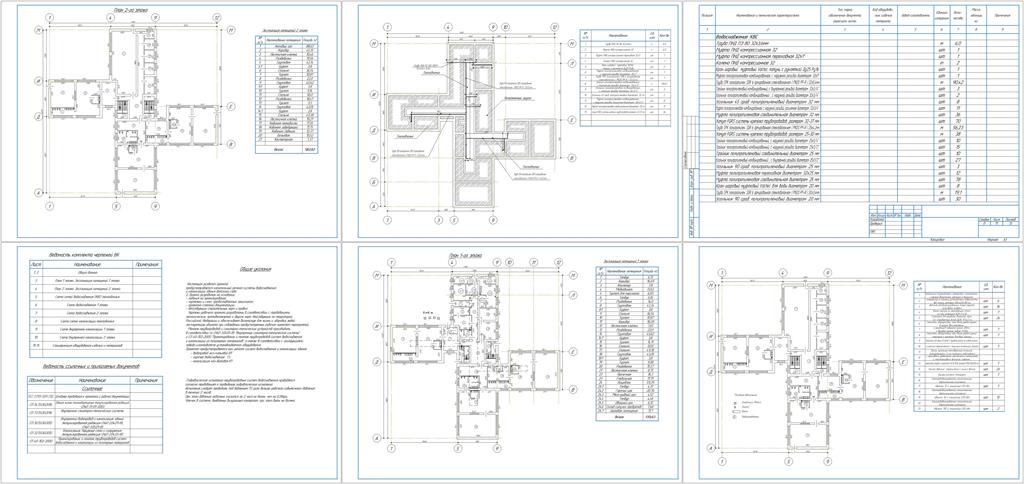

Проект водоснабжения и водоотведения для детского садика.

Водоснабжение
Сети водопровода проектируются:
- хоз-питьевой водопровод из полипропиленовых труб PP-R PN20
по ГОСТ Р 52134-2003
- водоснабжение разработано с привязкой к существующему вводу
в здание наружной сети из ПЭ трубопровода Ду 25, расположенному
в техподполье под полом 1 этажа. Для обеспечения отсутствия
протечек в месте присоединении к вводу следует заменить вводной
кран Ду25 с присоединением разъёмной комбинированной муфтой типа "американка".
- стояки В1 проектом предусмотрены из полипропиленовых труб PP-R PN20
диаметром 32х5,4мм., 25х4.2мм. c прокладкой по стене.
На сети предусмотрена установка запорной арматуры для отключения отдельных
участков на время ремонтных работ.
- разводка от стояков к сантехническому прибору производится полипропиленовыми
трубами PP-R PN20 диаметром 20х3,4мм. в местах прохода через строительные
конструкции трубы из полимерных материалов прокладываются в металлических гильзах
на диаметр больше, чем труба. Длина гильзы должна превышать толщину строительной
конструкции на толщину строительных отделочных материалов, а над поверхностью пола
возвышаться на 20мм. Расположение стыков труб в гильзах не допускается.
Пространство между гильзой и трубой заполняется мягким негорючим материалом с
таким расчетом, чтобы не припятствовать осевому перемещению трубопровода
при его линейных температурных деформациях.
- горизонтальная разводка трубопроводов от стояков к приборам проводится у
пола: трубопровод холодной воды на 100 мм выше чистого пола, а горячей воды - на 200 мм.
- вертикальные подводки к приборам: горячие - справа, холодные - слева.
- обратные клапаны устанавливают у водоподогревателей на трубопроводе,
подающем холодную воду.

Система канализации детского сада разработана с выходом в выпускной колодец
с подключением к сельской канализационной сети.
Сети канализации проектируются:
- хоз-бытовая канализация монтируется из ПВХ (поливинилхлоридных) труб
диаметром 50, 100, 150мм.
- канализационные трубы внутри здания прокладываются открыто с необходимым
уклоном, количеством ревизий и прочисток.
- все повороты разводящей магистрали системы канализации выполняются
с помощью отводов 90, 45.
- для присоединения сантехнических приборов к системе канализации
используются специальные резиновые манжеты соответствующего диаметра
для обеспечения герметичности системы, во избежания подтёков и запаха.
- в местах расположения ревизий и подключения к стоякам предусматриваются
люки или съёмные щиты для удобного обслуживания и прочистки.
- вентиляция системы хоз-бытовой канализации осуществляется через
канализационные вакумные клапана (аэраторы)
- в местах прохода через перекрытия пластиковых стояков канализации
выполнить в гильзах и заделать цементным раствором, стояки выше перекрытия
защитить цементным раствором толщиной 2-3 см на 8-10 см. Участки труб в местах
прохода через междуэтажное перекрытие перед заделкой цементным раствором следует
обернуть пергамином (толем. рубероидом и т.д.) в два слоя и обвязать шпагатом или
мягким негорючим материалом.
Монтаж трубопроводов выполнить в соответствии с требованиями
СП 30.13330.2012, СП 40-02-2000.
За относительную отметку 0.000 принята отметка чистого пола этажа.
Отметки трубопроводов относятся к осям труб.
Расстояния между креплениями трубопроводов принимаются по СП 30.13330.2012,
технической информации производителей труб.
Типы креплений приняты по типовым сериям и технической информации производителей труб.
