Проектирование бетонной плотины с уширенными швами

Кубанский государственный технологический университет
Инженерно-строительный факультет
Кафедра гидротехнических сооружений
Курсовой проект на тему: "ВОДОХРАНИЛИЩНЫЙ ГИДРОУЗЕЛ"

Проектируем бетонную плотину с уширенными швами.
Отметка гребня плотины – 183,651 м.
Ширину гребня плотины принимаем в зависимости от ширины дороги: b = 10 м.
Верховая грань плотины имеет заложение n = 0,15; низовая грань плотины имеет заложение m = 0,7.
Подпорные уровни имеют отметки:
НПУ = 180 м
ФПУ = 182 м
УМО = 160 м
Отметка дна русла реки Д = 98 м.
Глубина залегания коренных пород (граниты) в русле 5 м и их характеристики:
f = 0,74
c = 150 кПа.
Все нагрузки, действующие на плотину определены в п. 1.1 и изображены на рис. 1.2.
На подошве плотины предусмотрен зуб для уменьшения фильтрации, также преду-смотрена цементационная завеса, которая имеет:
глубину hц = 44,5 м
толщину tц = 6 м

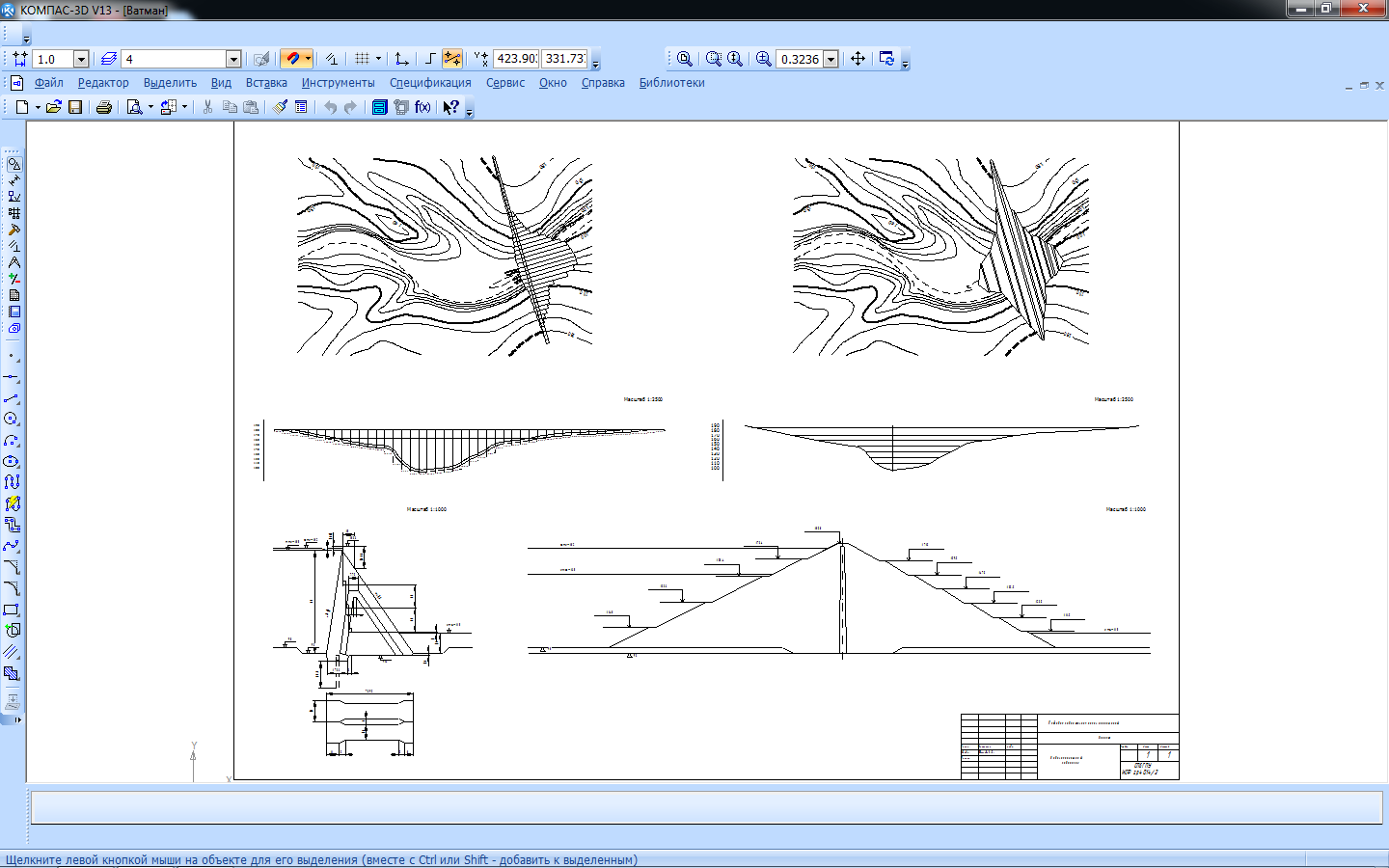

Состав: Водохранилищный узел (ВО), Эпюры, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проектирование бетонной плотины с уширенными швами

gts\Info.txt
gts\Ватман.dwg
gts\Ватман.frw
gts\Записка.doc
gts\К табл.wmf
gts\К табл_1.wmf
gts\Приложение 5.doc
gts\Приложение 9.doc
gts\Профиль.dwg
gts\Профиль.frw
gts\Рис. 1.1.dwg
gts\Рис. 1.1.frw
gts\Рис. 1.2.dwg
gts\Рис. 1.2.frw
gts\Рис. 1.3.dwg
gts\Рис. 1.3.frw
gts\Рис. 1.4.dwg
gts\Рис. 1.4.frw
gts\Рис. 2.1.dwg
gts\Рис. 2.1.frw
