Проектирование глухой и водосливной бетонных плотин гидротехнического узла

ДВФУ, Политехнический институт, Курсовой проект на тему " Проектирование глухой и водосливной бетонных плотин гидротехнического узла"
Владивосток 2020

План реки в створе гидроузла № 15
2. Геологические условия в тальвеге створа: галечник 1,80; разрушенная скала 3,60; тре-
щиноватая скала 72,00;
3. Гидрологические данные по створу гидроузла №15.
4. Кривая связи расходов и глубин в створе № 15.
5. Превышение нормального подпорного уровня воды в водохранилище над отметкой земли в тальвеге (ΔНПУ) 99,00.
6. Превышение формированного подпорного уровня воды в водохранилище над отметкой земли в тальвеге (ΔФПУ) 102,00 .
7. Превышение уровня мёртвого объёма (ΔУМО) 66,00.
8. Расчётные скорости ветра: W1%= 28,0, W2%= 26,5, W4%= 21,5, W20%= 17,5, W30%= 14,0,
W50%= 11,0.
9. Длина водохранилища по направлению главных ветров, км 5.
Целью курсового проекта является ознакомление с методами проектирова-
ния бетонных плотин на скальных основаниях и закрепление на конкретном при-
мере теоретического материала.
В курсовом проекте разрабатывается:

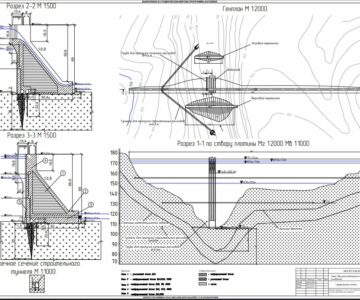

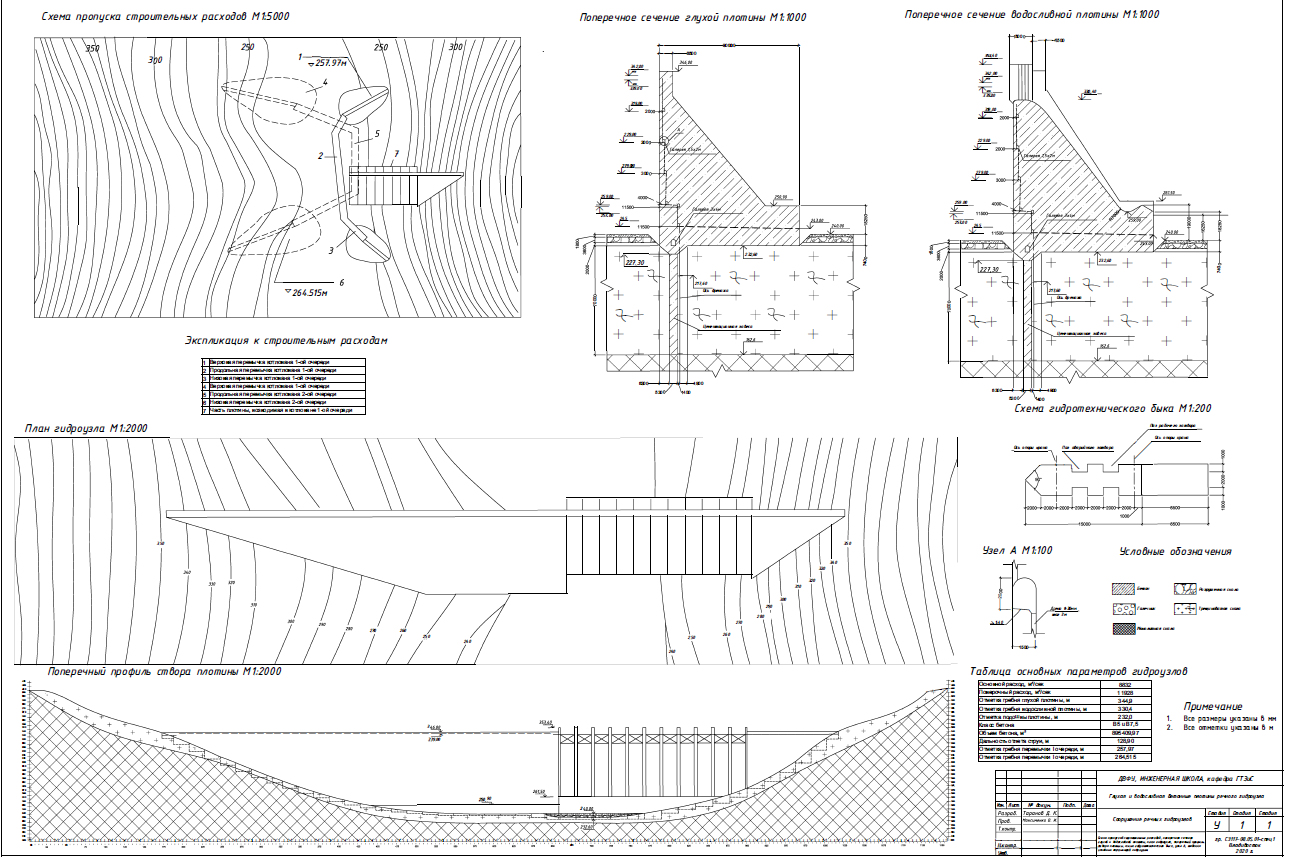

- глухая бетонная плотина на скальном основании
- водосливная бетонная плотина
- очерёдность производства работ
- схема пропуска воды в реке в период строительства.
- объём бетона

Оглавление

Введение 8
1 Проектирование бетонной глухой плотины 9
1.1 Назначения класса гидротехнического сооружения 9
1.2 Расчет отметки гребня плотины 9
1.2.1 Расчет отметки гребня при НПУ 12
1.2.2 Расчет отметки гребня при ФПУ 13
1.3 Конструирование глухой бетонной плотины 14
1.3.1 Назначение размеров элементов в сечении плотины 14
1.3.2 Назначение противофильтрационных устройств 17
1.4 Расчет бетонной глухой плотины по I группе предельных состояний 21
1.4.1 Определение действующих на плотину сил 21
1.4.2 Расчет краевых напряжений в плотине 26
1.4.3 Расчёт устойчивости гравитационной бетонной плотины на сдвиг 34
1.5 Подбор класс бетона 35
1.5.1 Подбор класса бетона у подошвы плотины 37
1.6 Зональность укладки бетона 38
1.7 Подсчёт объёма бетона в плотине 41
2 Проектирование бетонной водосливной плотины 45
2.1 Расчёт водосливного фронта плотины 45
2.1.1 Выбор профиля водосливной плотины и назначение коэффициента расхода 45
2.1.2 Расчёт ширины водосливного фронта. Определение числа пролётов и их размеров 46
2.1.3 Проверка пропускной способности водослива 47
2.2 Конструирование водосливной плотины 49
2.3 Расчёт сопряжения бьефов за водосливом 51
2.3.1 Назначение схемы сопряжения бьефов 51
2.3.2 Расчёт дальности отлёта струи 54
3 Пропуск строительных расходов 55
3.1 Очерёдность строительства и схема пропуска строительных расходов 55
3.2 Расчёт отметки гребня перемычки I очереди 56
3.3 Расчёт отметки гребня перемычки II очереди 57
4 Крупнейшие гидроузлы Приморского края 59
Заключение 68
Список использованной литературы 70
