Проектирование систем внутреннего водопровода и канализации жилого восьмиэтажного здания

Южно-Российский государственный политехнический университет
Кафедра технологии строительных процессов и строительных материалов
Курсовой проект по дисциплине «Инженерные системы зданий и сооружений»
На тему: «Проектирование систем внутреннего водопровода и канализации жилого восьмиэтажного здания»
Новочеркасск 2013

Исходные данные - Заданная глубина промерзания Hпр = 0,0 м, толщина перекрытия s = 30 см, расход холодной воды санитарно - техническим прибором q = 0,09 л/с.
В данной работе рассматривается сеть внутреннего водопровода в жилых зданиях, проектируемая преимущественно тупиковой с нижней разводкой магистральных трубопроводов. Производится расчёт водостоков.

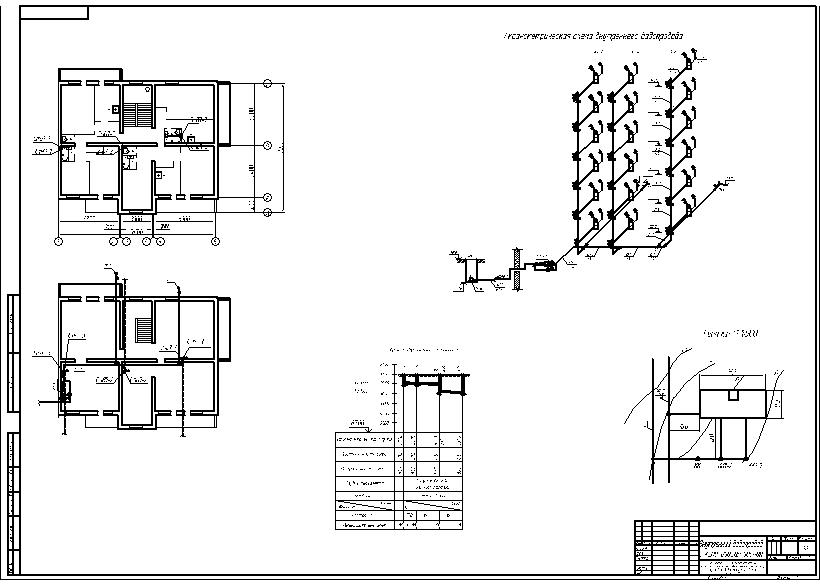

Графическая часть содержит план типового этажа, план подвала, аксонометрическую схему внутреннего водопровода, дождевую канализацию, генеральный план участка, продольный профиль канализации.

Содержание
Введение
1. Внутренний водопровод
1.1 Ввод водопровода, водомерный узел
1.2 Внутренняя водопроводная сеть
1.3 Определение расчетных расходов воды в системах водоснабжения и гидравлический расчет
2. Внутренняя система водоотведения
2.1 Определение расхода и гидравлический расчёт водоотведения
3.1 Расчёт водостоков
4. Заключение
5. Список используемой литературы

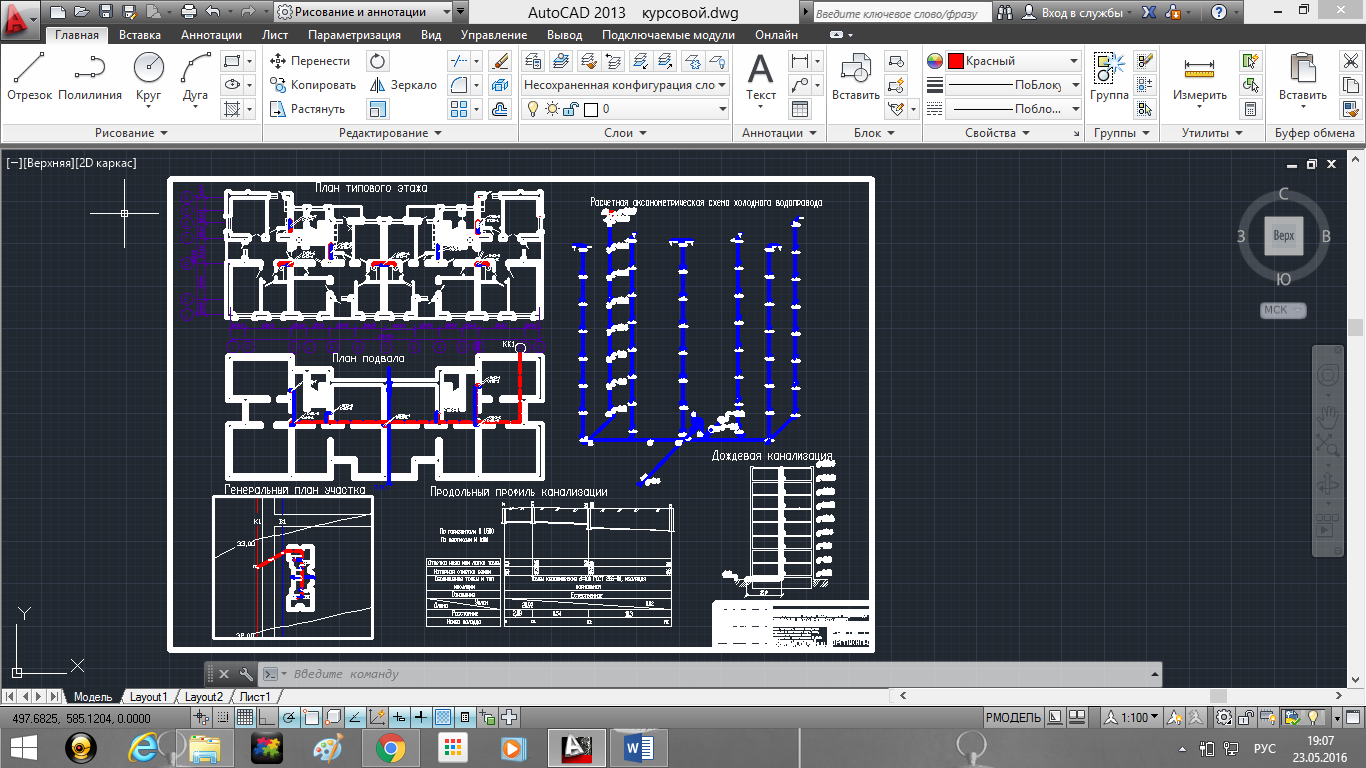

Состав: План типового этажа, План подвала, Аксонометрическая схема внутреннего водопровода, Дождевая канализация, Генеральный план участка, Продольный профиль канализации. Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проектирование систем внутреннего водопровода и канализации жилого восьмиэтажного здания

Бринцев А.Н\Thumbs.db
Бринцев А.Н\записка.docx
Бринцев А.Н\курсовой.bak
Бринцев А.Н\курсовой.dwg
Бринцев А.Н
