Проектирование и расчет внутреннего водопровода и канализации жилых зданий

Казанский государственный архитектурно-строительный университет
Кафедра водоснабжения и водоотведения
Расчетно-графическая работа по теме « Проектирование и расчет внутреннего водопровода и канализации жилых зданий»
Казань 2018

Данная работа разрабатывается с целью подготовки к инженерной деятельности по проектированию, монтажу и эксплуатации внутреннего водопровода и внутренней канализации жилого дома.
Описание объекта: кирпичный дом, один подъезд; 5 этажей; 15 квартир, 1,2 и 3 комнатные, количество жителей 45.
Наружный водопровод хозяйственно - питьевого назначения, а канализация - хозяйственно- бытового.
При выполнении данной работы, использовала методические указания, в которых были учтены требования государственных стандартов и технические условия проектирования систем водоснабжения и канализации.

Содержание

1.Исходные данные для проектирования 4
2.Внутренний водопровод 5
2.1. Выбор системы и схемы холодного водопровода 5
2.2 Проверка обеспеченности зданий гарантийным напором 5
2.3 Проектирование внутренних сетей 6
2.4 Ввод. Расположение водомерного узла 7
2.5 Определение расчетных расходов 8
2.6 Определение потерь напора в водомере 9
2.7 Гидравлический расчет систем внутреннего водопровода 10
2.8 Определение требуемого напора на вводе 12
3. Внутренняя канализация 13
3.1 Основные элементы внутренней канализации 13
3.2 Определение расчетных расходов стоков 15
4. Гидравлический расчет и построение профиля дворовой канализации 15
Список использованной литературы 18

1. Исходные данные:
Наименование Показатели
Номер варианта плана типового этажа 18
Номер варианта генплана участка 1
Этажность здания 5
Высота от пола до пола, толщина перекрытия 0,3 м 3,2
Высота подвала, м 2,4
Степень благоустройства МГВ
Гарантийный напор, м 23
Глубина промерзания грунта, м 1,6
Расстояние в плане от оси здания до городского колодца (ГКК),м 22
Диаметр трубы городского трубопровода (В1),мм 50
Диаметр трубы городской канализации (К1),мм 260
Планировочная отметка вокруг здания, м 100
Отметка пола 1 этажа, м 101
Отметка земли городского канализационного колодца (ГКК), м 99,5

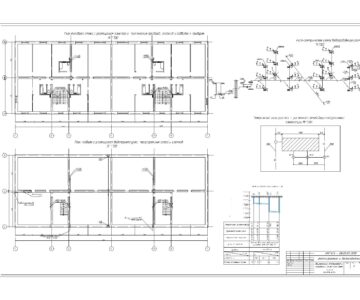

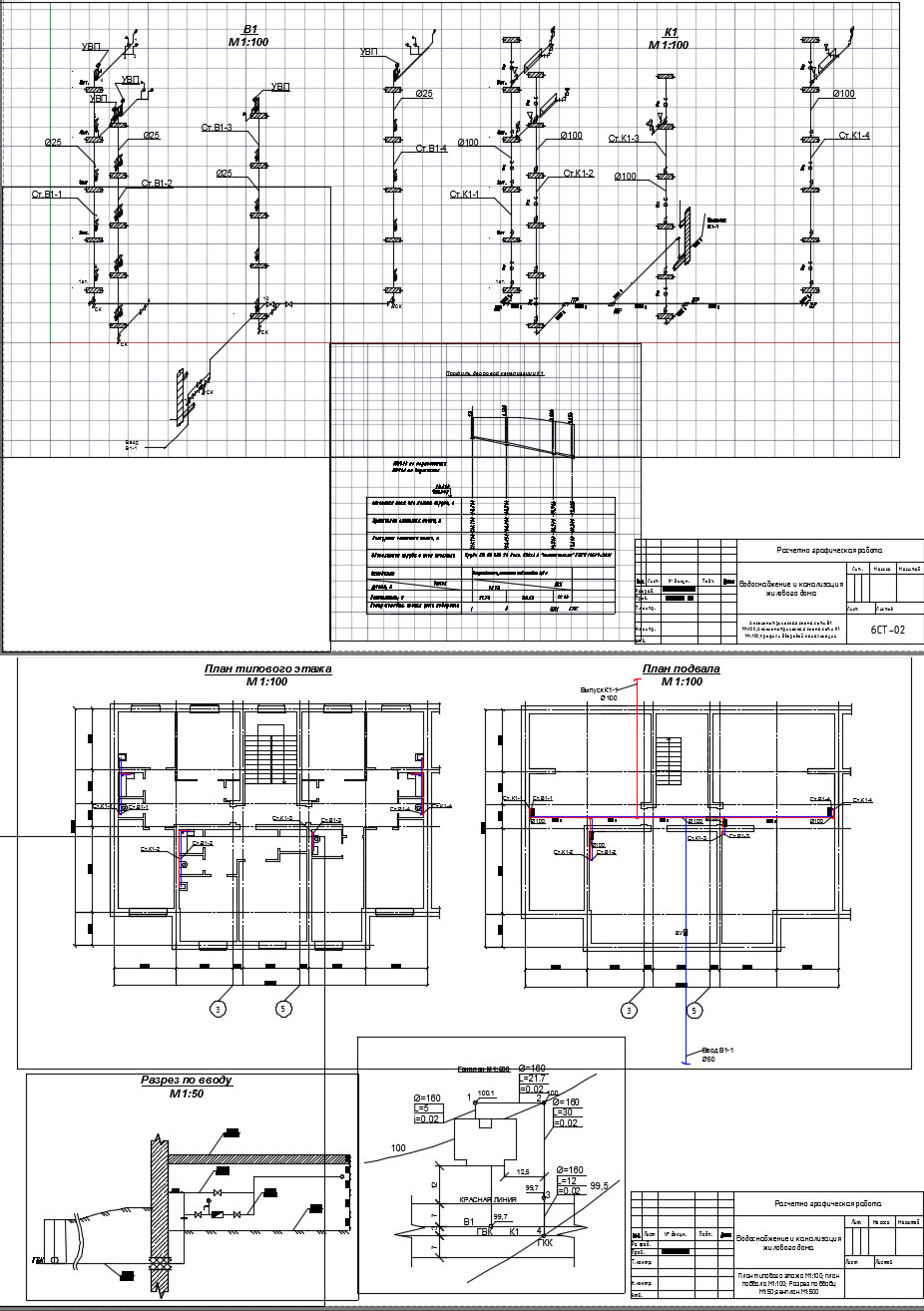

Состав: План типового этажа М1:100; план подвала М1:100; Разрез по вводу М1:50;генплан М1:500;ПЗ Язык документа

Софт: AutoCAD 2018

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проектирование и расчет внутреннего водопровода и канализации жилых зданий

Просмотр файлов
POYaSNITEL_NAYa.docx
АКСОНОМЕТРИЯ 1.dwg
