Расчет внутреннего водопровода и канализации жилого дома

0
26
1741
9
0

Министерство образования и науки РФ
ФГБОУ ВО «Тульский государственный университет»
Кафедра «Санитарно-технические системы»

Курсовой проект
по дисциплине «Водоснабжение и водоотведение»
Расчет внутреннего водопровода и канализации жилого дома

Тула 2017

Исходные данные
1. Назначение здания
2. Поэтажные планы и ситуационный план расположения зданий на участке с указанием трасс уличных сетей
3. Количество этажей -5
4. Высота помещений в этаже-2.8
5. Толщина междуэтажного перекрытия-0.3
6. Высота помещений в подвале-2.8
7. Абсолютные отметки, м:
7.1. пола подвала (1-го этажа), -118
7.2. поверхности земли у здания, -117.5
7.3. поверхности земли у колодца городского водопровода, -117.3
7.4. поверхности земли у колодца городской канализации, -117.3
7.5. низа трубы городского водопровода, -115.2
7.6. лотка трубы городской канализации, -114.1
8. Диаметр труб, мм :
8.1. городского водопровода, -200
8.2. городской канализации-300
9. Свободный напор в городском водопроводе, м-33
10. Глубина промерзания грунта, м-1.5
11. Расстояние от красной линии до здания l1, м-6
12. Расстояние от здания до дворовой канализации l2, м-5
Расчетная часть работы
1. Водопровод
1.1. Выбрать систему внутреннего водопровода
1.2. Решить на плане подвала места расположения водомерного узла, указав его элементы
1.3. Нанести на поэтажных планах места расположения водопроводных стояков, магистральные и разводящие трубопроводы
1.4. Начертить в аксонометрии схему всей водопроводной сети здания, включая ввод и водомерный узел, с указанием водоразборной и запорной арматуры с нумерацией расчетных точек, длин и диаметров труб
1.5. Провести расчет сети внутреннего водопровода и подобрать водомер
2. Канализация
2.1. Выбрать схему внутренней канализации и указать на планах здания канализационные стояки, отводные линии и выпуски
2.2. Вычертить аксонометрическую схему наиболее характерного канализационного стояка с указанием длин, уклонов и диаметров труб, фасонных частей, ревизий, прочисток и гидравлических затворов
2.3. Произвести расчет канализационных выпусков и дворовой канализации
2.4. Вычертить на генплане участок сети дворовой канализации с указанием колодцев, длин, диаметров и уклонов труб
2.5. Вычертить профиль дворовой канализационной сети
3. Водопровод и канализация
3.1. Составить спецификацию труб, фасонных частей, арматуры и оборудования, потребных для устройства запроектированных систем водопровода и канализации здания
3.2. Разработать в качестве детали отдельный элемент проекта с указанием всех размеров
Графическая часть работы
Проект выполняется в карандаше на одном стандартном листе ватмана формата А1. Линии водопроводной сети и канализации изображаются совместно на планах подвала и типового этажа.
Масштабы отдельных чертежей:
Поэтажные планы 1:100
Генеральный план 1:500
Аксонометрические схемы 1:100 или 1:200
Продольный профиль дворовой канализации: Вертикальный 1:100, Горизонтальный 1:500
Монтажный чертеж 1:20

Содержание
Введение.........................................................................................................................................6
1. Исходные данные......................................................................................................................7
2. Водопровод...............................................................................................................................8
2.1. Выбор системы внутреннего водопровода.........................................................................8
2.2. Сети внутреннего водопровода холодной воды................................................................8
2.3. Трубопроводы и арматура, для холодного водоснабжения …………………..………..9

2.4. Выбор месторасположения ввода, водомерного узла и их описание……………….….9

2.5. Гидравлический расчет системы внутреннего водопровода…………………….……..10

2.6. Подбор водомера…………………………………………………………………………..12
2.7. Определение требуемого напора на вводе в здание…………………………….………14
2.8. Определение максимально-часового расхода воды………………………..…..……….15
2.9. Определение суточного расхода воды……………………………………..……………15
3. Канализация…………………………………………………………………………………16
3.1. Выбор системы канализации……………………………………………………………16
3.2. Определение расчетного расхода сточных вод…………………………….…………..16

3.3. Расчет канализационных стояков…………………………………….…………………17
3.4. Расчет выпусков…………………………………………….……………………………18
3.5. Расчет дворовой канализации…………………………………………………………..19
3.6. Определение максимально-часового расхода сточных вод……………….………….20
3.7. Определение суточного расхода сточных вод…………………………………………21
3.8. Монтаж системы канализации…………………………………………………….……21
4. Спецификация оборудования и материалов………………………………..…………....21
Заключение...............................................................................................................................22
Список используемой литературы.........................................................................................24



Автор
Kir71
Дата
15.12.2017
Язык
Русский
Состав

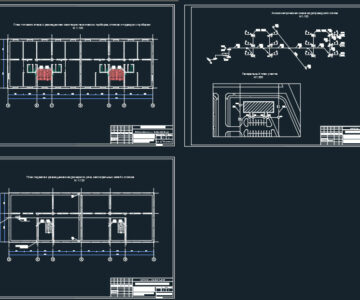

План этажа, план подвала, генеральный план, продольный профиль дворовой водоотводящей сети, аксонометрическая схема системы водоснабжения, аксонометрическая схема системы водоотведения
Софт
AutoCAD 18,0,0 (2014) Как открыть?
Содержимое архива
  • Курсовой
    • 10.15_ПЗ.docx
    • 10.15_СО А3.doc
    • Содержание.docx
    • 10.15 А1.pdf
    • 10.15.dwg
    • ПЗ Пронин.docx
    • Титульный лист.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
