Проектирование центробежного лопастного насоса

Уфимский государственный авиационный технический университет
кафедра прикладной гидромеханики
Расчет центробежного лопастного насоса
2014

Техническое задание 2
ВВЕДЕНИЕ 5
1. Описание прототипа насоса 7
2. Расчет основных параметров и геометрических размеров рабочего колеса насоса 10
2.1. Определение частоты вращения колеса 10
2.2. Определение коэффициента быстроходности 11
2.3. Определение диаметра входа в колесо 12
2.4. Определение ширины колеса b2 на выходе 14
2.5. Приближенное определение наружного диаметра рабочего колеса 14
2.6. Выбор числа лопаток Z 15
2.7. Выбор толщины лопаток  15
2.8. Определение угла лопатки на выходе л2 16
2.9. Уточнение наружного диаметра рабочего колеса D2 17
2.10. Выбор диаметра входного патрубка Dвх.п 18
3. Построение меридионального сечения рабочего колеса 19
4. Расчет отводящего устройства насоса 22
4.1.Расчет спирального диффузора 23
4.2. Расчёт конического диффузора 24
5.1 Компоновка насоса 27
5.1 Уточняющие расчеты 27
5.1.1. Расчет утечек в щелевых уплотнениях 27
5.1.2. Расчет усилий на роторе 31
5.2 Расчет реакций в подшипниковых опорах 32
5.3 Расчет вала на прочность 34
5.4 Расчет вала на жесткость 35
5.5 Расчет подшипников качения 35
5.6. Расчет мощности механических потерь в насосе 36
5.7. Уточнение полного КПД насоса 38
6. Профилирование цилиндрических лопаток рабочего колеса. 39
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 45

1.Техническое задание
1.1. Назначение и основания для разработки:
1.1.1. Насос центробежный консольный для подачи жидкости с напором H с необходимой подачей Q.
1.1.2. Разработка и конструирование по настоящим техническим требованиям разрабатывается в соответствии с заданием на курсовой проект.

1.2. Исходные данные на разработку насоса центробежного моноблочного:
1.2.1. Параметры насоса на расчетном режиме:
1.2.1.1. Напор .
1.2.1.2. Подача .
1.2.1.3. КПД .
1.2.2. Физические свойства перекачиваемой среды:
1.2.2.1. Перекачиваемая среда – вода.
1.2.2.2. Плотность перекачиваемой жидкости:
=(1000…971) кг/м3, при t=0…85°С.
1.2.2.3. Коэффициент кинематической вязкости:
=(0,0157•10-4…0,0037•10-4) м2/с, при t = 0…85°С.
1.2.2.4. Давление насыщенных паров жидкости:
Рн.п.=(0,0009…0,0482) МПа, при t = 0…85°С.
1.2.3. Дополнительные данные:
1.2.3.2. Рабочее положение изделия горизонтальное, выходным патрубком вверх.
1.2.3.3. Температура окружающей среды от +10 оС до +40 оС.
1.2.3.4. Температура перекачиваемой жидкости от 4 оС до 85 оС.
1.2.3.5. Конструкция изделия должна быть технологична и эстетична.
1.2.3.6. Присоединение трубопроводов – фланцевое.
1.2.3.7. Ресурс работы не менее 40000 часов (определяется параметром установленного электродвигателя).
1.2.3.8. Гарантийный срок службы не менее 5 лет.
1.2.3.9. Общий срок эксплуатации изделия не менее 10 лет.
1.2.3.10. Допускаются утечки перекачиваемой жидкости не более .

Состав: Меридианальное сечение.cdw Общий вид.cdw отводящее устройство Шест.cdw профилироание лопаток.cdw Рабочее колесо.cdw спецификация лист1.cdw спецификация лист2.cdw Язык документа

Софт: КОМПАС-3D 14sp1

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проектирование центробежного лопастного насоса

Просмотр файлов
Меридианальное сечение.cdw

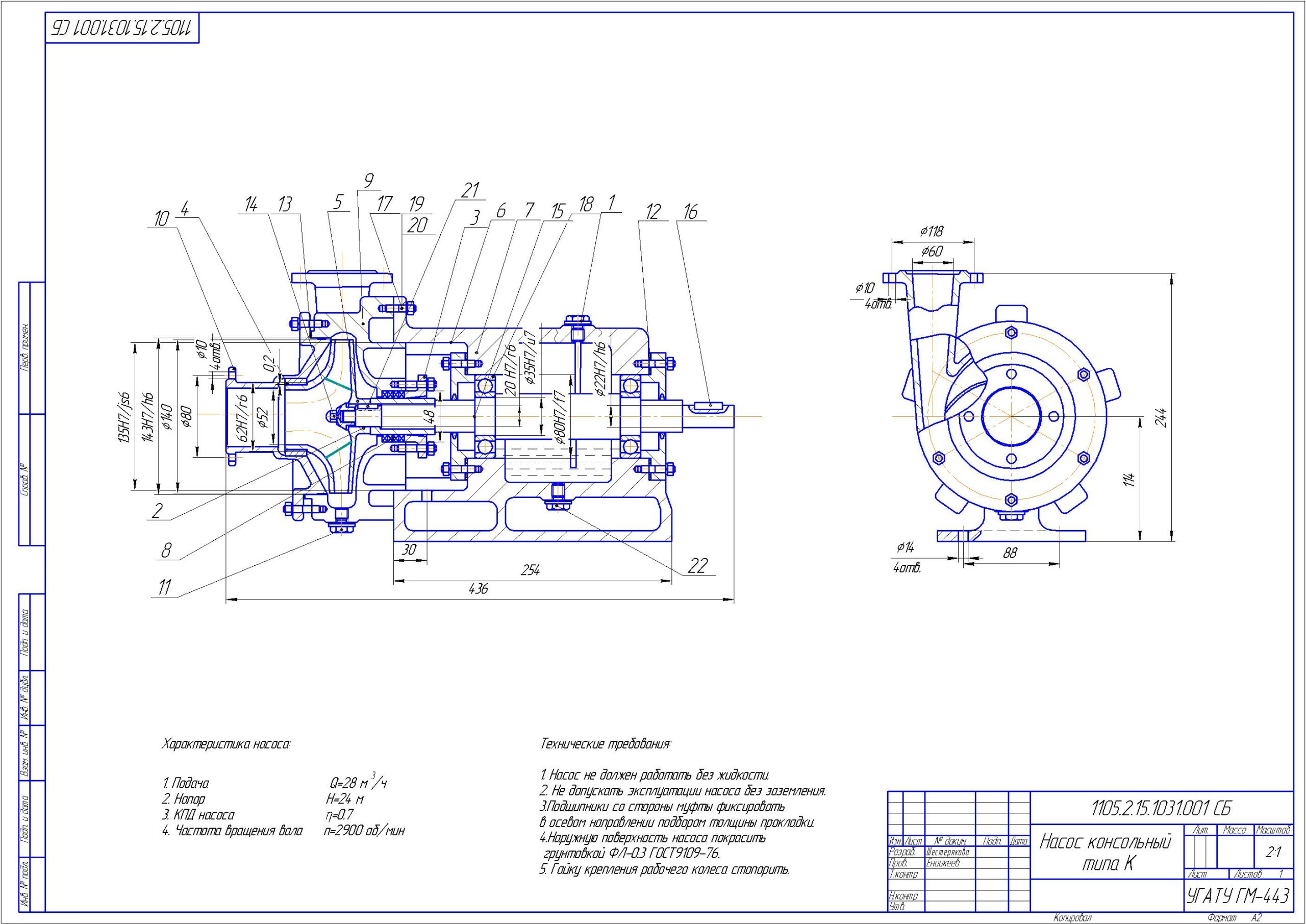

Общий вид.cdw
отводящее устройство Шест.cdw
ПЗ.doc
профилироание лопаток.cdw
Рабочее колесо.cdw
спецификация лист1.cdw
спецификация лист2.cdw
