Проектирование центробежного насоса для пожаротушения

«Московский государственный технический университет
имени Н.Э. Баумана»
Кафедра «Гидромашины и гидропневмоавтоматика»
Курсовой проект по курсу «ЛГМ и ГП»
На тему: «Проектирование центробежного насоса для пожаротушения»
Калуга 2012г.

Исходные данные:
подача насоса Q = 0,09 м3/с;
напор Н = 80 м;
частота вращения n = 2980 об/мин;
допустимый кавитационный запас h = 2,5 м;
подаваемая жидкость - вода;
температура рабочей жидкости t = 20 С;
ресурс работы T = 9000 часов;
расположение вала - горизонтальное.

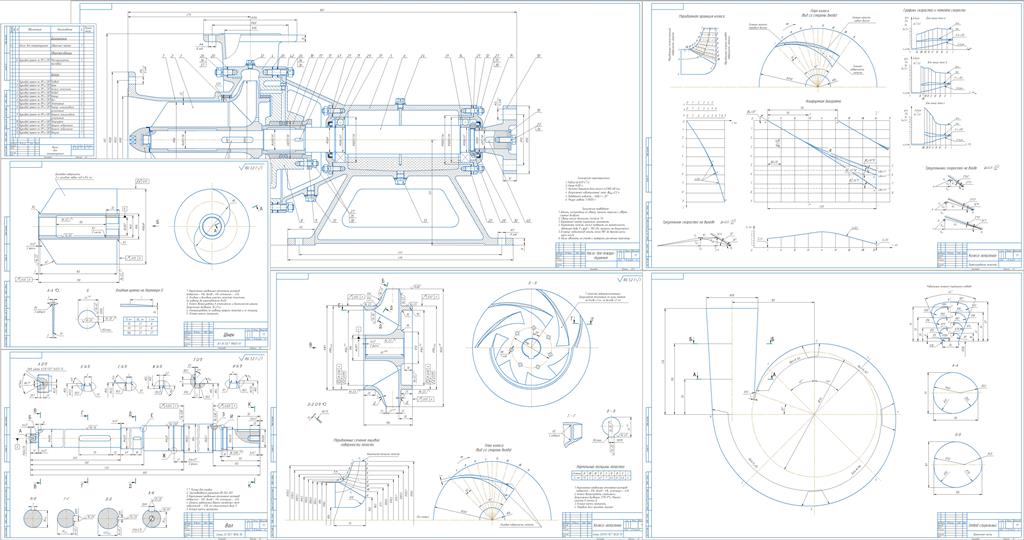

Графическая часть содержит:
1. Общий вид
2. Профилирование лопастей
3. Колесо лопастное
4. Отвод спиральный
5. Вал
6. Шнек
Спецификация

Содержание
Техническое задание……………………………………………………………….3
1. Назначение насоса и описание конструкции насоса…………………………4
2. Определение основных размеров центробежного колеса……………………6
3. Профилирование меридианного сечения центробежного колеса
и построение графика площадей …………………………………………………10
4. Расчет предвключенного устройства……………………………………………13
5. Определение потерь энергии в насосе и уточнение КПД насоса ……………24
6. Профилирование лопастей рабочего колеса …………………………………30
7. Расчет осевых и радиальных сил, действующих на ротор насоса, выбор способов их разгрузки……………………………………………………………53
8. Оценка прочности и жесткости вала насоса. Расчет подшипников вала ……58
9. Выбор типа подвода центробежного насоса ………………………………………63
10. Проектирование проточной полости отвода …………………………………63
11. Расчёт шпонок вала ……………………………………………………………68
12. Список литературы ……………………………………………………………70
