Рабочая документация по водоснабжению частного домовладения

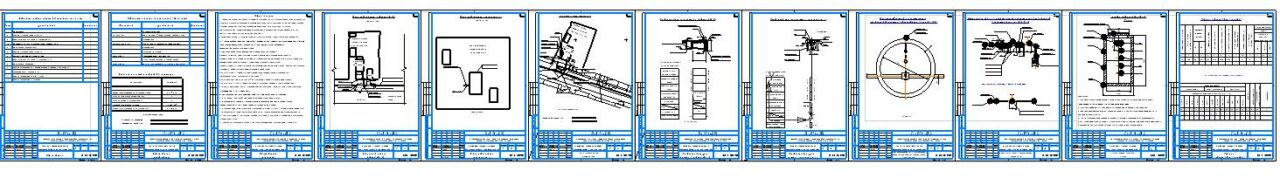

Рабочие чертежи для подключения частного домовладения к водопроводу централизованного водоснабжения с расчётом водопотребления

Общие указания
1.Рабочая документация наружных сетей водоснабжения и канализации разработана на основании:
- Заявки Заказчика на разработку рабочей документации на подключение к сетям водоснабжения
и водоотведения объекта капитального строительства - жилого дома, по адресу:
Ленинградская обл.
- Документов на право собственности Заказчика на объект капитального строительства;
2.Рабочая документация соответствует заданию на проектирование, требованиям действующих
технических регламентов, стандартов, сводов правил, других документов,
содержащих установленные требования;
3.Перечень технических регламентов и нормативных документов:
- ГОСТ 21.1101-2020 «Основные требования к проектной и рабочей документации»
- ГОСТ 21.704-2011 «Система проектной документации для строительства. Правила выполнения
рабочей документации наружных сетей водоснабжения и канализации»
- ГОСТ 21.205-2016 «Система проектной документации для строительства. Условные обозначения
элементов трубопроводных систем зданий и сооружений»
- СП 129.13330.2019 «Наружные сети и сооружения водоснабжения и канализации».
Актуализированная редакция СНиП 3.05.04-85*
- СП 31.13330.2021 «СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения»;
- СП 32.13330.2018 ИЗМ1,2 «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения»;
4.Монтаж, испытания, приём в эксплуатацию оборудования, арматуры вести в соответствии
с паспортами и СП 129.13330.2019;
5.Водоснабжение участка осуществляется от существующего водопровода;
6.Для врезки в существующий водопровод установить колодец ВК01;
7.Трубопровод В1 врезать в магистральный трубопровод системы магистрального
водоснабжения Ду63 ПНД в проектируемом колодце по ул. Лесной;
8.Водомерный узел с прибором учёта расположить у точки врезки в магистральный водопровод;
9.Трубопровод В1 выполнить трубой ПНД Д25 мм, вести трубопровод подземной прокладкой;
10.Рабочие чертежи не содержат технических решений, защищённых патентами и авторскими
свидетельствовами;
11.Условные обозначения, принятые в рабочей документации, согласно ГОСТ 21.205-2016;
