Расчет и проектирование санитарно-технического оборудования здания

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
Петербургский государственный университет путей сообщений Императора Александра I (ПГУПС)
Кафедра: «Водоснабжение и водоотведение»
Курсовой проект по дисциплине "Санитарно-техническое оборудование здания"
На тему: "Расчет и проектирование санитарно-технического оборудования здания"
Санкт-Петербург 2015

В данном проекте разработано водоснабжение и водоотведение одиннадцатиэтажного общежития с общими кухнями и блоками душевых при всех жилых комнатах. Запроектирована хозяйственно – питьевая система водоснабжения с централизованным горячим водоснабжением по закрытой схеме (горячая вода приготавливается в ИТП), предназначенная для обеспечения потребителей водой питьевого качества, отвечающей требованиям СанПиН 2.1.4.559-96 «Питьевая вода». Потребителями вода расходуется на питьевые, хозяйственно-бытовые и санитарно-гигиенические нужды.
Запроектирована бытовая система канализации, которая отводит загрязненную воду после мытья посуды и продуктов, стирки белья, санитарно-гигиенических процедур (умывания, принятия душа и т.д.).

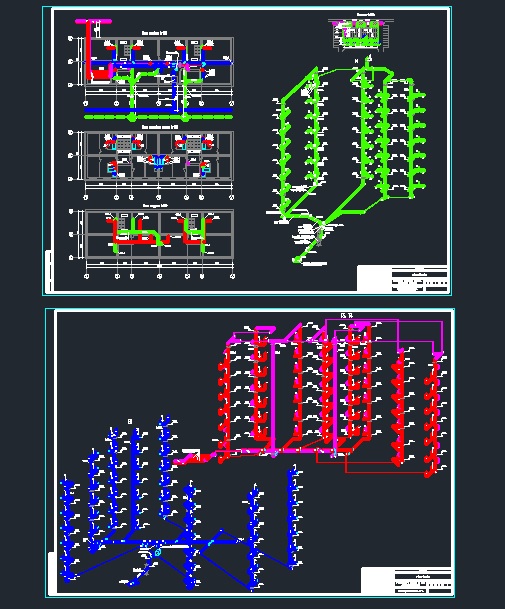

Курсовой проект содержит: Планы подвала и типового этажа, план чердака, генплан, В1, Т3,Т4, К1.
Лист данных насоса

Исходные данные:

- количество этажей 7 эт.;
- высота этажа от пола до пола: 3.100 м.;
- толщина перекрытия: 0.25 м.;
- высота подвала (до I этажа): hпод= 1.95м.;
- гарантийный напор Нгар=36.0 м.;
- глубина промерзания грунтов: hпром=1.40 м.;
- диаметр трубы городского водопровода: Двод.=300 мм.;
- планировочная отметка вокруг здания zземли = 48.400 м.;
- отметка пола I этажа: z1эт = 49.500 м.;
Расстояние от стены до здания до сетей:
- городского водопровода В1: 5 м.;
- до городской канализации К1: 3.5 м.;
- теплосети: подающий Т1- 5м; обратной Т2- 6м
Теплоноситель перегретая вода с параметрами: Т1=120 °С; Т2=75°С

Состав: Гостиница с душами во всех отдельных номерах Язык документа

Софт: AutoCAD 2007

Каталог / Инженерные системы / Системы водоснабжения и канализации / Расчет и проектирование санитарно-технического оборудования здания

Просмотр файлов
СТОЗ\Gidravlika ПЕЧАТЬ.xls
СТОЗ\Графическая часть.bak
СТОЗ\Графическая часть.dwg
СТОЗ\Подобранный насос.pdf
СТОЗ\Пояснительная записка.doc
