Санитарно-техническое
Курсовой проект по дисциплине "Санитарно-техническое оборудование зданий и сооружений"
на тему: "Санитарно-техническое оборудование 5-го здания"
Бобруйск 2012

Исходные данные к проекту:
1. Варианты генпланов участка и поэтажных планов здания даны в прилагаемом вкладыше.
2. Высота этажа от пола до потолка 2,7 м.
3.Высота подвала от пола до потолка 2,5 м.
4.Толщина междуэтажного перекрытия 0,3 м.
5. Планировка этажей здания однотипная. Количество секций здания – две. Вторая секция является зеркальным отображением первой секции.
6. Подвал расположен под всем зданием.
7. Габариты здания на генплане принять в соответствии с габаритами заданной секции.
8.Поверхность участка земли горизонтальная.
9. Количество проживающих в здании определить ориентировочно, принимая на одного человека 6-9 кв.м жилой площади.
10. Снабжение здания водой от городского водопровода.
11. Отвод сточных вод от жилого здания проектируется в уличную канализационную сеть города.
12. Уличные сети водопровода и канализации – существующие.
13. Приготовление горячей воды централизованное – в в центральном тепловом пункте (ЦТП), который размещается у здания.
14. Теплоноситель – перегретая вода.
15. Тип водонагревателя – скоростной.
Содержание
Введение
1. Внутренний водопровод холодной воды.
2.Внутренний водопровод горячей воды.
3. Внутренняя канализация.
4. Дворовая канализация.
5. Внутреннее газоснабжение.
Литература.

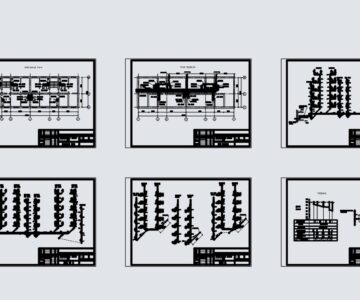

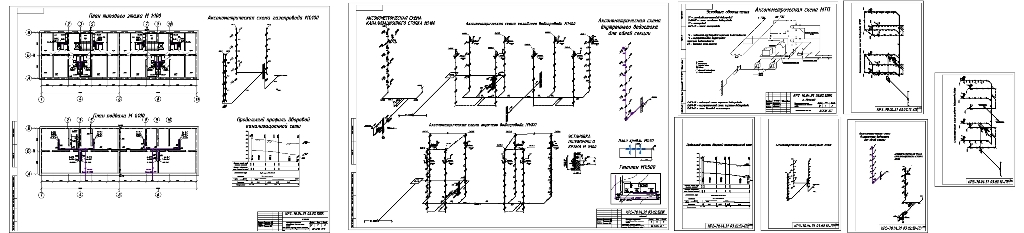

Состав: Схема холодного и горячего водопровода,канализации, водостока, генплан, установка поливочного крана, план кровли, план типового этажа, план подвала, аксоном.схема газоснабжения,продольный профиль канализационной сети, спецификация, ПЗ. Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Санитарно-техническое оборудование 5-го здания

документы курсач/
документы курсач/Курсовой СТОЗ ЧЮС.dwg
документы курсач/пояснительная зп.docx
документы курсач/содержание.docx
