Кубанский государственный технический университет
Кафедра технической механики и гидравлики
Курсовой проект по дисциплине "Водоснабжение и водоотведение с основами гидравлики"
На тему: "Водоотведение и водоснабжение 8-ми этажного жилого дома"
Краснодар 2016
Исходные данные:
Жилой 8-ми этажный жилой дом
Степень благоустройства - Е (жилые дома с централизованным горячим водоснабжением, канализацией, оборудованные умывальниками, мойками и ванной длиной от 1500 до 1700 мм, оборудованными душами)
Количество этажей - 8;
Гарантийный напор - 43 м;
Глубина промерзания - 1,2 м;
Заложение водопровода – 2,1 м;
Заложение водоотводящего коллектора - 2,3 м;
Диаметр трубы городского водопровода - 200 мм;
Диаметр трубы водоотводящего коллектора - 250 мм;
Высота этажа – 2,9 м;
Высота неэксплуатируемого подвала - 2,7 м;
Норма водопотребления - 300 л/чел

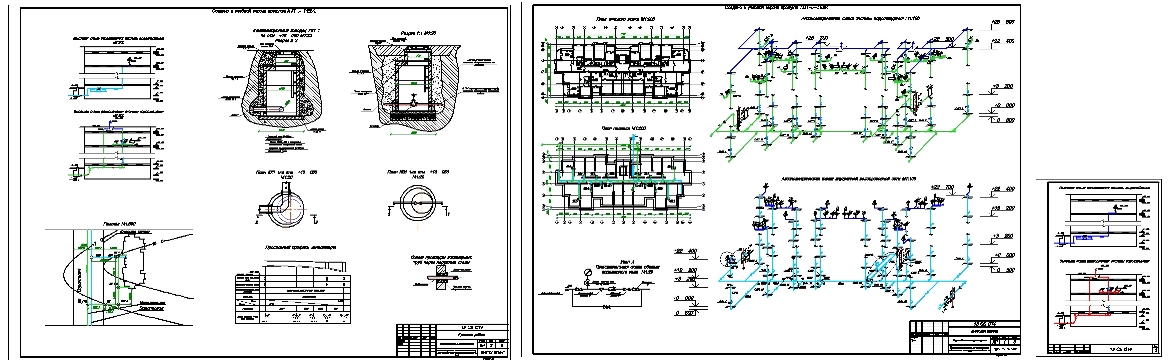

Графическая часть содержит : План типового этажа, генплан, аксонометрическая схема водоотведения и водоснабжения, продольный профиль канализации, разрез колодца, высотная схема водоснабжения и канализации.
Содержание:
Введение
1. Нормативные ссылки
2. Исходные данные
3. Графическое задание
4. Основы проектирования внутренних систем водоснабжения
4.1. Общие принципы
4.2. Проектирование систем водоснабжения
5. Гидравлический расчет систем водоснабжения
6. Определение требуемого напора в здании
7. Водная часть к проектированию системы водоотведения
8. Гидравлический расчет дворовой системы водоотведения
9. Высотная схема расположения систем
10. Схема прокладки полимерных труб через наружные стены
11. Спецификация
11.1. Спецификация водопроводной сети
11.2. Спецификация водоотводящей сети
Заключение
Список используемых источников
Приложения
