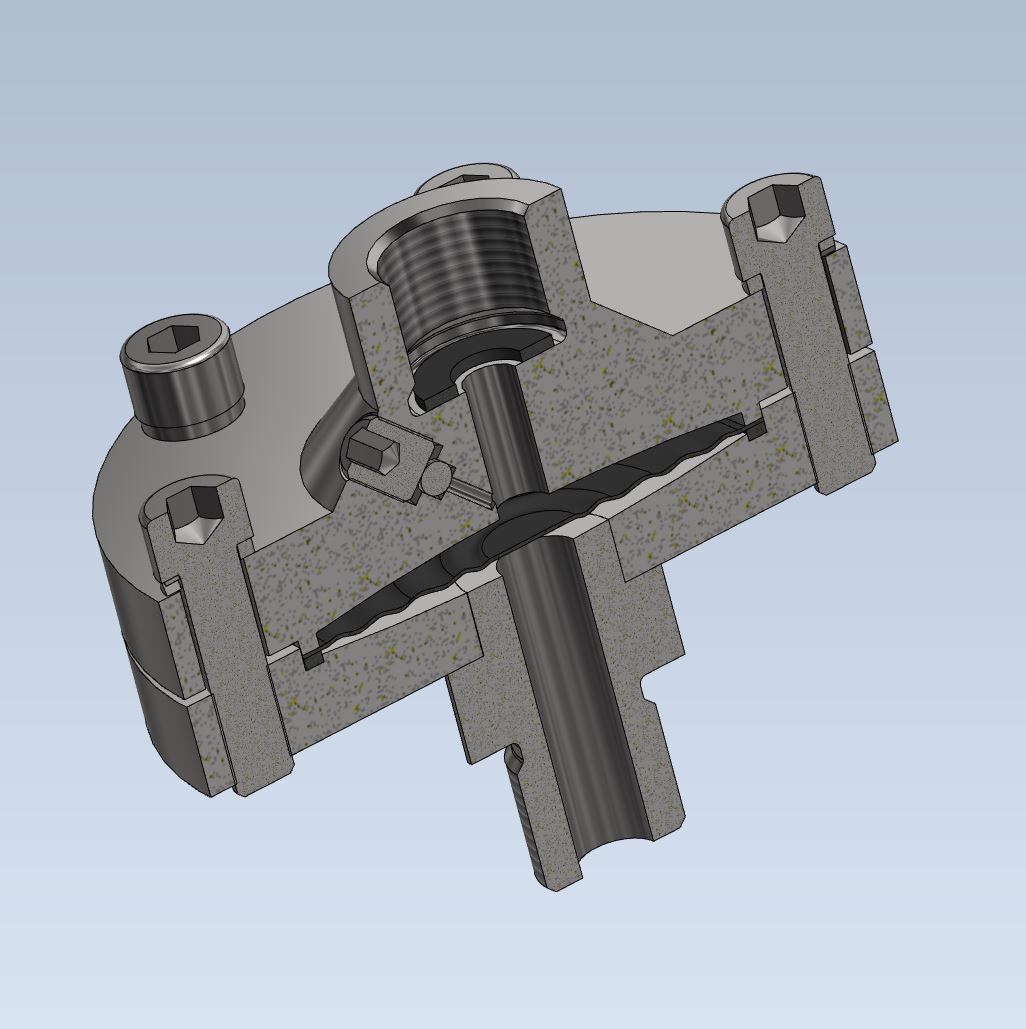

3D Сборка разделитель сред РМ-Н11 для манометров типа ТМ, ТВ, ТМВ, РПД-И. Для низкого давления до 0,4МПа. Резьба присоединения М20х1,5. Диметр проходного отверстия 10мм. 3Д сборка, все размеры соответствуют реальному образцу. Предназначен для защиты приборов от контакта с измеряемыми средами.
