Разделитель сред РМ-В10

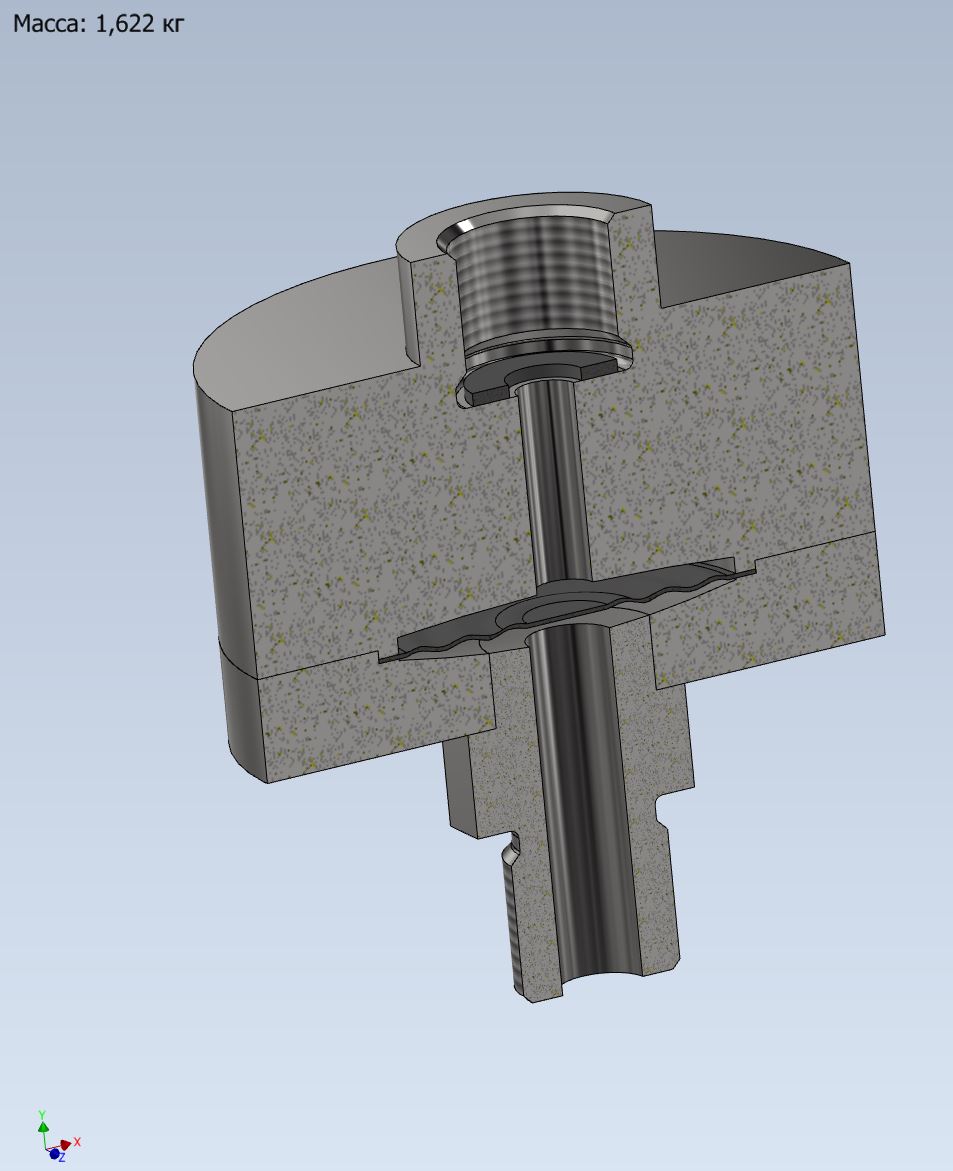

Сборка разделитель сред РМ-В10 для манометров типа ТМ, РПД-И. Для высокого давления до 100МПа. Резьба присоединения М20х1,5. Диметр проходного отверстия 10мм. 3Д сборка, все размеры соответствуют реальному образцу. Предназначен для защиты приборов от контакта с измеряемыми средами.

Состав: 3Д сборка

Софт: Inventor 2022

Файлы:
Разделитель сред РМ-В10.stp
Пробка.ipt
Мембрана.ipt
Корпус.ipt
Корпус нижний.ipt
Разделитель сред РМ-В10.iam
Разделитель сред РМ-В10.ipt
Щтуцер.ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
