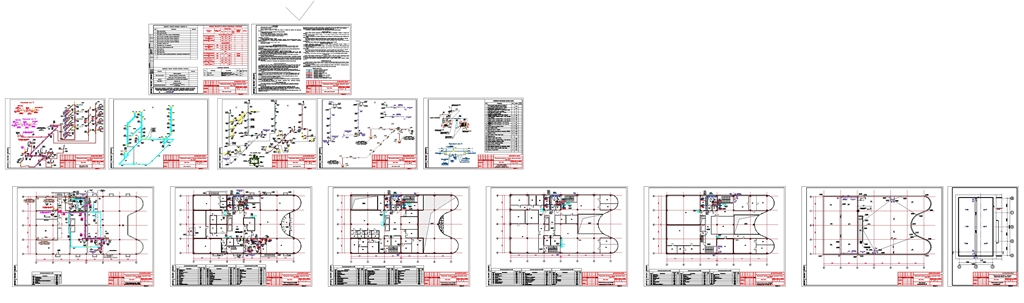

Разработка раздела водоснабжения и канализации для объекта медиа центр, расположенного в г.Шымкент

ОБЩИЕ УКАЗАНИЯ
Рабочий проект марки ВК разработан на основании:
-    технического задания заказчика;
-    задания от архитектурно-строительного отдела;
-    технических условий за №530,531 от 12 апреля 2019г., выданных ГКП "Туркестан Су"г. Туркестан Южно Казахстанской области;
-    инженерно-геологического заключения, выполненных ТОО Tengry Construction";
и в соответствии с требованиями:
-    СН РК 4.01-01-2011 "Внутренний водопровод и канализация зданий и сооружений"
-    СП РК 4.01-101-2012 "Внутренний водопровод и канализация зданий и сооружений";
-     Технического регламента "Общие требования к пожарной безопасности".

ГЕОЛОГИЧЕСКИЕ  ХАРАКТЕРИСТИКИ
-    Сейсмичность района строительства - 6 баллов;
-    В геолого-литологическом строении площадка представлена суглинками, светло-коричневый,галечниковый грунт с супесчаным заполнителем до 35 % и галечниковый грунт с песчаным заполнителем до 25 %,   перекрытыми с поверхности насыпными грунтами;
-    Глубина проникновения нулевой изотермы в грунт - 1.02м;
-    Просадочность- не выявлена.

ВОДОПРОВОД ХОЗЯЙСТВЕННО-ПИТЬЕВОЙ (В1)
Сеть хозяйственно-питьевого водопровода запроектирована для подачи воды к санитарно-техническим приборам. Согласно  техническим условиям за № 530,531 , выданных ГКП "Туркестан Су", гарантийный напор в точках подключения к городским сетям составляет 20м.
Для обеспечения требуемого напора в сети хоз. питьевого водоснабжения предусмотрена насосная установка Grundfos Hydro MPC-E 3 CRE3-2 U1 A-A-A-A(2раб+1рез) Q=5.33м3/ч; Н=10.0м Р2=0.37кВт.
Для учета расхода холодной воды на вводе вводопровода  установлен водомерный узел ∅40мм.
Сети холодного водоснабжения приняты тупиковыми с разводкой под потолком подвального этажа на отм. -3.000. Магистральные сети и стояки  предусмотрены из стальных водогазопроводных оцинкованных труб по ГОСТ 3262-75.  Разводка в санузлах принята из полипропиленовых труб с номинальным давлением 20 бар по ГОСТ 32415-2013.
Ввод водопровода в здание выполнен из двух стальных электросварных труб ∅89х4.5мм по ГОСТ 10704-91, с устройством обводных линии и эл.задвижек у водомерного узла.
Трубопроводы хозяйственно-питьевого водоснабжения холодной воды за исключением подводок к сантехприборам изолируются гибкой трубчатой изоляцией "K-flex" толщиной 9мм или аналог. При проходе через строительные конструкции трубы для систем холодного водоснабжения проложить в гильзах. Внутренний диаметр гильзы на 10мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и гильзой заделывается мягким водонепроницаемым материалом, допускающим перемещение трубы вдоль продольной оси.
На всех стояках и ответвлениях от магистральных сетей предусматривается установка запорной арматуры.

ВОДОПРОВОД ПРОТИВОПОЖАРНЫЙ (В2)
Строительный объем здания 17239.9 м3, этажность 4 этажа, высота здания 20,6м, согласно СН РК 4.01-01-2011, табл.1 пожарный водопровод принят 1 струя по 2.5 л. Согласно п.4.2.6 в зальных помещениях с пребыванием 50 человек и более при наличии сгораемой отделки число струй на внутреннее пожаротушение следует принимать на одну больше, чем в табл.1.
Согласно табл.3 при высоте потолка 8м у пожарного крана диаметром 50мм при длине рукава 20м с диаметром спрыска наконечника пожарного ствола 16мм принимаем производительность пожарной струи 2,9л/с.
Гарантийный напор в сети составляет  Hг=20м,  расчетный напор в сети должен составлять Нmp-36,45м. Для обеспечения необходимого требуемого напора в сети противопожарного водопровода для здания предусмотрена противопожарная насосная станция.
В противопожарной насосной станции запроектированы два насоса 1 рабочий,1 резервный
Grundfos Hydro MX 1/1 2 CR20-3 3x400V производительностью Q=21м3/ч Н=19м, Р2=4кВт. Для поддержания давления в сети противопожарного водопровода предусмотрен насос-жокей Grundfos CR3-7 A-A-A-E-HQQE (1раб) 3x230/400 Q=3м3/ч Н=30м N=0.55кВт.
Трубопроводы противопожарного водопровода монтируются из стальных электросварных труб по ГОСТ 10704-91. Трубопроводы проложить с уклоном не менее 0,002 в сторону ввода.
Система противопожарного водопровода закольцована по горизонтали.
На кольцевой разводящей сети пожаротушения предусматривается установка запорной арматуры для обеспечения возможности выключения на ремонт отдельных участков.
Зазор между трубами  при  пересечении   плит  перекрытия   заделывается  мягким   непроницаемым  материалом, допускающим перемещение трубы вдоль продольной оси.
ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ (Т3,Т4)
Система горячего водоснабжения принята централизованной, от теплового пункта. Горячее водоснабжение предусмотрено с циркуляцией горячей воды по магистрали и стоякам. Напор в системе горячего водоснабжения обеспечивается от теплового пункта(см. раздел "ОВ").
Для учета расхода горячей воды в тепловом пункте установлены водомерные узлы ∅32мм(Т3) и ∅25мм(Т4).
Сети горячего водоснабжения проложены под потолком подвального этажа на отм. -3.000. Магистральные сети и стояки  предусмотрены из стальных водогазопроводных оцинкованных труб по ГОСТ 3262-75.  Разводка в санузлах принята из полипропиленовых труб с внутренним армированием с номинальным давлением 20 бар по ГОСТ 32415-2013.
Трубопроводы горячего водоснабжения за исключением подводок к сантехприборам изолируются гибкой трубчатой изоляцией "K-flex" толщиной 13мм или аналог.
