РД Водоснабжение и канализация социального учреждения

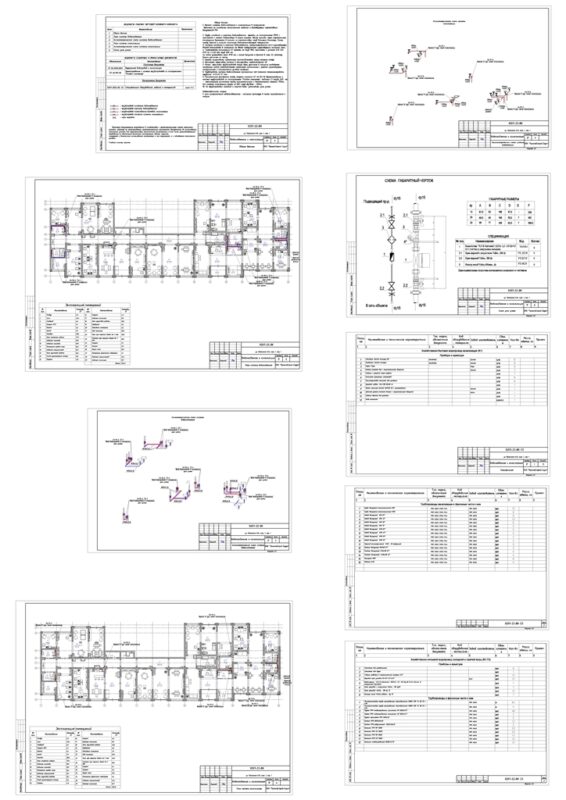

РД Водоснабжение и канализация социального учреждения, в составе общие данные, план системы водоснабжения, аксонометрическая схема водосн., план системы канализации, аксонометрическая схема канализ., схема узла учета

Общие данные.
1. Проект системы водоснабжения и канализации в помещениях
выполнен на основании технического задания и действующих нормативных документов РФ.

2. Трубы холодного и горячего водоснабжения, принять из полипропилена (PPR) с прокладкой к местам водоразбора в стене скрытно. Места прохода через строительные конструкции выполнить в гильзах из пластмассовых труб большего диаметра. Зазор между стенкой и гильзой заполнить водоотталкивающим материалом.
3. Система холодного и горячего водоснабжения, предусматривается от 6 существующих вводов водопровода в помещения, на вводе предусмотрен существующий запорный кран.
4. Трубопроводы канализации К1 принять из труб ПВХ, проложить с уклоном 0,02 для ∅110 мм и 0,03 для труб ∅50 мм.
на мойке установить трап ∅110 мм, с косым выпуском и врезкой в сеть К1, отметку врезки уточнить по месту.
5. Крепеж осуществить крепежными приспособлениями анкер-шпилька-хомут
6. Выполнить опрессовку системы в присутствии представителей УК.
7. Места прокладки трубопроводов могут быть уточнены в процессе проведения монтажных работ представителем монтажной организации с учетом существующих коммуникаций и специфических условий монтажа.
8. Трубопроводы системы водоснабжения проложенные под потолком теплоизолировать трубками К-FLEX ST 6мм
9. Максимальное расстояние между опорами согласно СП 40-101-96 Проектирование и монтаж трубопроводов из полипропилена "Рандом сополимер", таблица 2.1 труба Д25 мм - максимальное расстояние между горизонтальными и вертикальными опорами 750мм, для системы канализации трубы из ПВХ труб Ду110мм - 500мм.
10. На трубопроводах холодной и горячей воды установить узлы учета.
