Резервуар для хранения жидкости (воды)

Резервуар стальной предназначен для приема, хранения жидкости (воды) и поддержания необходимой температуры, для последующей транспортировки ее в моечное отделение.
Изготовлен из листового металлопроката в виде прямоугольного сечения. В корпусе предусматривается люк для обслуживания, штуцера для входа, выхода жидкости (воды), для входа, выхода пара, для слива жидкости (воды), для температурного датчика.
Объем резервуара 20,5 м3

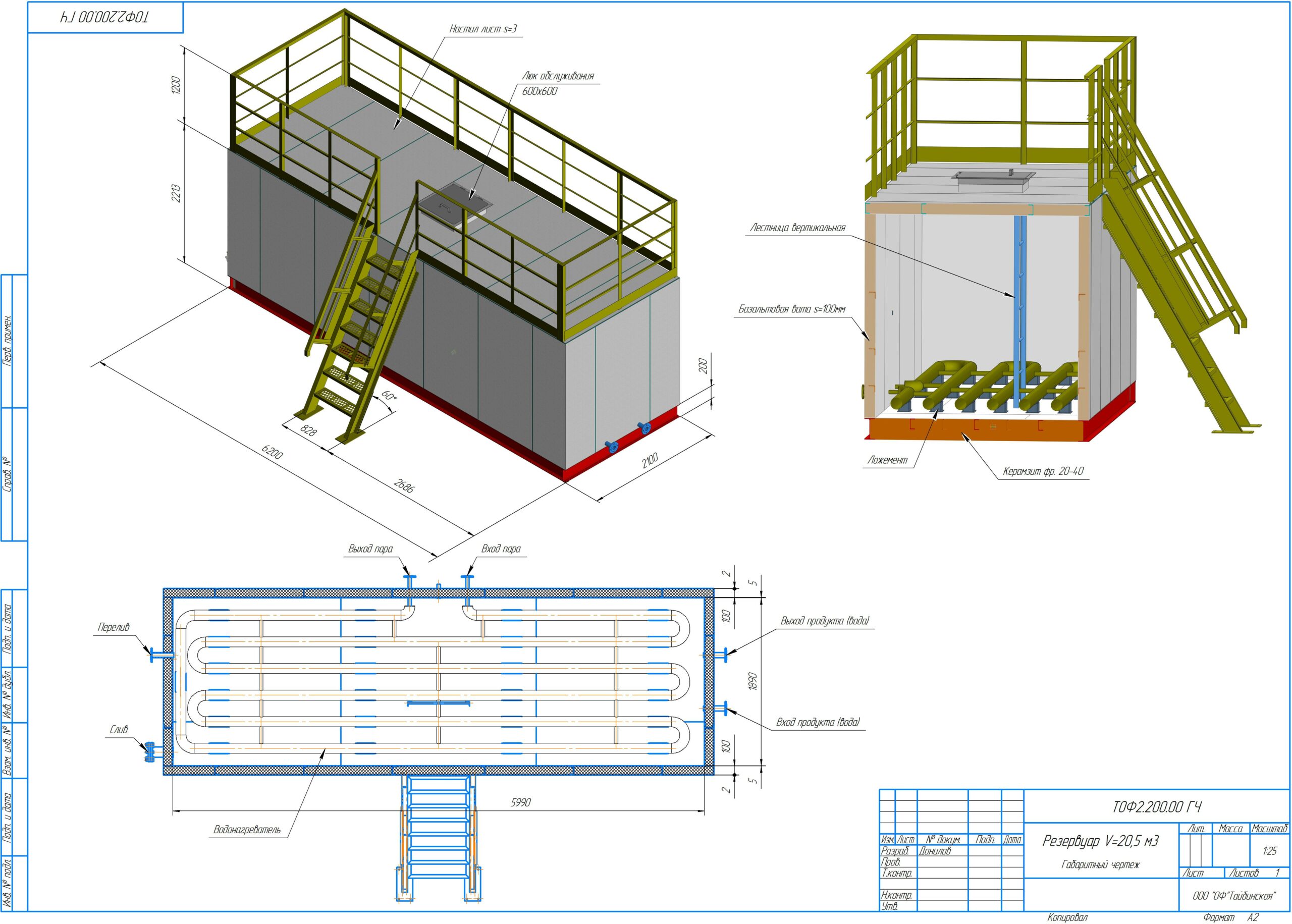

Состав: Сборочные чертеж, Деталировки, спецификации, Габаритный чертеж, 3D модель, расчет резервуара в Word

Софт: КОМПАС-3D 19.1

Файлы:

Резервуар для душевых/

Резервуар для душевых/3D модель/

Резервуар для душевых/3D модель/Резервуар (для душевых) _ ТОФ2.200.00.a3d

Резервуар для душевых/3D модель/ТОФ2.200.10.00 - Рама резервуара/

Резервуар для душевых/3D модель/ТОФ2.200.10.00 - Рама резервуара/ТОФ2.200.10.00 - Рама резервуара.a3d

Резервуар для душевых/3D модель/ТОФ2.200.10.00 - Рама резервуара/ТОФ2.200.10.01 - Перемычка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.10.00 - Рама резервуара/ТОФ2.200.10.02 - Балка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.10.00 - Рама резервуара/ТОФ2.200.10.03 - Балка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.10.00 - Рама резервуара/ТОФ2.200.10.04 - Ребро.m3d

Резервуар для душевых/3D модель/ТОФ2.200.100.00_Штуцер (вода)/

Резервуар для душевых/3D модель/ТОФ2.200.100.00_Штуцер (вода)/ТОФ2.200.100.00-Штуцер (вода).a3d

Резервуар для душевых/3D модель/ТОФ2.200.110.00 - Утепление резервуара/

Резервуар для душевых/3D модель/ТОФ2.200.110.00 - Утепление резервуара/Базальтовая вата s100 мм стены.m3d

Резервуар для душевых/3D модель/ТОФ2.200.110.00 - Утепление резервуара/Базальтовая вата s100 мм.m3d

Резервуар для душевых/3D модель/ТОФ2.200.110.00 - Утепление резервуара/ТОФ2.200.80.01-Лист 2 мм.m3d

Резервуар для душевых/3D модель/ТОФ2.200.110.00 - Утепление резервуара/ТОФ2.200.80.02-Лист 3 мм.m3d

Резервуар для душевых/3D модель/ТОФ2.200.110.00 - Утепление резервуара/Утепление резервуара.a3d

Резервуар для душевых/3D модель/ТОФ2.200.120.00 - Ограждения/

Резервуар для душевых/3D модель/ТОФ2.200.120.00 - Ограждения/Накладка _ ТОФ2.200.120.04.m3d

Резервуар для душевых/3D модель/ТОФ2.200.120.00 - Ограждения/Ограждение _ ТОФ2.200.120.00.a3d

Резервуар для душевых/3D модель/ТОФ2.200.120.00 - Ограждения/Перемычка _ ТОФ2.200.120.03.m3d

Резервуар для душевых/3D модель/ТОФ2.200.120.00 - Ограждения/Поручень _ ТОФ2.200.120.02.m3d

Резервуар для душевых/3D модель/ТОФ2.200.120.00 - Ограждения/Стойка _ ТОФ2.200.120.01.m3d

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.20.00 - Лестница.a3d

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.20.01-Укосина.m3d

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.20.03-Упор.m3d

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.20.04-Подошва.m3d

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.21.00 - Ограждение/

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.21.00 - Ограждение/Накладка _ ТОФ2.200.21.02.m3d

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.21.00 - Ограждение/ТОФ2.200.21.00 - Ограждение.a3d

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.21.00 - Ограждение/ТОФ2.200.21.01-Стойка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.21.00 - Ограждение/ТОФ2.200.21.03-Перемычка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.21.00 - Ограждение/ТОФ2.200.23.00-Поручень.a3d

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.22.00 - Ступень/

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.22.00 - Ступень/ТОФ2.200.22.00 - Ступень.a3d

Резервуар для душевых/3D модель/ТОФ2.200.20.00 - Лестница/ТОФ2.200.22.00 - Ступень/ТОФ2.200.22.03 - Настил.m3d

Резервуар для душевых/3D модель/ТОФ2.200.30.00 - Люк обслуживания/

Резервуар для душевых/3D модель/ТОФ2.200.30.00 - Люк обслуживания/Короб_ТОФ2.200.32.00.a3d

Резервуар для душевых/3D модель/ТОФ2.200.30.00 - Люк обслуживания/Люк обслуживания_ТОФ2.200.30.00.a3d

Резервуар для душевых/3D модель/ТОФ2.200.30.00 - Люк обслуживания/Пластина_ТОФ2.200.31.02.m3d

Резервуар для душевых/3D модель/ТОФ2.200.30.00 - Люк обслуживания/Ручка_ТОФ2.200.31.01.m3d

Резервуар для душевых/3D модель/ТОФ2.200.30.00 - Люк обслуживания/Стенка 250х595_ТОФ2.200.32.02.m3d

Резервуар для душевых/3D модель/ТОФ2.200.30.00 - Люк обслуживания/ТОФ2.200.31.00-Крышка.a3d

Резервуар для душевых/3D модель/ТОФ2.200.30.00 - Люк обслуживания/ТОФ4.259.50.00 - Петля приварная/

Резервуар для душевых/3D модель/ТОФ2.200.30.00 - Люк обслуживания/ТОФ4.259.50.00 - Петля приварная/Втулка_ТОФ2.259.50.02.m3d

Резервуар для душевых/3D модель/ТОФ2.200.30.00 - Люк обслуживания/ТОФ4.259.50.00 - Петля приварная/Петля приварная_ТОФ4.259.50.00.a3d

Резервуар для душевых/3D модель/ТОФ2.200.30.00 - Люк обслуживания/ТОФ4.259.50.00 - Петля приварная/Стержень_ТОФ2.259.50.01.m3d

Резервуар для душевых/3D модель/ТОФ2.200.30.00 - Люк обслуживания/ТОФ4.259.50.00 - Петля приварная/Шарик 8,0 ГОСТ 3722-2014.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/Thumbs.db

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/Керамзит.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.00 - Резервуар.a3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.01 - Лист.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.02 - Лист.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.03 - Лист.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.04 - Лист.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.05 - Лист.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.06 - Лист.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.07 - Лист.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.08 - Ребро вертикальное.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.09 - Балка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.10 - Перемычка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.11 - Ребро горизонтальное.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.12 - Ребро горизонтальное.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.14 - Накладка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.15 - Накладка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.16 - Накладка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.17 - Ребро.m3d

Резервуар для душевых/3D модель/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.18-Бобышка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.50.00 - Ложемент/

Резервуар для душевых/3D модель/ТОФ2.200.50.00 - Ложемент/Ложе.m3d

Резервуар для душевых/3D модель/ТОФ2.200.50.00 - Ложемент/Пластина.m3d

Резервуар для душевых/3D модель/ТОФ2.200.50.00 - Ложемент/ТОФ2.200.50.00-Ложемент.a3d

Резервуар для душевых/3D модель/ТОФ2.200.60.00 - Водонагреватель/

Резервуар для душевых/3D модель/ТОФ2.200.60.00 - Водонагреватель/ТОФ2.200.60.00 - Водонагреватель.a3d

Резервуар для душевых/3D модель/ТОФ2.200.60.00 - Водонагреватель/ТОФ2.200.60.01 - Труба 100х4,5.m3d

Резервуар для душевых/3D модель/ТОФ2.200.60.00 - Водонагреватель/ТОФ2.200.60.02 - Перемычка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.60.00 - Водонагреватель/ТОФ2.200.60.03 - Заглушка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.70.00 - Лестница вертикальная/

Резервуар для душевых/3D модель/ТОФ2.200.70.00 - Лестница вертикальная/ТОФ2.200.70.00-Лестница вертикальная.a3d

Резервуар для душевых/3D модель/ТОФ2.200.80.00_Штуцер (слив)/

Резервуар для душевых/3D модель/ТОФ2.200.80.00_Штуцер (слив)/ТОФ2.200.80.00-Штуцер (слив).a3d

Резервуар для душевых/3D модель/ТОФ2.200.80.00_Штуцер (слив)/ТОФ2.200.80.01-Патрубок.m3d

Резервуар для душевых/3D модель/ТОФ2.200.80.00_Штуцер (слив)/ТОФ2.200.80.02-Заглушка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.80.00_Штуцер (слив)/ТОФ2.200.80.03-Прокладка.m3d

Резервуар для душевых/3D модель/ТОФ2.200.80.00_Штуцер (слив)/Фланец 1-100Б-10 Ст3сп ГОСТ 12820-80.m3d

Резервуар для душевых/3D модель/ТОФ2.200.90.00-Штуцер (пар)/

Резервуар для душевых/3D модель/ТОФ2.200.90.00-Штуцер (пар)/ТОФ2.200.90.00 - Штуцер (пар).a3d

Резервуар для душевых/Thumbs.db

Резервуар для душевых/Расчет резервуара.docx

Резервуар для душевых/Чертеж/

Резервуар для душевых/Чертеж/Thumbs.db

Резервуар для душевых/Чертеж/Резервуар V=20 м 3 (для душевых) Сборочный чертеж _ ТОФ2.200.00 СБ.cdw

Резервуар для душевых/Чертеж/Резервуар Габаритный чертеж _ ТОФ2.200.00 ГЧ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.10.00 - Рама резервуара/

Резервуар для душевых/Чертеж/ТОФ2.200.10.00 - Рама резервуара/Thumbs.db

Резервуар для душевых/Чертеж/ТОФ2.200.10.00 - Рама резервуара/Перемычка _ ТОФ2.200.10.01.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.10.00 - Рама резервуара/Рама резервуара Сборочный чертеж _ ТОФ2.200.10.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.100.00 - Штуцер (вода)/

Резервуар для душевых/Чертеж/ТОФ2.200.100.00 - Штуцер (вода)/Штуцер (вода) Сборочный чертеж _ ТОФ2.200.100.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.110.00 - Утепление резервуара/

Резервуар для душевых/Чертеж/ТОФ2.200.110.00 - Утепление резервуара/ТОФ2.200.110.01 - Лист.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.110.00 - Утепление резервуара/Утепление резервуара _ ТОФ2.200.110.00.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.120.00 - Ограждение/

Резервуар для душевых/Чертеж/ТОФ2.200.120.00 - Ограждение/Ограждение _ ТОФ2.200.120.00.spw

Резервуар для душевых/Чертеж/ТОФ2.200.120.00 - Ограждение/Ограждение Сборочный чертеж _ ТОФ2.200.120.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.120.00 - Ограждение/Стойка _ ТОФ2.200.120.01.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.20.00 - Лестница/

Резервуар для душевых/Чертеж/ТОФ2.200.20.00 - Лестница/Thumbs.db

Резервуар для душевых/Чертеж/ТОФ2.200.20.00 - Лестница/Лестница Сборочный чертеж _ ТОФ2.200.20.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.20.00 - Лестница/Накладка _ ТОФ2.200.21.02.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.20.00 - Лестница/Ограждение _ ТОФ2.200.21.00.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.20.00 - Лестница/Подошва _ ТОФ2.200.20.04.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.20.00 - Лестница/Поручень Сборочный чертеж _ ТОФ2.200.23.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.20.00 - Лестница/Стойка _ ТОФ2.200.21.01.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.20.00 - Лестница/Ступень Сборочный чертеж _ ТОФ2.200.22.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.20.00 - Лестница/Укосина _ ТОФ2.200.20.01.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.30.00 - Люк обслуживания/

Резервуар для душевых/Чертеж/ТОФ2.200.30.00 - Люк обслуживания/Thumbs.db

Резервуар для душевых/Чертеж/ТОФ2.200.30.00 - Люк обслуживания/Короб _ ТОФ2.200.32.00.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.30.00 - Люк обслуживания/Крышка Сборочный чертеж _ ТОФ2.200.31.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.30.00 - Люк обслуживания/Люк обслуживания Сборочный чертеж _ ТОФ2.200.30.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.30.00 - Люк обслуживания/Петля приварная/

Резервуар для душевых/Чертеж/ТОФ2.200.30.00 - Люк обслуживания/Петля приварная/Thumbs.db

Резервуар для душевых/Чертеж/ТОФ2.200.30.00 - Люк обслуживания/Петля приварная/Втулка _ ТОФ2.59.50.02.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.30.00 - Люк обслуживания/Петля приварная/Петля приварная Сборочный чертеж _ ТОФ4.259.50.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.30.00 - Люк обслуживания/Петля приварная/Стержень _ ТОФ2.259.50.01.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.30.00 - Люк обслуживания/Ручка _ ТОФ2.200.31.01.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.40.00 - Резервуар/

Резервуар для душевых/Чертеж/ТОФ2.200.40.00 - Резервуар/Резервуар _ ТОФ2.200.40.00.spw

Резервуар для душевых/Чертеж/ТОФ2.200.40.00 - Резервуар/Резервуар Сборочный чертеж _ ТОФ2.200.40.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.01 - Основание.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.02 - Стенка торцовая.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.03 - Стенка боковая.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.04 - Накладка.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.05 - Накладка.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.06 - Накладка.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.07 - Бобышка.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.10 - Перемычка.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.40.00 - Резервуар/ТОФ2.200.40.13 - Ребро горизонтальное.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.50.00 - Ложемент/

Резервуар для душевых/Чертеж/ТОФ2.200.50.00 - Ложемент/Thumbs.db

Резервуар для душевых/Чертеж/ТОФ2.200.50.00 - Ложемент/Ложе _ ТОФ2.200.50.01.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.50.00 - Ложемент/Ложемент Сборочный чертеж _ ТОФ2.200.50.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.50.00 - Ложемент/Ребро _ ТОФ2.200.50.02.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.60.00 - Водонагреватель/

Резервуар для душевых/Чертеж/ТОФ2.200.60.00 - Водонагреватель/Thumbs.db

Резервуар для душевых/Чертеж/ТОФ2.200.60.00 - Водонагреватель/Водонагреватель _ ТОФ2.200.60.00.spw

Резервуар для душевых/Чертеж/ТОФ2.200.60.00 - Водонагреватель/Водонагреватель Сборочный чертеж _ ТОФ2.200.60.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.60.00 - Водонагреватель/Перемычка _ ТОФ2.200.60.06.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.60.00 - Водонагреватель/Пластина _ ТОФ2.200.60.07.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.70.00 - Лестница вертикальная/

Резервуар для душевых/Чертеж/ТОФ2.200.70.00 - Лестница вертикальная/Thumbs.db

Резервуар для душевых/Чертеж/ТОФ2.200.70.00 - Лестница вертикальная/Лестница вертикальная _ ТОФ2.200.70.00.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.80.00 - Штуцер (слив)/

Резервуар для душевых/Чертеж/ТОФ2.200.80.00 - Штуцер (слив)/Патрубок Сборочный чертеж _ ТОФ2.200.81.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.80.00 - Штуцер (слив)/Штуцер сливной Сборочный чертеж _ ТОФ2.200.80.00 СБ.cdw

Резервуар для душевых/Чертеж/ТОФ2.200.90.00 - Штуцер (пар)/

Резервуар для душевых/Чертеж/ТОФ2.200.90.00 - Штуцер (пар)/Штуцер (пар) Сборочный чертеж _ ТОФ2.200.90.00 СБ.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 50

Софт: SolidWorks SP5

Состав: 3D сборка, чертежи на все дета

572

Ёмкость для хранения питьевой воды 500л

Рейтинг: 100

Софт: AutoCAD 13

Состав: общий вид, план на отм. 0.000,

413

Резервуар сточных вод 15м3

Рейтинг: 20

Софт: КОМПАС-3D 13SP2

Состав: Резервуар чистой воды

133

1812

Резервуар чистой воды объемом 1200 м3

Рейтинг: 40

Софт: AutoCAD 2018

Состав: План. Разрез 1-1,Армирование с

300

Резервуар для воды 50м3 9 баллов
