КОМПАС 3D 18

РГР Проектирование районной водопроводной и канализационной сети

Одеська державна академія будівництва та архітектури
Кафедра водопостачання та водовідведення
РГР з дисципліни Водопостачання та водовідведення
Одеса 2012

В данной работе спроектирован план районного водоснабжения и канализации, расположение пожарных гидрантов и т.д.
Представлен гидравлический расчет микрорайонной водопроводной сети, необходимый напор, потери.

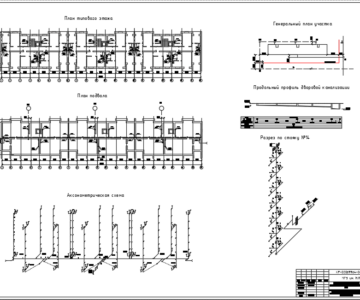

Графическая часть состоит из 2х листов А3 (план микрорайона, продольный профиль канализационного коллектора) и одного А4 (схема холодного водопровода)

Исходные данные:
Микрорайон из восьми 9-и этажных домов

Состав: План водопровода и канализации, продольный профиль канализационного коллектора, схема холодного водопровода, гидравлический расчет Язык документа

Софт: AutoCAD 2012

Сайт: www

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / РГР Проектирование районной водопроводной и канализационной сети

План водопровода.dwg
Бабчинський Проектування і розрахунок.doc
